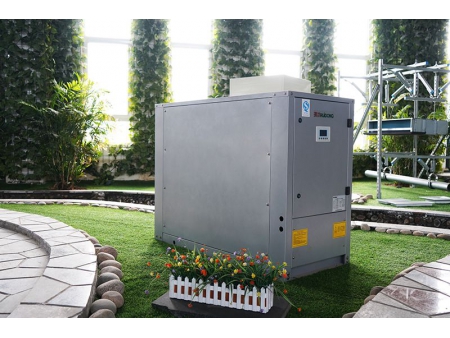

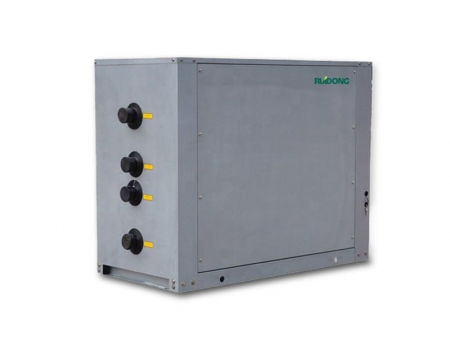

تشيلر تبريد مائي (مبرد مياه) مع ضاغط سكرول مدمج (صغير)- بقدرة من 7 إلى 40 كيلووات Mini Type Water Cooled Scroll Chiller, 7kW-40kW
طلب عرض سعر
الموقع الإلكتروني: http://ruidonghvac.asia/1-1-mini-type-water-cooled-scroll-chiller.html
صُممت مبردات المياه (شيلرات التبريد) لتوفر مرونة لا تضاهى، إذ يمكن تزويدها بما يتراوح بين ضاغط واحد إلى أربعة ضواغط لولبية (سكرول)، لتحقق أداء بدقة متناهية تواكب تطلعات مشاريعكم الواقعية. وعبر تآلفٍ هندسي فريد يجمع بين المكثفات والمبخرات (ذات الكفاءة الفائقة من طراز الغلاف والأنبوب أو الطراز الصفائحي) ونظام تحكم ذكي فائق الدقة. ولذا، تأتي هذه الوحدة لتكون القلب النابض لأنظمة التكييف المركزي في: الاستخدامات السكنية (المنازل العصرية والفيلات الفاخرة)، قطاع الضيافة والأعمال (المطاعم المتميزة، المتاجر، والفنادق)، المجمعات الإدارية (المكاتب والمباني التجارية التي تنشد الاستدامة والرفاهية).
تنزيل ملفات PDF
شاهد الفيديو
المواصفات الفنية
| طراز RLSW - (C) R | 7 | 10 | 12 | 15 | 18 | 12 | 15 | 18 | 20 | 28 | 30 | 35 | 40 | ||
| مصدر الطاقة | 220V/50HZ | 380V/50HZ | |||||||||||||
| عدد الضواغط | 1 | ||||||||||||||
| قدرة التبريد القياسية | kW | 8.3 | 10.3 | 12.2 | 15.2 | / | 12.2 | 15.2 | 18 | 19.5 | 27.7 | 29.7 | 34.3 | 40.4 | |
| قدرة الدخل الكهربائي للتبريد | kW | 2 | 2 | 2.8 | 2.8 | / | 2.5 | 2.9 | 3.3 | 3.5 | 5 | 5.4 | 6.6 | 7.2 | |
| قدرة التدفئة القياسية | kW | 9.4 | 12.4 | 14.2 | 17.8 | / | 12.4 | 17.8 | 20.1 | 21.4 | 29.7 | 31.7 | 38.3 | 45.1 | |
| قدرة الدخل لوحدة التدفئة | kW | 2.7 | 2.7 | 3.7 | 3.7 | / | 3.4 | 3.9 | 4.5 | 4.7 | 6.8 | 7.3 | 8.4 | 9.8 | |
| أقصى تيار تشغيل | A | 15.5 | 15.5 | 24.1 | 24.1 | / | 8 | 9.1 | 10.2 | 10.9 | 15.7 | 17 | 20 | 22.5 | |
| قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) | mm2 | 2×4 | 2×4 | 2×4 | 2×4 | / | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | |
| نوع الضاغط (الكمبروسر) | ضاغط حلزوني محكم الإغلاق | ||||||||||||||
| طريقة البدء (التشغيل) | تشغيل مباشر | ||||||||||||||
| المبرد | R410A | ||||||||||||||
| وزن شحنة التبريد | kg | 1.8 | 1.8 | 4.5 | 4.5 | / | 4.5 | 4.5 | 4.5 | 5 | 6 | 6 | 6.5 | 6.5 | |
| وحدة التحكم بالمبرد | صمام تمدد حراري | ||||||||||||||
| المبخر | النوع | نوع صفائحي | أنبوب مزدوج (أنبوب داخل أنبوب) | ||||||||||||
| انخفاض ضغط الماء | kPa | 70 | |||||||||||||
| قطر أنبوب المياه | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| التوصيلة | توصيلة ملولبة (سنون) | ||||||||||||||
| تدفق المياه الباردة | m3/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
| تدفق المياه من المصدر | m3/h | 0.9 | 1.1 | 1.3 | 1.6 | / | 1.3 | 1.6 | 1.9 | 2.0 | 2.9 | 3.1 | 3.5 | 4.2 | |
| نوع المكثف | النوع | نوع صفائحي | أنبوب مزدوج (أنبوب داخل أنبوب) | ||||||||||||
| انخفاض ضغط الماء | kPa | 70 | |||||||||||||
| قطر أنبوب المياه | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| تدفق المياه من المصدر | m3/h | 0.9 | 1.1 | 1.3 | 1.6 | / | 1.3 | 1.6 | 1.9 | 2.0 | 2.9 | 3.1 | 3.5 | 4.2 | |
| تدفق الماء الساخن | m3/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
| الأبعاد | الطول | 1000 | 1000 | 1400 | 1400 | / | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| العرض | 610 | 610 | 655 | 655 | / | 655 | 655 | 655 | 655 | 655 | 655 | 655 | 655 | ||
| الارتفاع | 730 | 730 | 1100 | 1100 | / | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | ||
| الوزن الصافي | kg | 100 | 100 | 210 | 210 | / | 210 | 235 | 235 | 235 | 235 | 270 | 270 | 285 | |
| الوزن عند التشغيل | kg | 120 | 120 | 248 | 248 | / | 248 | 280 | 280 | 280 | 280 | 325 | 325 | 340 | |
| مستوى الضجيج | dB(A) | 62 | 62 | 62 | 62 | / | 62 | 62 | 62 | 62 | 70 | 70 | 72 | 72 | |
| إجراءات الحماية الأساسية | 1. الحماية من ارتفاع وانخفاض الجهد 2. الحماية من التجمد 3. التحكم في درجة الحرارة 4. الحماية من عكس وفقدان الطور | ||||||||||||||
| 5. الحماية من ارتفاع وانخفاض الضغط 6. الحماية من ارتفاع درجة الحرارة عند الضغط العالي 7. حماية مدمجة من ارتفاع حرارة المحرك | |||||||||||||||
| 8. الحماية من زيادة التيار 9. صمام الأمان 10. صمام عدم الرجوع | |||||||||||||||
| ملاحظات | ظروف التبريد | درجة حرارة مياه الدخول/الخروج لجهة المستخدم: 12 درجة مئوية / 7 درجات مئوية درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 18 درجة مئوية / 29 درجة مئوية | |||||||||||||
| ظروف التدفئة | درجة حرارة مياه التغذية/الراجع لجهة المستخدم: 40 درجة مئوية / -- درجة مئوية درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 15 درجة مئوية / -- درجة مئوية | ||||||||||||||
| الطراز RLSW - (C) R | 7 | 10 | 12 | 15 | 18 | 12 | 15 | 18 | 20 | 28 | 30 | 35 | 40 | ||
| مصدر الطاقة | 220V/50HZ | 380V/50HZ | |||||||||||||
| عدد الضواغط | 1 | ||||||||||||||
| قدرة التبريد القياسية | kW | 8.3 | 10.3 | 12.2 | 15.2 | / | 12.2 | 15.2 | 18 | 19.5 | 27.7 | 29.7 | 34.3 | 40.4 | |
| قدرة الدخل الكهربائي للتبريد | kW | 2 | 2.5 | 2.8 | 3.5 | / | 2.5 | 2.9 | 3.3 | 3.5 | 5 | 5.4 | 6.6 | 7.2 | |
| قدرة التدفئة القياسية | kW | 9.4 | 12.4 | 14.2 | 17.8 | / | 12.4 | 17.8 | 20.1 | 21.4 | 29.7 | 31.7 | 38.3 | 45.1 | |
| قدرة الدخل لوحدة التدفئة | kW | 2.7 | 3.6 | 3.7 | 4.6 | / | 3.4 | 3.9 | 4.5 | 4.7 | 6.8 | 7.3 | 8.4 | 9.8 | |
| أقصى تيار تشغيل | A | 15.5 | 15.5 | 24.1 | 24.1 | / | 8 | 9.1 | 10.2 | 10.9 | 15.7 | 17 | 20 | 22.5 | |
| قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) | mm2 | 2×4 | 2×4 | 2×4 | 2×4 | / | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | |
| نوع الضاغط (الكمبروسر) | ضاغط حلزوني محكم الإغلاق | ||||||||||||||
| طريقة البدء (التشغيل) | تشغيل مباشر | ||||||||||||||
| المبرد | R410A | ||||||||||||||
| وزن شحنة التبريد | kg | 1.8 | 1.8 | 4.5 | 4.5 | / | 4.5 | 4.5 | 4.5 | 5 | 6 | 6 | 6.5 | 6.5 | |
| وحدة التحكم بالمبرد | |||||||||||||||
| المبخر | النوع | نوع صفائحي | أنبوب مزدوج (أنبوب داخل أنبوب) | ||||||||||||
| انخفاض ضغط الماء | kPa | 70 | |||||||||||||
| قطر أنبوب المياه | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| التوصيلة | توصيلة ملولبة (سنون) | ||||||||||||||
| تدفق المياه الباردة | m3/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
| تدفق المياه من المصدر | m3/h | 1.9 | 2.3 | 2.8 | 3.5 | / | 2.8 | 3.5 | 4.1 | 4.4 | 6.3 | 6.7 | 7.8 | 9.2 | |
| نوع المكثف | النوع | نوع صفائحي | أنبوب مزدوج (أنبوب داخل أنبوب) | ||||||||||||
| انخفاض ضغط الماء | kPa | 70 | |||||||||||||
| قطر أنبوب المياه | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| تدفق المياه من المصدر | m3/h | 1.9 | 2.3 | 2.8 | 3.5 | / | 2.8 | 3.5 | 4.1 | 4.4 | 6.3 | 6.7 | 7.8 | 9.2 | |
| تدفق الماء الساخن | m3/h | 1.4 | 1.8 | 2.1 | 2.6 | / | 2.1 | 2.6 | 3.1 | 3.4 | 4.8 | 5.1 | 5.9 | 6.9 | |
| الأبعاد | الطول | 1000 | 1000 | 1400 | 1400 | / | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| العرض | 610 | 610 | 655 | 655 | / | 655 | 655 | 655 | 655 | 655 | 655 | 655 | 655 | ||
| الارتفاع | 730 | 730 | 1100 | 1100 | / | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | ||
| الوزن الصافي | kg | 100 | 100 | 210 | 210 | / | 210 | 235 | 235 | 235 | 235 | 270 | 270 | 285 | |
| الوزن عند التشغيل | kg | 120 | 120 | 248 | 248 | / | 248 | 280 | 280 | 280 | 280 | 325 | 325 | 340 | |
| مستوى الضجيج | dB(A) | 62 | 62 | 62 | 62 | / | 62 | 62 | 62 | 62 | 70 | 70 | 72 | 72 | |
| إجراءات الحماية الأساسية | 1. الحماية من ارتفاع وانخفاض الجهد 2. الحماية من التجمد 3. التحكم في درجة الحرارة 4. الحماية من عكس وفقدان الطور | ||||||||||||||
| 5. الحماية من ارتفاع وانخفاض الضغط 6. الحماية من ارتفاع درجة الحرارة عند الضغط العالي 7. حماية مدمجة من ارتفاع حرارة المحرك | |||||||||||||||
| 8. الحماية من زيادة التيار 9. صمام الأمان 10. صمام عدم الرجوع | |||||||||||||||
| ملاحظات | ظروف التبريد | درجة حرارة مياه الدخول/الخروج لجهة المستخدم: 12 درجة مئوية / 7 درجات مئوية درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 25 درجة مئوية / 29 درجة مئوية | |||||||||||||
| ظروف التدفئة | درجة حرارة مياه التغذية/الراجع لجهة المستخدم: 40 درجة مئوية / -- درجة مئوية درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 10 درجة مئوية / -- درجة مئوية | ||||||||||||||
| طراز RLSW - (C) R | 7 | 10 | 12 | 15 | 18 | 12 | 15 | 18 | 20 | 28 | 30 | 35 | 40 | ||
| مصدر الطاقة | 220V/50HZ | 380V/50HZ | |||||||||||||
| عدد الضواغط | 1 | ||||||||||||||
| قدرة التبريد القياسية | kW | 7.9 | 9.8 | 11.5 | 14.5 | / | 11.5 | 14.5 | 17.2 | 18.6 | 26.5 | 28.7 | 33.5 | 38.5 | |
| قدرة الدخل الكهربائي للتبريد | kW | 2.1 | 2.1 | 3 | 3 | / | 2.7 | 3.1 | 3.6 | 3.9 | 5.5 | 5.9 | 7 | 7.9 | |
| أقصى تيار تشغيل | A | 15.5 | 15.5 | 24.1 | 24.1 | / | 8 | 9.1 | 10.2 | 10.9 | 15.7 | 17 | 20 | 22.5 | |
| قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) | mm2 | 2×4 | 2×4 | 2×4 | 2×4 | / | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | 3×4 2×2.5 | |
| نوع الضاغط (الكمبروسر) | ضاغط حلزوني محكم الإغلاق | ||||||||||||||
| طريقة البدء (التشغيل) | تشغيل مباشر | ||||||||||||||
| المبرد | R410A | ||||||||||||||
| وزن شحنة التبريد | kg | 1.8 | 1.8 | 4.5 | 4.5 | / | 4.5 | 4.5 | 4.5 | 5 | 6 | 6 | 6.5 | 6.5 | |
| وحدة التحكم بالمبرد | |||||||||||||||
| المبخر | النوع | أنبوب داخل أنبوب | الغلاف والأنبوب | ||||||||||||
| انخفاض ضغط الماء | kPa | 70 | |||||||||||||
| قطر أنبوب المياه | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| التوصيلة | توصيلة ملولبة (سنون) | ||||||||||||||
| تدفق المياه من المصدر | m3/h | 1.4 | 1.7 | 2 | 2.5 | / | 2 | 2.5 | 3 | 3.2 | 4.6 | 4.9 | 5.8 | 6.6 | |
| نوع المكثف | النوع | أنبوب مزدوج (أنبوب داخل أنبوب) | الغلاف والأنبوب | ||||||||||||
| انخفاض ضغط الماء | kPa | 70 | |||||||||||||
| قطر أنبوب المياه | DN | 25 | 25 | 50 | 50 | / | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| تدفق المياه | m3/h | 1.7 | 2.1 | 2.5 | 3.1 | / | 2.5 | 3.1 | 3.7 | 4.0 | 5.7 | 6.2 | 7.2 | 8.3 | |
| نوع الوحدة | أفقية | ||||||||||||||
| الأبعاد | الطول | 1000 | 1000 | 1400 | 1400 | / | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| العرض | 610 | 610 | 655 | 655 | / | 655 | 655 | 655 | 655 | 655 | 655 | 655 | 655 | ||
| الارتفاع | 730 | 730 | 1100 | 1100 | / | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | ||
| الوزن الصافي | kg | 100 | 100 | 210 | 210 | / | 210 | 235 | 235 | 235 | 235 | 270 | 270 | 285 | |
| الوزن عند التشغيل | kg | 120 | 120 | 248 | 248 | / | 248 | 280 | 280 | 280 | 280 | 325 | 325 | 340 | |
| مستوى الضجيج | dB(A) | 62 | 62 | 62 | 62 | / | 62 | 62 | 62 | 62 | 70 | 70 | 72 | 72 | |
| إجراءات الحماية الأساسية | 1. الحماية من ارتفاع وانخفاض الجهد 2. الحماية من التجمد 3. التحكم في درجة الحرارة 4. الحماية من عكس وفقدان الطور | ||||||||||||||
| 5. الحماية من ارتفاع وانخفاض الضغط 6. الحماية من ارتفاع درجة الحرارة عند الضغط العالي 7. حماية مدمجة من ارتفاع حرارة المحرك | |||||||||||||||
| 8. الحماية من زيادة التيار 9. صمام الأمان 10. صمام عدم الرجوع | |||||||||||||||
| ملاحظات | ظروف التبريد | درجة حرارة مياه الدخول/الخروج لجهة المستخدم: 12 درجة مئوية / 7 درجات مئوية درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 30 درجة مئوية / 35 درجة مئوية | |||||||||||||
الميزات
- خصائص ومكونات الضاغط يتمتع الضاغط الحلزوني بحماية فائقة من عودة السائل. وبعد تركيب جهاز تسخين الزيت، يمكنه منع أعطال الماكينة الناتجة عن عدم كفاية فصل الزيت والفلور بفعالية أثناء التشغيل
- نوع غلاف وأنبوب أو صفائحي يحقق كفاءة تبادل حراري عالية.
- نظام التحكم مع تزويده بحماية من ارتفاع درجة الحرارة وحماية لمصدر الطاقة، يعتمد جهاز التحكم بالحاسوب الدقيق على مكونات كهربائية ذات نطاق حراري واسع من علامات تجارية مشهورة. وهذا يتيح له العمل بشكل موثوق عند درجة حرارة محيطة تتراوح من سالب 15 درجة مئوية إلى 65 درجة مئوية. كما يتميز نظام التحكم بمستويات عالية من الأتمتة، بالإضافة إلى إمكانية التحكم عن بعد بفضل واجهات الاتصال القياسية RS-232 وRS-485.
- طريقة التحكم مميزات التحكم بالحاسوب الدقيق:
(1)يتم التحكم في وحدة تبريد المياه عن طريق درجة حرارة مياه التبريد الراجعة أو الخارجة.
(2)عندما يصل الحمل إلى القيمة المحددة لوحدة التبريد، يتم التشغيل أو الإيقاف التلقائي.
(3)شاشة عرض LCD
(4)عرض درجات حرارة مياه الدخول والراجع بوضوح على شاشة LCD، مع إمكانية ضبط ساعات تشغيل الضاغط.
(5)يمكن استقبال إشارات التحكم عن بعد لبدء التشغيل والإيقاف. - أجهزة الحماية والأمان صمام الأمان، مفتاح الضغط العالي والمنخفض، الحماية من التجمد، سخان الزيت، التحكم في درجة الحرارة، مقياس الضغط، واقي من زيادة الحمل، واقي من ارتفاع الجهد (مانع الصواعق)
- الملحقات الاختيارية وحدة هيدروليكية مدمجة أو وحدة هيدروليكية منفصلة
