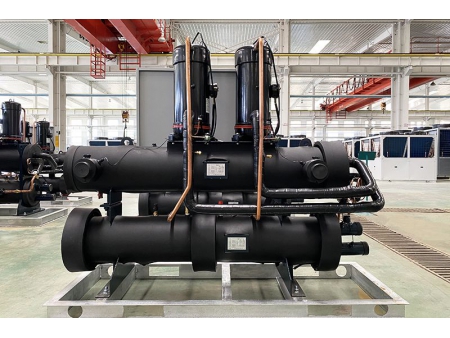

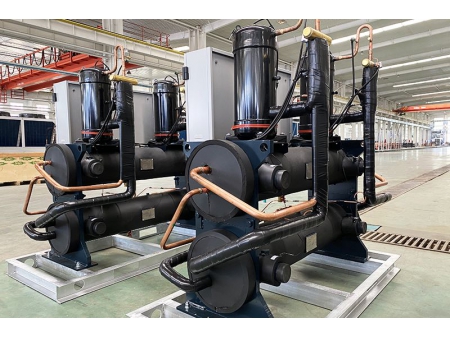

شيلر تبريد (مبرد مياه) مع ضاغط حلزوني (سكرول) ومضخة حرارية (بقدرة من 70 إلى 280 كيلو وات) Water Cooled Scroll Chiller and Heat Pump, 70kW-280kW

شيلر تبريد (مبرد مياه) مع ضاغط حلزوني (سكرول) ومضخة حرارية (بقدرة من 70 إلى 280 كيلو وات) Water Cooled Scroll Chiller and Heat Pump, 70kW-280kW
شيلر تبريد (مبرد مياه) مع ضاغط حلزوني (سكرول) ومضخة حرارية (بقدرة من 70 إلى 280 كيلو وات) Water Cooled Scroll Chiller and Heat Pump, 70kW-280kW
شيلر تبريد (مبرد مياه) مع ضاغط حلزوني (سكرول) ومضخة حرارية (بقدرة من 70 إلى 280 كيلو وات) Water Cooled Scroll Chiller and Heat Pump, 70kW-280kW
طلب عرض سعر
الموقع الإلكتروني:

تم تصميم هذا النوع من المبردات والمضخات الحرارية ذات الضواغط الحلزونية والمبردة بالماء هندسياً وبدقة فائقة، لتلبي احتياجات التبريد والتدفئة في المنشآت التجارية الضخمة، بما في ذلك مراكز التسوق، والمكاتب الإدارية، والورش الصناعية، بالإضافة إلى الفنادق والمستشفيات وغيرها.

تنزيل ملفات PDF
شاهد الفيديو
المواصفات الفنية

طراز RLSW - (C) R
70
80
100
120
160
200
240
280
مصدر الطاقة 380V/50HZ
عدد الضواغط 2 2 3 3 4 5 6 2
قدرة التبريد القياسية kW 68.6 80.8 112.9 121.2 161.6 202 242.4 279.3
قدرة الدخل الكهربائي للتبريد kW 13.2 14.4 19.8 21.6 28.8 36 43.2 48.6
قدرة التدفئة القياسية kW 76.6 90.2 114.9 135.3 180.4 225.5 270.6 306
قدرة الدخل لوحدة التدفئة kW 16.8 19.6 25.2 29.4 39.2 49 58.8 64.5
أقصى تيار تشغيل A 40 45 60 67.5 90 112.5 135 147
قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) mm2 3×6 2×4 3×10 2×6 3×16 2×10 3×16 2×10 3×25 2×16 3×35 2×16 3×50 2×25 3×70 2×35
نوع الضاغط (الكمبروسر) ضاغط حلزوني محكم الإغلاق
طريقة البدء (التشغيل) تشغيل مباشر
المبرد R410A
وزن شحنة التبريد kg 13 13 20 20 26 32 40 50
وحدة التحكم بالمبرد
المبخر النوع نوع الغلاف والأنبوب
انخفاض ضغط الماء kPa 70
قطر أنبوب المياه DN 50 65 65 65 80 80 80 80
التوصيلة توصيلة ملولبة (سنون)
تدفق المياه الباردة m3/h 11.8 13.9 19.4 20.8 27.8 34.7 41.7 48
تدفق المياه من المصدر m3/h 7.1 8.3 11.6 12.5 16.6 20.8 25 28.8
نوع المكثف النوع نوع الغلاف والأنبوب
انخفاض ضغط الماء kPa 70
قطر أنبوب المياه DN 50 65 65 65 80 80 80 80
تدفق المياه من المصدر m3/h 7.1 8.3 11.6 12.5 16.6 20.8 25 28.8
تدق المياه الساخنة m3/h 11.8 13.9 19.4 20.8 27.8 34.7 41.7 48
الأبعاد الطول 1800 1800 2400 2400 2400 2800 3200 3000
العرض 700 700 800 800 950 950 950 950
الارتفاع 1350 1350 1400 1400 1450 1450 1450 1750
الوزن الصافي kg 410 495 680 690 920 1080 1220 1420
الوزن عند التشغيل kg 490 610 820 830 1050 1190 1480 1550
مستوى الضجيج dB(A) 72 72 72 72 72 72 72 72

طراز RLSW - (C) R
70
80
100
120
160
200
240
280
مصدر الطاقة 380V/50HZ
عدد الضواغط 2 2 3 3 4 5 6 2
قدرة التبريد القياسية kW 68.6 80.8 112.9 121.2 161.6 202 242.4 279.3
قدرة الدخل الكهربائي للتبريد kW 13.2 14.4 19.8 21.6 28.8 36 43.2 48.6
قدرة التدفئة القياسية kW 76.6 90.2 114.9 135.3 180.4 225.5 270.6 306
قدرة الدخل لوحدة التدفئة kW 16.8 19.6 25.2 29.4 39.2 49 58.8 64.5
أقصى تيار تشغيل A 40 45 60 67.5 90 112.5 135 147
قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) mm2 3×6 2×4 3×10 2×6 3×16 2×10 3×16 2×10 3×25 2×16 3×35 2×16 3×50 2×25 3×70 2×35
نوع الضاغط (الكمبروسر) ضاغط حلزوني محكم الإغلاق
طريقة البدء (التشغيل) تشغيل مباشر
المبرد R410A
وزن شحنة التبريد kg 13 13 20 20 26 32 40 50
وحدة التحكم بالمبرد
المبخر النوع نوع الغلاف والأنبوب
انخفاض ضغط الماء kPa 70
قطر أنبوب المياه DN 50 65 65 65 80 80 80 80
التوصيلة توصيلة ملولبة (سنون)
تدفق المياه الباردة m3/h 11.8 13.9 19.4 20.8 27.8 34.7 41.7 48
تدفق المياه من المصدر m3/h 15.6 18.3 25.6 27.5 36.7 45.9 55 63.4
نوع المكثف النوع نوع الغلاف والأنبوب
انخفاض ضغط الماء kPa 70
قطر أنبوب المياه DN 50 65 65 65 80 80 80 80
تدفق المياه من المصدر m3/h 15.6 18.3 25.6 27.5 36.7 45.9 55 63.4
تدق المياه الساخنة m3/h 11.8 13.9 19.4 20.8 27.8 34.7 41.7 48
الأبعاد الطول 1800 1800 2400 2400 2400 2800 3200 3000
العرض 700 700 800 800 950 950 950 950
الارتفاع 1350 1350 1400 1400 1450 1450 1450 1750
الوزن الصافي kg 410 495 680 690 920 1080 1220 1420
الوزن عند التشغيل kg 490 610 820 830 1050 1190 1480 1550
مستوى الضجيج dB(A) 72 72 72 72 72 72 72 72
إجراءات الحماية الأساسية 1. الحماية من ارتفاع وانخفاض الجهد
2. الحماية من التجمد
3. التحكم في درجة الحرارة
4. الحماية من عكس وفقدان الطور
5. الحماية من ارتفاع وانخفاض الضغط
6. الحماية من ارتفاع درجة الحرارة عند الضغط العالي
7. حماية مدمجة من ارتفاع حرارة المحرك
8. الحماية من زيادة التيار
9. صمام الأمان
10. صمام عدم الرجوع
ملاحظات ظروف التبريد درجة حرارة مياه الدخول/الخروج لجهة المستخدم: 12 درجة مئوية / 7 درجات مئوية
درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 18 درجة مئوية / 29 درجة مئوية
ظروف التدفئة درجة حرارة مياه التغذية/الراجع لجهة المستخدم: 40 درجة مئوية / -- درجة مئوية
درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 15 درجة مئوية / -- درجة مئوية

طراز RLSW - (C) R
70
80
100
120
160
200
240
280
مصدر الطاقة 380V/50HZ
عدد الضواغط 2 2 3 3 4 5 6 2
قدرة التبريد القياسية kW 67 77 101.5 115.5 154 192.5 231 265
قدرة الدخل الكهربائي للتبريد kW 14 15.8 21 23.7 31.6 39.5 47.4 53.2
أقصى تيار تشغيل A 40 45 60 67.5 90 112.5 135 147
قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) mm2 3×6 2×4 3×10 2×6 3×16 2×10 3×16 2×10 3×25 2×16 3×35 2×16 3×50 2×25 3×70 2×35
نوع الضاغط (الكمبروسر) ضاغط لولبي محكم الإغلاق
طريقة البدء (التشغيل) تشغيل مباشر
المبرد R410a
وزن شحنة التبريد kg 13 13 20 20 26 32 40 50
وحدة التحكم بالمبرد
المبخر النوع نوع الأنبوب والغلاف
انخفاض ضغط الماء kPa 70
قطر أنبوب المياه DN 50 65 65 65 80 80 80 80
التوصيلة توصيلة ملولبة (سنون)
تدفق المياه من المصدر m3/h 11.5 13.2 17.5 19.9 26.5 33.1 39.7 45.6
نوع المكثف النوع الغلاف والأنبوب
انخفاض ضغط الماء kPa 70
قطر أنبوب المياه DN 50 65 65 65 80 80 80 80
تدفق المياه m3/h 14.4 16.6 21.8 24.8 33.1 41.4 49.7 57.0
نوع الوحدة     أفقي
الأبعاد الطول 1800 1800 2400 2400 2400 2800 3200 3000
العرض 700 700 800 800 950 950 950 950
الارتفاع 1350 1350 1400 1400 1450 1450 1450 1750
الوزن الصافي kg 410 495 680 690 920 1080 1220 1420
الوزن عند التشغيل kg 490 610 820 830 1050 1190 1480 1550
مستوى الضجيج dB(A) 72 72 72 72 72 72 72 72
إجراءات الحماية الأساسية 1. الحماية من ارتفاع وانخفاض الجهد
2. الحماية من التجمد
3. التحكم في درجة الحرارة
4. الحماية من عكس وفقدان الطور
5. الحماية من ارتفاع وانخفاض الضغط
6. الحماية من ارتفاع درجة الحرارة عند الضغط العالي
7. حماية مدمجة من ارتفاع حرارة المحرك
8. الحماية من زيادة التيار
9. صمام الأمان
10. صمام عدم الرجوع
ملاحظات ظروف التبريد درجة حرارة مياه الدخول/الخروج لجهة المستخدم: 12 درجة مئوية / 7 درجات مئوية
درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 18 درجة مئوية / 29 درجة مئوية
درجة حرارة مياه الدخول/الخروج لجهة المستخدم: 40 درجة مئوية / -- درجات مئوية
درجة حرارة مياه الدخول/الخروج للمياه الجوفية: 15 درجة مئوية / -- درجة مئوية
الميزات

تعتمد مبردات المياه والمضخات الحرارية المبردة بالماء على ضواغط حلزونية فائقة الأداء، حيث نتيح لعملائنا مرونة استثنائية باختيار من ضاغط واحد إلى أربعة ضواغط، بما يتناسب بدقة مع مساحة الغرض التشغيلي للمبنى. كما يتميز النظام بتجهيزات هندسية متطورة تشمل مكثفاً ومبخراً من طراز الغلاف والأنبوب، مدعومة بنظام تحكم ذكي ومتكامل.

  • الضاغطتتميز الضواغط الحلزونية بمقاومة استثنائية للصدمات الهيدروليكية الناتجة عن تدفق السوائل. وبفضل تزويدها بنظام تسخين الزيت، تضمن وحدات التبريد والمضخات الحرارية المبردة بالماء القضاء تماماً على احتمالات الأعطال الناتجة عن عدم اكتمال عملية فصل الزيت عن مادة التبريد (الفلورين).
  • المبخر(1) صُمم المبخر من طراز الغلاف والأنبوب ليكون مزوداً بأنابيب نحاسية ذات أخدود داخلي، مما يرفع من كفاءة التبادل الحراري إلى أقصى مستوياتها.
  • المكثف(1) يأتي المكثف بنظام "الغلاف والأنبوب" المتطور، ويتوفر بتصاميم تعتمد على دائرة واحدة أو دوائر متعددة حسب الحاجة.(2) تخضع عمليات تصنيع واختبار الغلاف الفولاذي لمعيار JB/T4750-2003 الخاص بأوعية الضغط لمعدات التبريد، لضمان أعلى مستويات الأمان والجودة.
  • نظام التحكمتتألف خزانة التوزيع والتحكم من معدات تشغيل الضاغط، ونظام حماية الطاقة، بالإضافة إلى وحدة تحكم دقيقة. وتتميز وحدة التحكم بقدرتها الفائقة على العمل بكفاءة واستقرار تام في نطاق درجات حرارة يتراوح ما بين سالب15 درجة مئوية إلى 65 درجة مئوية. كما أنها مجهزة بواجهات اتصال قياسية من طراز RS-232 و RS-485، مما يتيح لها استقبال إشارات التحكم عن بُعد لعمليات التشغيل والإيقاف بكل سلاسة.
  • طرق التحكم (1)يتم التحكم في المحرك الرئيسي لمبرد المياه (شيلر) بدقة عالية بناءً على درجة حرارة مياه التبريد العائدة أو الخارجة، لضمان استجابة حرارية فورية.
    (2)يتميز النظام بخاصية التشغيل والإيقاف التلقائي الذكي، فعند وصول الحمل إلى القيمة المحددة مسبقاً، يتوقف الجهاز آلياً عن العمل، كما يعاود التشغيل ذاتياً عند الحاجة لضمان كفاءة استهلاك الطاقة.
    (3)الجهاز مزود بشاشة عرض LCD متطورة، توفر واجهة تفاعل واضحة وسهلة الاستخدام للمشغلين.
    (4)تتيح الشاشة عرض وضبط درجات حرارة المياه الداخلة والخارجة بكل دقة، بالإضافة إلى مراقبة وإدارة حالة التشغيل وعدد ساعات عمل الضاغط بفعالية تامة.
    (5)النظام مجهز بخاصية التحكم عن بُعد، مما يمنحك مرونة كاملة في إدارة التشغيل والإيقاف من أي مكان.
