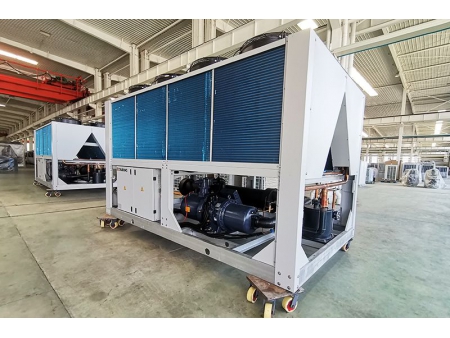

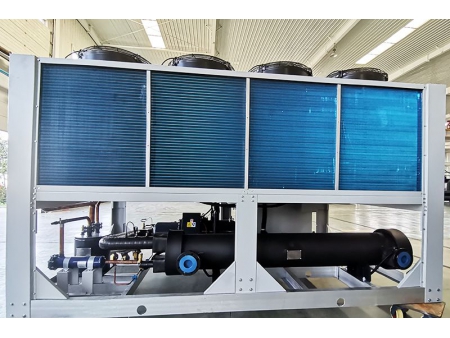

شيلر تبريد هواء (مبرد بالهواء) مع ضاغط لولبي (سكرو) ومضخة حرارية (بقدرة من 280 إلى 1120 كيلو وات) Air Cooled Screw Chiller and Heat Pump, 280kW-1120kW

شيلر تبريد هواء (مبرد بالهواء) مع ضاغط لولبي (سكرو) ومضخة حرارية (بقدرة من 280 إلى 1120 كيلو وات) Air Cooled Screw Chiller and Heat Pump, 280kW-1120kW
شيلر تبريد هواء (مبرد بالهواء) مع ضاغط لولبي (سكرو) ومضخة حرارية (بقدرة من 280 إلى 1120 كيلو وات) Air Cooled Screw Chiller and Heat Pump, 280kW-1120kW
شيلر تبريد هواء (مبرد بالهواء) مع ضاغط لولبي (سكرو) ومضخة حرارية (بقدرة من 280 إلى 1120 كيلو وات) Air Cooled Screw Chiller and Heat Pump, 280kW-1120kW
طلب عرض سعر
الموقع الإلكتروني:

تُستخدم وحدات التشيلر والمضخات الحرارية بضواغط (سكرو) المبردة بالهواء لتطبيقات التبريد والتدفئة في كبرى المنشآت التجارية، كالمراكز التجارية الضخمة، الأبراج الإدارية، الورش الصناعية، الفنادق، والمستشفيات. وتبرز هذه الوحدات كخيار مثالي واستراتيجي، لا سيما في المناطق التي تعاني من ندرة الموارد المائية، حيث تقدم أداءً جباراً يعتمد كلياً على كفاءة التبريد بالهواء.

تنزيل ملفات PDF
شاهد الفيديو
المواصفات الفنية

الطراز RLSFG-C
280
320
360
460
500
560
560
640
720
920
1000
1120
RLSFG-CR
قدرة التبريد القياسية kW 270 308 365 458 502 545 540 616 730 916 1004 1090
القدرة الكهربائية المستهلكة للتبريد kW 87 99 121 144 158 171 174 199 242 288 316 342
تيار التشغيل A 172 194 236 279 308 338 344 366 427 535 593 631
قدرة التدفئة القياسية kW 271 318 374 470 522 563 542 636 748 940 1044 1126
القدرة الكهربائية المستهلكة للتدفئة kW 85 97 118 140 153 166 169 193 235 280 307 332
تيار التشغيل A 157 176 214 252 278 305 314 353 427 504 555 610
أقصى تيار تشغيل A 197 222 270 320 355 376 393 445 539 640 709 751
قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) mm² 3×95 2×50 3×120 2×50 3×150 2×70 3×185 2×95 3×185 2×95 3×240 2×120 2×(3×95 2×50) 2×(3×120 2×50) 2×(3×150 2×70) 2(3×185 2×95) 2×(3×185 2×95) 2×(3×240 2×120)
نوع الضاغط (الكمبروسر) ضاغط لولبي (سكرو Screw) نصف مغلق
عدد الضواغط 1 2
مستويات تنظيم الطاقة (التدرج الذكي في استهلاك الطاقة ) 25%-50%-75%-100%
جهد الطاقة 3N-380V-50HZ
طريقة التشغيل بدء تشغيل (Y-Δ) نجمي-دلتا أو عبر الملفات المقسمة
غاز المبرد R407C/R22
شحنة المبرد 85 85 100 125 140 150 170 170 200 250 280 300
وحدة التحكم بالمبرد صمام تمدد إلكتروني (EXV)
نوع المكثف النوع أنابيب نحاسية مسننة داخلياً وزعانف ألومنيوم مطلية بمادة الهيدروفيل المقاومة للأكسدة (المحبة للماء)
نوع المروحة مروحة محورية
الكمية 6 6 8 10 10 10 12 16 16 20 20 20
القدرة الكهربائية المستهلكة kW 2.2×6 2.2×6 2.2×8 2.2×10 2.2×10 2.2×10 2.2×12 2.2×16 2.2×16 2.2×20 2.2×20 2.2×20
المبخر النوع نوع الغلاف والأنبوب
معدل انخفاظ ضغط المياه kPa 70
قطر أنبوب المياه DN 100 100 100 125 125 125 150 150 150 150 150 150
تدفق المياه m³/h 46 53 63 79 86 94 93 106 126 158 173 187
وحدة استرداد الحرارة النوع نوع الغلاف والأنبوب
الكمية 30%
انخفاظ ضغط المياه kPa 70
قطر أنبوب المياه DN 65 65 80 80 80 80 80 80 100 100 100 125
تدفق المياه m³/h 18 21 25 31 34 37 37 42 50 62 68 74
وحدة استرداد الحرارة النوع نوع الغلاف والأنبوب
الكمية 100%
انخفاظ ضغط المياه kPa 70
قطر أنبوب المياه DN 80 100 100 100 100 125 125 125 125 150 150 150
تدفق المياه m³/h 37 42 50 62 68 74 74 84 100 124 136 148
نظام الحماية والوقاية 1. الحماية من ارتفاع وانخفاض الجهد الكهربائي
2. الحماية من التجمد
3. التحكم في درجة الحرارة
4. الحماية من فقدان الطور (فقدان الفاز)
5. الحماية من الضغط العالي والمنخفض
6. الحماية من ارتفاع درجة حرارة غاز العادم
7. حماية داخلية مدمجة من ارتفاع حرارة المحرك
8. الحماية من زيادة التيار (زيادة الأمبير)
9. صمام الأمان
10. صمام عدم الرجوع
مستوى الضجيج dB (A) 79 79 79 81 81 82 79 81 83 83 84 84
الأبعاد الطول 3190 3190 4100 5010 5010 5310 6186 8006 8006 9826 9826 10620
العرض 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250
الارتفاع 2480 2480 2480 2480 2480 2480 2480 2480 2480 2480 2480 2480
الوزن الصافي kg 2500 3000 3500 4700 5400 5800 5400 6000 6600 9000 10000 11500
الوزن عند التشغيل kg 3100 3500 4000 5100 5800 6200 6000 6600 7200 9600 16000 12100
ملاحظات 1. ظروف عمل التبريد القياسية: درجة الحرارة المحيطة 35 درجة مئوية بمقياس الجاف/24 درجة مئوية بمقياس الرطب، درجة حرارة مدخل الماء البارد 12 درجة مئوية، ودرجة حرارة المخرج 7 درجات مئوية.
2. ظروف عمل التدفئة القياسية (I): درجة الحرارة المحيطة 7 درجات مئوية بمقياس الجاف/6 درجات مئوية بمقياس الرطب، درجة حرارة مدخل الماء الساخن 40 درجة مئوية، ودرجة حرارة المخرج 45 درجة مئوية.

الطراز RLSFG-A
260
280
320
360
460
500
560
520
560
640
720
920
1000
1120
RLSFG-AR
قدرة التبريد القياسية kW 252 280 321 356 458 496 562 504 560 642 712 916 992 1124
القدرة الكهربائية المستهلكة للتبريد kW 82 90 108 122 148 163 182 163 181 215 245 295 325 364
تيار التشغيل A 162 179 214 234 290 323 360 324 358 428 467 579 646 720
قدرة التدفئة القياسية kW 246 280 328 368 465 503 583 492 560 656 736 930 1006 1166
القدرة الكهربائية المستهلكة للتدفئة kW 80 89 92 120 145 160 179 160 177 185 240 290 320 357
تيار التشغيل A 147 162 194 211 263 293 354 293 323 387 422 526 586 708
أقصى تيار تشغيل A 199 222 265 290 361 398 452 399 445 530 579 723 796 904
قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر) mm² 3×95 2×50 3×120 2×50 3×150 2×70 3×150 2×70 3×185 2×95 3×240 2×120 3×240 2×120 2×(3×95 2×50) 2×(3×120 2×50) 2×(3×150 2×70） 2×(3×150 2×70) 2×(3×185 2×95) 2×(3×240 2×120) 2×(3×240 2×120)
نوع الضاغط (الكمبروسر) ضاغط لولبي (سكرو Screw) نصف مغلق
عدد الضواغط 1 2
مستويات تنظيم الطاقة (التدرج الذكي في استهلاك الطاقة) 25%-50%-75%-100%
جهد الطاقة 3N-380V-50HZ
طريقة التشغيل بدء تشغيل (Y-Δ) نجمي-دلتا أو عبر الملفات المقسمة
غاز المبرد R134a
شحنة المبرد 70 80 95 110 135 150 170 140 160 190 220 270 300 340
وحدة التحكم بالمبرد صمام التمدد الإلكتروني (EXV)
المكثف النوع أنابيب نحاسية مسننة داخلياً وزعانف ألومنيوم مطلية بمادة الهيدروفيل المقاومة للأكسدة (المحبة للماء)
نوع المروحة مروحة محورية
الكمية 6 6 8 10 10 10 10 12 12 16 16 20 24 24
القدرة الداخلة المستهلكة kW 2.2×6 2.2×6 2.2×8 2.2×10 2.2×10 2.2×12 2.2×12 2.2×12 2.2×12 2.2×16 2.2×16 2.2×20 2.2×24 2.2×24
المبخر النوع نوع الغلاف والأنبوب
انخفاض ضغط المياه kPa 70
قطر أنبوب المياهDN 100 100 100 125 125 125 150 125 150 150 150 150 150 200
تدفق المياه m3/h 43 48 55 61 79 85 97 87 96 110 122 158 171 193
وحدة استرداد الحرارة النوع نوع الغلاف والأنبوب
الكمية 30%
انخفاض ضغط المياه kPa 70
قطر أنبوب المياهDN 65 65 80 80 80 80 100 80 80 100 100 100 125 125
تدفق المياه m3/h 17 19 22 25 31 34 38 34 38 44 49 63 68 77
وحدة استرداد الحرارة النوع نوع الغلاف والأنبوب
الكمية 100%
انخفاض ضغط المياه kPa 70
قطر أنبوب المياهDN 80 100 100 100 125 125 125 100 100 100 100 125 125 125
تدفق المياه m³/h 34 38 44 49 63 68 77 69 76 88 99 125 136 154
نظام الحماية والوقاية 1. الحماية من ارتفاع وانخفاض الجهد الكهربائي
2. الحماية من التجمد
3. التحكم في درجة الحرارة
4. الحماية من فقدان الطور (فقدان الفاز)
5. الحماية من الضغط العالي والمنخفض
6. الحماية من ارتفاع درجة حرارة غاز العادم
7. حماية داخلية مدمجة من ارتفاع حرارة المحرك
8. الحماية من زيادة التيار (زيادة الأمبير)
9. صمام الأمان
10. صمام عدم الرجوع
مستوى الضجيج dB(A) 79 79 79 79 81 83 83 79 79 81 83 83 84 84
الابعاد الطول 4100 4100 4100 5010 5010 6186 6186 6186 6186 8006 8006 9830 9830 12372
العرض 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250 2250
الارتفاع 2440 2440 2440 2440 2480 2480 2480 2480 2480 2480 2480 2580 2580 2580
الوزن الصافي kg 3600 3800 4200 4700 6000 6200 6400 5400 6000 7600 9980 10200 11080 12500
الوزن عند التشغيل kg 4000 4300 4800 5300 6600 7000 7400 6000 6600 8200 10600 11000 11900 13600
ملاحظات 1. ظروف عمل التبريد القياسية: درجة الحرارة المحيطة 35 درجة مئوية بمقياس الجاف/24 درجة مئوية بمقياس الرطب، درجة حرارة مدخل الماء البارد 12 درجة مئوية، ودرجة حرارة المخرج 7 درجات مئوية.
ظروف عمل التدفئة القياسية (I): درجة الحرارة المحيطة 7 درجات مئوية بمقياس الجاف/6 درجات مئوية بمقياس الرطب، درجة حرارة مدخل الماء الساخن 40 درجة مئوية، ودرجة حرارة المخرج 45 درجة مئوية.
الميزات

تصميم وحدات ذكية، حيث تعتمد وحدات التشيلر والمضخات الحرارية لدينا على مفهوم التصميم القياسي المرن، حيث تتماثل كافة الوحدات في أبعادها باستثناء الطول، مما يتيح دمج تشكيلات متنوعة من الوحدات لتلبية أدق متطلبات التبريد والتدفئة. كما ترتبط المنظومة بشبكة اتصالات متطورة يُديرها نظام تحكم دقيق لضمان أقصى درجات الكفاءة التشغيلية.

  • سهولة التركيب والتشغيلنؤمن بأن وقتكم ثمين، لذا تُتمم كافة عمليات التجميع والاختبارات الدقيقة والمعايرة داخل مصنعنا قبل التوريد. عند وصول المعدات إلى الموقع، لا يتطلب الأمر سوى التوصيل بمصدر الطاقة لتبدأ الماكينة عملها فوراً وبكل سلاسة.
  • استغلال أمثل للمساحاتتتميز مجموعتنا بتصميم مقاوم للعوامل الجوية بنسبة 100 بالمائة، مما يمنحكم حرية التركيب فوق أسطح المباني، أو بداخلها، أو في محيطها، دون الحاجة لإنشاء غرف مخصصة.
  • وداعاً لأبراج التبريدتعتمد المنظومة على تقنية التبريد بالهواء، مما يسهل عمليات الإدارة والصيانة بشكل جذري. ويعد هذا الحل الأمثل والمثالي للمناطق التي تعاني من ندرة المياه أو صعوبة توفيرها.
  • اقتصادية بلا حدود (توفير التكاليف)صُممت هذه الوحدات لتكون الخيار الأكثر توفيراً؛ فهي تخلصكم من تكاليف شراء وتركيب وصيانة أبراج التبريد، وشبكات أنابيب مياه التبريد، ومضخات التدوير، مما ينعكس مباشرةً على خفض النفقات الرأسمالية والتشغيلية مقارنةً بالأنظمة التقليدية.
  • سهولة وتحكم مطلقتتم إدارة الماكينة عبر واجهة مستخدم ذكية وبسيطة في لوحة التحكم، حيث تمنحكم رؤية كاملة لبيانات التشغيل، الحالة الراهنة، والتحذيرات اللحظية. كما يدعم نظام التحكم التشغيل الآلي المبرمج وجدولة الأوقات لراحة بال تامة.
  • كفاءة طاقة قصوى وهدوء استثنائيتنبض الوحدات بضواغط لولبية مزدوجة نصف مغلقة عالية الأداء، مع مكثفات ومكونات تبريد من أرقى الماركات العالمية الموثوقة. وبفضل التصميم الهندسي المحكم ونظام التحكم التلقائي في درجة الحرارة، تقوم الماكينة بتعديل الأحمال ذاتياً لتقليل استهلاك الطاقة إلى أدنى مستوياته مع الحفاظ على هدوء فائق أثناء التشغيل.
  • مظهر عصري ومقاومة فائقة للتآكلالهيكل الخارجي مصنوع من الفولاذ المجلفن عالي المتانة، والمطلي بطبقة من البلاستيك الحراري، مما يمنح الوحدة مظهراً جذاباً وقدرة استثنائية على التكيف مع أقسى الظروف الخارجية ومقاومة الصدأ والأكسدة لسنوات طويلة.
المكونات الرئيسية
  • الضاغط اللولبي 1.أداء استثنائي: ضاغط لولبي فائق الكفاءة، يتفوق في توفير الطاقة بنسبة تصل إلى 20 بالمائة مقارنة بالضواغط التقليدية.
    2.تحكم مرن في الأحمال: نظام تحكم متطور يدعم التشغيل (رباعي المراحل: 25 بالمائة، 50 بالمائة، 75 بالمائة، 100 بالمائة)، أو (ثلاثي المراحل: 33 بالمائة، 66 بالمائة، 100 بالمائة)، بالإضافة إلى خاصية التحكم المستمر لتحقيق أدق توازن مع حاجة المبنى.
    3.نظام تزييت ذكي: نظام ضغط زيت داخلي يضمن أفضل تشحيم للأجزاء المتحركة دون الحاجة لمضخة زيت خارجية. مزود بفاصل زيت مدمج بفلتر مزدوج الطبقات، مع إمكانية إضافة فاصل زيت خارجي في الحالات التشغيلية الخاصة.
    4.صديق للبيئة: متوافق مع وسائط التبريد الصديقة للبيئة مثل R134a و R407c.
    5.كفاءة حجمية متغيرة: خيارات متعددة لنسب الحجم (VI=2.2, 2.6, 3.0, 3.5) لتفادي هدر الطاقة الناتج عن الضغط الزائد أو الناقص. يتم التحكم في الحجم عبر صمام مغناطيسي وصمام منزلق لتحقيق كفاءة قصوى عند الأحمال الجزئية، مع تميزه بقلة الأجزاء المتحركة (نحو ربع الأجزاء الموجودة في الضواغط الترددية)، مما يقلل الأعطال بشكل جذري.
  • المكثف ذو الزعانف مكثف مبرد بالهواء يعتمد على تقنية الأنابيب النحاسية ذات التسنين الداخلي مع زعانف ألومنيوم هيدروفيلية محبة للماء. يتم الربط بين الأنابيب والزعانف ميكانيكياً لضمان أقصى تلامس حراري وتحقيق أفضل معدلات التبادل الحراري.
  • المبخر الأنبوبي أوعية ضغط مُصنعة من ألواح فولاذية عالية الجودة وفق معايير JB/T4750-2003. السطح الخارجي مغطى بمواد عازلة للحرارة، مقاومة للماء، ومضادة للحريق. تتميز الحواجز الداخلية بصناعتها من بلاستيكPVC الهندسي المقاوم للتآكل، مما يوجه تدفق المياه بدقة فائقة لرفع كفاءة التبادل الحراري للمبخر.
  • صمام التوسع الإلكتروني نظام تحكم إلكتروني فائق الدقة يصل إلى 2600 خطوة. يعمل بالتنسيق مع نظام التحكم الدقيق وضغط التشبع، مما يضمن تدفقاً دقيقاً لوسيط التبريد، ويجعل الوحدة تعمل دائماً في ذروة أدائها وبأقصى كفاءة ممكنة.
  • لوحة التحكم والتوزيعخزانة تحكم متكاملة تضم معدات بدء تشغيل الضاغط، وحامي القدرة الكهربائية، ونظام تحكم ذكي يعمل بكفاءة في ظروف حرارية قاسية (من -15°C وحتى 65 درجة مئوية). النظام مزود بمنافذ اتصال قياسية RS-232 وRS-485 لدعم التحكم عن بُعد (تشغيل/إيقاف).
  • منظومة الأمان والوقاية الوحدة محصنة بمجموعة شاملة من وسائل الحماية، تشمل: مفاتيح ضغط العالي والمنخفض، نظام الحماية من التجمد، سخان زيت التزييت، صمام عدم رجوع عند مخرج الضغط العالي، مرشح تجفيف بقلب قابل للاستبدال، مقياس ضغط، مفتاح إيقاف الطوارئ، حماية من زيادة الحمل واختلال التيار ونظام حقن وسيط التبريد.
