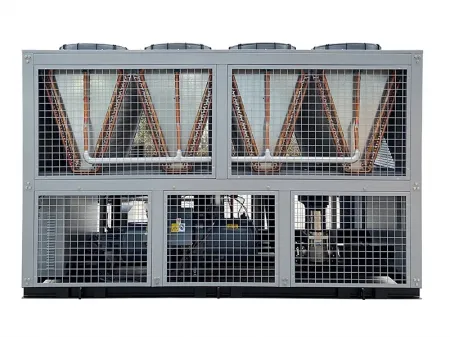

مبرد بالهواء مع ضاغط لولبي (مبرد سكرو شيلر للتبريد بالهواء) Air-Cooled Screw Chiller

طلب عرض سعر

الموقع الإلكتروني: http://industrialchiller-ae.com/1-4-air-cooled-screw-chiller.html

مبرد صناعي مزوّد بضاغط لولبي شبه محكم – أداء فائق وكفاءة لا تُضاهى

قدرة التبريد: من 30 طن إلى 600 طن
وسيط التبريد: R22 / R407C
مصدر الطاقة: 380V~415V، 50Hz/60Hz (3 فاز)
الضاغط: ضاغط لولبي شبه محكم (خيارات الماركة: Bitzer، Hanbell، Refcomp، إلخ)

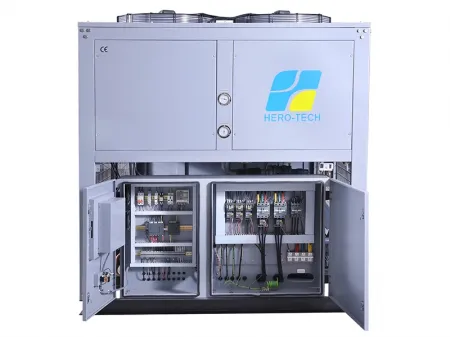

نظام التحكم: نظام PLC شاشة تعمل باللمس
نطاق حرارة الماء المبرد: 5°C إلى 35°C
دقة التحكم في الحرارة: ±1°C إلى 2°C
درجة حرارة البيئة المحيطة: -35°C إلى 40°C
الحد الأدنى للأبعاد (طول × عرض × ارتفاع): 2530 × 1700 × 1960 مم

الميزات

لا حاجة لدائرة تبريد مائية: لا يتطلب برج تبريد أو مضخات أو معدات معالجة مياه، مما يقلل من مساحة التركيب والتكاليف، ويجعله مناسباً للمناطق ذات المياه المحدودة أو منخفضة الجودة. كما أن الهيكل المعياري يمكّنه من التسليم كوحدة متكاملة، حيث يقتصر التركيب في الموقع على توصيل الكهرباء والمياه المبردة فقط، مما يقلل وقت التشغيل الأولي بأكثر من 50 بالمائة.
تشغيل موثوق في درجات حرارة مختلفة: صُمم المبرد اللولبي المبرد بالهواء للعمل بكفاءة في درجات حرارة محيطية تتراوح بين سالب 10 و35درجة مئوية. وللتطبيقات الخاصة، يمكن تهيئته للعمل في بيئات منخفضة الحرارة حتى سالب 35 درجة مئوية أو في ظروف عالية الحرارة حتى 55 درجة مئوية.
ضاغط صناعي مزدوج اللولب من الجيل الثالث: مزود بمقطع دوار بنسبة 5:6. يمكن ضبط السعة من 0 بالمائة إلى 100 بالمائة، سواء على مراحل أو بشكل مستمر، مما يقلل استهلاك الطاقة. كما يتيح التحكم الذكي المتعدد للوحدات تدوير التشغيل بين الوحدات وفقاً للطلب على الحمل، مما يطيل عمر الخدمة.
صيانة منخفضة: عدم وجود نظام تبريد مائي يلغي مشاكل الترسبات أو الطحالب، مما يقلل تكاليف الصيانة السنوية بحوالي 40 بالمائة. كما تم تصميم الضاغط اللولبي ليعمل حتى 100000 ساعة، بينما تزيد محامل المروحة الذاتية التشحيم فترات الصيانة إلى 8000 ساعة.
دعم لمبردات متعددة وقيود الضوضاء: يدعم المبردات مثل R407C، R134A، وR513A. وتشمل إجراءات تقليل الضوضاء مراوح منخفضة السرعة، وزعانف كاتمة للصوت، وأغطية عازلة.

التطبيقات (الاستخدامات)

في مراكز المدن: خصوصاً حيث تكون مساحة الأسطح محدودة، تُعد المبردات اللولبية المبردة بالهواء مثالية للمكاتب متوسطة الحجم، والفنادق، والمولات التجارية. وفي المستشفيات والمختبرات والمدارس، تتجنب أيضاً مشاكل الضباب والنظافة المرتبطة بأبراج التبريد.
في قطاع التصنيع: يمكنها الحفاظ على درجات حرارة القوالب في الحقن مستقرة تقريباً (±1°C) أو ضمان عمل مطابع الطباعة بشكل طبيعي دون مشاكل ناتجة عن ارتفاع الحرارة. وغالباً ما يستخدمها مصنعو الأغذية لتبريد غرف التخزين مسبقاً إلى 5–10 درجات مئوية أو للحفاظ على درجات حرارة منخفضة في خطوط إنتاج اللحوم، وكل ذلك دون مخاطر تلوث المياه المرتبطة بالأنظمة التقليدية.
في مراكز البيانات الصغيرة ومحطات 5G: غالباً ما تختار هذه الأنواع من المبردات اللولبية لأنها سهلة الصيانة ويمكن نشرها بشكل لامركزي. كما أنها تشكل خياراً احتياطياً جيداً للمواقع التي تعتمد على المبردات المائية، حيث يمكنها التدخل إذا تسببت مشاكل إمدادات المياه في ارتفاع حرارة الخوادم.
في الحدائق الصناعية ومراكز اللوجستيات: تستخدم المبردات اللولبية المبردة بالهواء الموزعة لتلبية احتياجات التبريد المتغيرة. وللفعاليات المؤقتة مثل المعارض أو الأحداث الرياضية، يمكن تركيب هذه الوحدات وإزالتها بسرعة دون الحاجة لإنشاء بنية تحتية موسعة.
في المناطق ذات ندرة المياه: مثل الشرق الأوسط أو بعض مناطق أفريقيا، يمكن للمبردات اللولبية المبردة بالهواء توفير تبريد مستقر على مدار السنة دون استهلاك موارد المياه الثمينة.

المواصفات الفنية

الطراز (HTS-***)				40A	50A	60A	80A	90A	100A	110A	135A	150A	170A	80AD	100AD	120AD	160AD	180AD	200AD	220AD	270AD	300AD	340AD
القدرة التبريدية المصممة	7℃	كيلوكالوري في الساعة	89870	118078	126850	169764	200122	215860	235554	275716	336260	350192	179740	236156	253700	339528	400244	431720	471108	551432	672520	700384
	7℃	كيلو وات	104.5	137.3	147.5	197.4	232.7	257	273.9	320.6	391	407.2	209	274.6	295	394.8	465.4	502	547.8	641.2	782	814.4
	12℃	كيلوكالوري في الساعة	108360	142330	152822	204508	241144	239720	283714	332132	404200	421830	216720	284660	305644	409016	482288	519440	567428	664264	808400	843660
	12℃	كيلو وات	126	165.5	177.7	237.8	280.4	302	329.9	386.2	470	490.5	257	331	355.4	475.6	560.8	604	659.8	772.4	940	981
القدرة الكهربائية الداخلة		كيلو وات	38.7	47.6	53.3	69.8	78.3	83.7	90.6	109.4	129.8	133	76.6	95.2	106.6	137.6	156.6	167.4	181.2	218.8	259	266
مصدر الطاقة		380~415V 50HZ/60HZ (3 فاز/ ثلاثي الطور)
المبرد	النوع	R22/R407C
	كمية مادة التبريد (الفريون)	كجم	28	35	42	52	60	65	70	84	98	105	28×2	35×2	42x2	52×2	60x2	65×2	70×2	84×2	98×2	105x2
	التحكم	صمام التمدد الحراري
الضاغط	النوع	ضاغط حلزوني شبه مغلق
	القدرة	كيلو وات	35.1	44	48.5	63.4	71.9	76.5	83.4	99.8	119	122.2	35.7×2	44×2	48.5×2	63.4×2	71.9×2	76.5×2	83.4×2	99.8×2	119×2	122.2×2
	طريقة بدء التشغيل	Y-△
	التحكم في القدرة التبريدية	%	0-25-50-75-100
المبخر	النوع	مبخر أنبوبي ذو غلاف/ مبادل حراري لوحي من الفولاذ المقاوم للصدأ
	حجم المياه المبردة عند 7 درجات مئوية	م3 / ساعة	18	23.6	25.7	34.4	40.5	43.1	46.4	55	67.3	69.5	35.6	46.5	50.8	68	80	86.3	92.8	110.6	134.5	139
	فرق ضغط الماء	كيلو باسكال	32	35	38	42	45	42	43	43	41	41	45	43	43	41	42	45	45	42	46	46
	فرق ضغط الماء	كيلو باسكال	32	35	38	42	45	42	43	43	41	41	45	43	43	41	42	45	45	42	46	46
	وصلة الأنبوب	كيلو باسكال	3	3	3	3	3	4	4	4	5	5	3	4	4	5	6	6	6	6	8	8
المكثف	النوع	أنبوب نحاسي ذو زعانف عالي الكفاءة مبرد بالهواء
المروحة	النوع	مروحة محورية عالية التدفق ومنخفضة الضوضاء
	القدرة	كيلو وات	0.6×6	0.6×6	0.8×6	0.8×8	0.8×8	0.9×8	0.9×8	0.9×8	0.9×12	0.9×12	0.8×8	0.9×8	0.8×12	0.9×12	0.8×16	0.9×16	0.9×16	0.8×24	0.9×24	0.9×24
	حجم الهواء	م3 / ساعة	53520	53520	74520	99360	99360	120960	120960	149040	181440	181440	99360	120960	149040	181440	198720	241920	241920	298080	362880	362880
أنظمة الحماية		الحماية الداخلية للضاغط
		حماية من زيادة التيار الكهربائي
		حماية الضغط العالي/الضغط المنخفض
		حماية من ارتفاع درجة الحرارة
		حماية معدل التدفق
		حماية ترتيب الأطوار / فقدان طور
		حماية عند مستوى سائل التبريد المنخفض
		الحماية من التجمد
		حماية من ارتفاع حرارة العادم
الأبعاد	الطول	مم	2530	2650	2950	3310	4000	4300	4300	5650	5980	5980	4000	4300	5650	5980	8000	8600	8600	11300	11960	11960
	العرض	مم	1700	1800	1800	1800	2000	2000	2000	2000	2000	2000	1800	2000	2000	2000	1800	2000	2000	2000	2000	2000
	الارتفاع	مم	1960	2060	2160	2200	2050	2170	2170	2070	2170	2170	2050	2170	2070	2170	2050	2170	2170	2070	2170	2170
الوزن الصافي		كجم	1300	1600	1900	2350	2550	2700	2800	2950	3100	3200	2500	2950	3350	4100	4350	4550	4750	5200	5500	5700
الوزن عند التشغيل		كجم	1450	1750	2100	2550	2800	2950	3050	3250	3400	3500	2800	3250	3750	4500	4850	5050	5250	5800	6100	6300

البيانات المقدمة في الجدول أعلاه تستند إلى الشروط التصميمية التالية:

درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
درجة حرارة دخول/خروج هواء التبريد: 35 درجة مئوية / 43 درجة مئوية

الطرازات الأكبر من HTS-150AD تعتمد تصميماً معيارياً

ملاحظة: بالنسبة للوحدات التي تستخدم غاز التبريد R407C، فإن قدرة التبريد تكون أقل بحوالي 5 بالمائة مقارنة بالنماذج التي تعمل بغاز R22. المبردات الاختيارية: R407C / R134a

نحتفظ بالحق في تعديل المواصفات الفنية دون إشعار مسبق، بما يضمن مواكبة أحدث المعايير والجودة العالية لمنتجاتنا.
