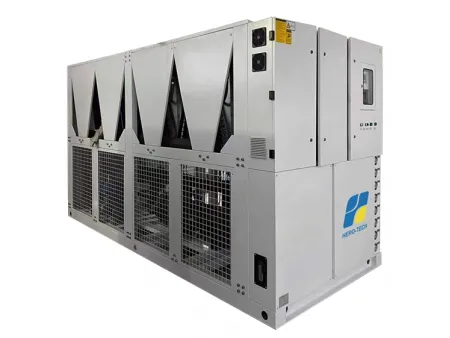

مبرد (تشيلر) مع ضاغط لولبي بنظام التبريد الحر (مبرد حلزوني، مبرد سكرو شيلر) Free-Cooling Screw Chiller
مبرد هوائي مخصص مع نظام تبريد حر مدمج لتوفير الطاقة
نوفر مبردات بضواغط حلزونية مع نظام تبريد حر يمكن تصميمها خصيصاً لتلبية احتياجات العميل.
تستفيد هذه المبردات من الهواء الخارجي لتخفيض درجة حرارة المياه المبردة دون استهلاك طاقة إضافية، حيث أنه في بيئات ذات درجات حرارة منخفضة، يستخدم نظام التبريد هذا تدفق الهواء الطبيعي لتبديد الحرارة بكفاءة عالية. وعندما تنخفض درجة حرارة الهواء الخارجي، تتيح مبردات البرغي ذات التبريد الحر التشغيل المتزامن لكل من الضاغط ووظيفة التبريد الحر، مما يقلل من عدد مرات بدء تشغيل الضاغط ويحسن كفاءة النظام. فإذا كانت درجة الحرارة الخارجية أقل بمقدار 15 درجة مئوية أو أكثر من درجة حرارة المياه المبردة المطلوبة، يتم إيقاف تشغيل الضاغط بالكامل، ويكتفي نظام التبريد الحر بتلبية الطلب على التبريد. كما تساعد هذه الآلية على خفض استهلاك الطاقة بشكل كبير، حيث يمكن تقليل استهلاك الكهرباء بنسبة 60 بالمائة إلى 90 بالمائة، مما يجعلها حلاً مثالياً لتحقيق كفاءة تشغيلية عالية وتوفير تكاليف الطاقة.
كما تجدر الإشارة إلى أن هذه المبردات بأنها مزوّدة بـ نظام تحكم PLC متطور وعدة ميزات أمان متعددة، بما في ذلك: المراقبة عن بُعد عبر واجهة RS485، تشخيص الأعطال تلقائياً، وتشغيل الضواغط بالتناوب لضمان عمر أطول وكفاءة أعلى. كما تشمل الحماية الإضافية: أمان ضد ارتفاع أو انخفاض الضغط، نظام مضاد للتجمّد، ومراقبة ضغط الزيت. ولذا، فإن كل هذه الميزات تساعد على ضمان أداءً مستقراً وموثوقاً حتى في ظروف التشغيل المتغيرة والمتقلبة، مع تقليل الأعطال وضمان استمرارية التبريد بكفاءة عالية.
| الطراز HTFC-*** | | | | | | | | | | | | ||
| طروف التشغيل | القدرة التبريدية المصممة | كيلو وات | 76 | 105 | 138 | 148 | 184 | 198 | 233 | 275 | 322 | 390 | 408 |
| القدرة الكهربائية الداخلة | كيلو وات | 28.4 | 38.6 | 47.6 | 52.8 | 62.8 | 69.4 | 78.4 | 90.2 | 109.6 | 128.6 | 132.8 | |
| نظام تبريد حر يعمل بالكامل بنسبة 100 بالمائة | قدرة وحدة التبريد | كيلو وات | 84 | 116 | 152 | 163 | 202 | 218 | 256 | 302 | 354 | 429 | 448 |
| القدرة الكهربائية الداخلة | كيلو وات | 2.4 | 3.6 | 3.6 | 4.8 | 4.8 | 6.4 | 6.4 | 7.2 | 9.6 | 9.6 | 10.8 | |
| مصدر الطاقة | 380~415V 50Hz / 60Hz (ثلاثي الطور، 3 فاز) | ||||||||||||
| المبرد | النوع | R22 / R407C / R404A / R134A | |||||||||||
| نظام التحكم | صمام التمدد الإلكتروني | ||||||||||||
| الضاغط (كمبروسر) | النوع | ضاغط حلزوني شبه مغلق | |||||||||||
| القدرة القصوى | كيلو وات | 27 | 35 | 44 | 48 | 58 | 63 | 72 | 83 | 100 | 119 | 122 | |
| مبادل حراري لتدفق المياه | النوع | ملفات تبريد حر جافة من نوع الغلاف والأنبوب مع زعانف | |||||||||||
| معدل تدفق المياه عند الخروج بدرجة حرارة 7 درجات مئوية | م3 / ساعة | 13.1 | 18.1 | 23.7 | 25.5 | 31.6 | 34.1 | 40.1 | 47.3 | 55.4 | 67.1 | 70.2 | |
| توصيلة الأنابيب | إنش | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | |
| فرق (انخفاض) ضغط دائرة التبريد للضاغط | كيلو باسكال | 35 | 38 | 40 | 47 | 46 | 50 | 51 | 47 | 51 | 53 | 61 | |
| فرق ضغط نظام التبريد الحر المفتوح | كيلو باسكال | 108 | 111 | 113 | 121 | 116 | 127 | 127 | 126 | 135 | 136 | 146 | |
| المكثف | النوع | أنابيب نحاسية مبردة بالهواء مزودة بالزعانف عالي الكفاءة | |||||||||||
| المروحة | النوع | مروحة محورية كبيرة الحجم تعمل بصوت هادئ | |||||||||||
| القدرة | كيلو وات | 0.6×4 | 0.6×6 | 0.6×6 | 0.8×6 | 0.8×6 | 0.8×8 | 0.8×8 | 0.9×8 | 0.8×12 | 0.8×12 | 0.9×12 | |
| حجم الهواء | م3 / ساعة | 35680 | 53520 | 53520 | 74520 | 74520 | 99360 | 99360 | 120960 | 149040 | 149040 | 181440 | |
| أنظمة الحماية | الحماية الداخلية للضاغط، حماية الضاغط من التيار الزائد، حماية المحرك من التحميل الزائد، حماية من الضغط العالي والمنخفض، حماية درجة حرارة المياه المبردة من الارتفاع المفرط، مفتاح تدفق المياه، حماية الطور الكهربائي، الحماية ضد التجمّد | ||||||||||||
| الأبعاد | الطول | مم | 2650 | 3020 | 3150 | 3680 | 3680 | 5000 | 5000 | 5300 | 7150 | 7150 | 8000 |
| العرض | مم | 1700 | 1700 | 1800 | 1800 | 1800 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | |
| الارتفاع | مم | 2000 | 2070 | 2170 | 2270 | 2270 | 2200 | 2200 | 2290 | 2200 | 2200 | 2290 | |
| الوزن الصافي | كجم | 1450 | 1650 | 2150 | 2400 | 2600 | 2950 | 3150 | 3550 | 4050 | 4350 | 4950 | |
- وضع التبريد العادي: درجة حرارة المحيط 35 درجة مئوية، درجة حرارة دخول/خروج المياه 12/7 درجات مئوية، تركيز الجليكول 30 بالمائة
- وضع التبريد الحر الكامل: درجة حرارة دخول/خروج المياه 18/12 درجة مئوية، تركيز الجليكول 30 بالمائة
نحتفظ بالحق في تعديل هذه المواصفات دون إشعار مسبق
ما هي الميزات الرئيسية للمبردات بالضواغط الحلزونية ذات التبريد الحر؟
تدعم هذه المبردات عالية الكفاءة عدة أوضاع تشغيل، وتستفيد بالكامل من الهواء الخارجي للتبريد، حيث صُممت لتلبية احتياجات التبريد المستمرة لمراكز البيانات الحديثة والتطبيقات المشابهة، لا سيما في المناطق التي تشهد تقلبات واسعة في درجات الحرارة.
ما نطاق التشغيل لمبردات بالضواغط الحلزونية ذات التبريد الحر؟
بفضل التكامل المحسن للنظام والتحكم الذكي، يمكن لهذه المبردات التبديل بين ثلاثة أوضاع تبريد حسب درجة الحرارة المحيطة، مع دعم تشغيل مستقر في نطاق واسع من سالب 35درجة مئوية إلى 45 درجة مئوية.
كيف تدعم المبردات بالضواغط الحلزونية ذات التبريد الحر الاستدامة؟
من خلال تقليل استخدام الضاغط والاعتماد على التبريد الطبيعي أكثر، تعمل هذه المبردات على خفض استهلاك الكهرباء بشكل كبير. وهذا لا يقلل فقط من تكاليف التشغيل، بل يساهم أيضاً في خفض انبعاثات ثاني أكسيد الكربون على مستوى توليد الطاقة، بما يدعم الأهداف البيئية العالمية.
