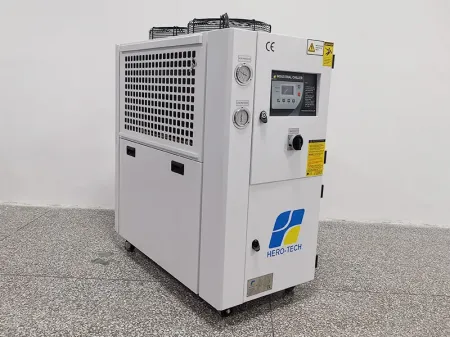

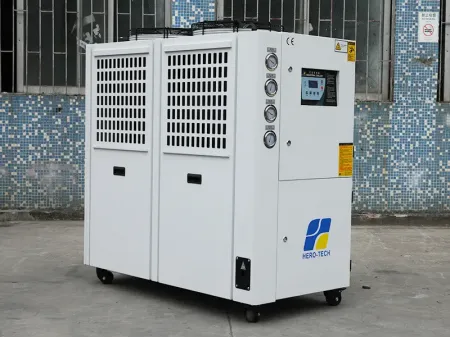

مبرد بالهواء مع ضاغط حلزوني (تشيلر سكرول مبرد بالهواء، شيلرات تبريد سكرول شيلر) Air-Cooled Scroll Chiller

طلب عرض سعر

الموقع الإلكتروني: http://industrialchiller-ae.com/1-1-air-cooled-scroll-chiller.html

حل تبريد ذكي يجمع بين القوة والكفاءة — مبرد شيلر هوائي مدمج بنظام الضاغط الحلزوني لأداء موثوق وتوفير فعلي في استهلاك الطاقة

• قدرة التبريد:من 0.3 طن حتى 120 طن، لتغطية مختلف الاحتياجات التشغيلية
• وسيط التبريد: R22 / R407C / R410A (للتطبيقات القياسية)
• مصدر الطاقة: 380 فولت – 50 هرتز – ثلاثي الطور (3 فاز)
• ماركات الضواغط: باناسونيك (Panasonic)، دانفوس (Danfoss)، بيتزر (Bitzer)، كوبلاند (Copeland)، إنفوتك (Invotech)
• نطاق درجة حرارة المياه المبردة: من 5 إلى 35 درجة مئوية (قابلة للضبط حسب الطلب)
• دقة التحكم في درجة الحرارة: ±1 إلى 2 درجة مئوية لضمان ثبات الأداء
• درجة حرارة التشغيل المحيطة: من سالب 10درجة مئوية إلى موجب 35 درجة مئوية (تصميم قياسي)
• الحد الأدنى للأبعاد (طول × عرض × ارتفاع): 600 × 400 × 1100 مم

HTI-A

تشيلر سكرول مبرد بالهواء مع ضاغط (كمبروسر) واحد

HTI-**AD

تشيلر سكرول مبرد بالهواء مع ضاغطين

HTI-**AF

تشيلر سكرول مبرد بالهواء مع 4 ضواغط (كمبروسرات)

الميزات

نظام تحكم بالحاسوب الدقيق
• واجهة ثنائية اللغة (الصينية–الإنجليزية أو الصينية–الروسية) مع إمكانية التبديل السلس لسهولة الاستخدام.
• ثبات عالي في درجة الحرارة ضمن نطاق ±1 درجة مئوية إلى ±2 مئوية لضمان أداء دقيق ومستقر.
• تشغيل سهل وتجربة استخدام مريحة بفضل شاشة عرض واضحة وبديهية لحالة التشغيل.
• مكونات كهربائية عالية الجودة من Schneider Electric (الفرنسية) وSiemens (الألمانية)، لضمان اعتمادية فائقة وعمر تشغيلي طويل.

نطاق واسع من التطبيقات وسهولة الصيانة
• مكثفات هوائية ذات زعانف عالية الكفاءة تعمل بموثوقية في مختلف البيئات، وتمتاز بسهولة التركيب والتنظيف والصيانة.
• لا حاجة إلى برج تبريد أو مضخة مياه خارجية، حيث يتم تبديد الحرارة بالكامل عبر الهواء المحيط، مما يقلل استهلاك المياه، ويخفض متطلبات الصيانة، ويحقق معامل أداء (COP) مرتفعاً.

تصميم موفّر للمساحة وتركيب مرن
• تتميز المبردات الهوائية ذات الضاغط الحلزوني بتصميم مدمج يسمح بتركيبها على الأسطح أو في المساحات الضيقة، مما يساعد على استغلال المساحة بكفاءةوتقليل الحاجة إلى مساحات أرضية إضافية.
• تتوفر بنماذج بهيكل مفتوح أو مغلق لتلبية متطلبات المواقع المختلفة، كما أن بعض الطرازات مزوّدة بعجلاتلتسهيل الحركة وإعادة التموضع بكل مرونة.

التطبيقات (الاستخدامات)

• تبريد القوالب في عمليات الحقن والبثق، مما يساهم في تقليل زمن الدورة الإنتاجية والحصول على أسطح منتجات أكثر نعومة وجودة أعلى.
• الحفاظ على درجات حرارة تشغيل مستقرة في آلات القطع بالليزر ومعدات الطلاء الفراغي، بما يحمي المكونات الدقيقة ويضمن أداءً موثوقاً في الأجهزة الإلكترونية وأشباه الموصلات.
• في الصناعات الكيميائية والدوائية، تُستخدم مبردات المياه الهوائية ذات الضاغط الحلزوني للتحكم في درجات حرارة المفاعلات وعمليات التبلور، بما يحافظ على استقرار العمليات ويضمن ثبات جودة المنتج.
• مثالية للحفاظ على درجة حرارة ثابتة لمعدات المختبرات مثل مطيافات الكتلة وأنظمة الرنين المغناطيسي النووي (NMR)، لضمان نتائج اختبار دقيقة وقابلة للتكرار.
• مناسبة لخطوط إنتاج البطاريات وعمليات الصب في صناعات الطاقة الجديدة والسيارات، حيث تسهم في تحسين كفاءة التبريد، وتسريع وتيرة الإنتاج، وتعزيز موثوقية المنتجات.
• دعم أنظمة التبريد في المراكز التجارية والفنادق والمباني الكبيرة، مع إمكانية تشغيل عدة وحدات معًا لزيادة القدرة التبريدية حسب الحاجة.
• تشتيت فعّال للحرارة في مراكز البيانات وورش العمل والمساحات الواسعة الأخرى، للمساعدة في التحكم في استهلاك الطاقة والحفاظ على درجات حرارة مستقرة.

خيارات إضافية

• مضخة مياه عالية الضغط أو مضخة مياه من الفولاذ المقاوم للصدأ لتلبية احتياجات مختلفة للتدفق والاعتمادية.
• وسائط تبريد بديلة مثل R134A، R513A أو غيرها لتوافق متنوع مع متطلبات العملية.
• واجهة اتصال RS-485 لدمج نظام التبريد مع أنظمة التحكم والمراقبة الذكية.
• دائرة مياه مقاومة للتآكل لضمان عمر طويل وأداء مستقر حتى في البيئات القاسية.
• وحدة مبردة مقاومة للانفجار لتطبيقات صناعية خاصة تتطلب أعلى معايير السلامة.
• خيارات درجة الحرارة المحيطة من سالب 40°م إلى سالب 10°م، ومن موجب 45°م إلى موجب 55°م لتغطية نطاقات تشغيل واسعة.

كابينة التحكم الكهربائي

الهيكل الداخلي / البنية الداخلية

المواصفات الفنية

الطراز (HTI-***)				1/2A	1A	2A	3A	5A	6A	8AD	10AD	12AD	15AD	20AD	25AD	30AD	30AT	40AF	50AF	60AF
القدرة التبريديةالمصممة		7℃	كيلوكالوري في الساعة	1075	1935	4214	5848	10836	12556	17595	21414	26522	32216	46861	54644	68215	70292	93740	109220	129447
			كيلو وات	1.25	2.25	4.9	6.8	12.6	14.6	20.46	24.9	30.84	37.46	54.49	63.5	79.3	81.735	109	127	150.52
		12℃	كيلوكالوري في الساعة	1634	2838	5074	6966	12642	15050	21328	25370	30272	38889	55788	64663	81631	83682	111542	129000	155109
			كيلو وات	1.9	3.3	5.9	8.1	14.7	17.5	24.8	29.5	35.2	45.22	64.87	75.19	94.92	97.305	129.7	150	180.36
القدرة الكهربائية الداخلة			كيلو وات	0,895	1.4	2.24	3.15	4.82	5.56	7.37	9.66	11.4	12.68	18.46	20.72	29	28.09	36.82	41.34	56.4
مصدر الطاقة				220V 50Hz/60Hz (1 فاز)			380V~415V 50Hz/60Hz (3 فاز)
المبرد	النوع			R22 / R407C/ R410A
	التحكم			الأنبوب الشعري								صمام التمدد الحراري
الضاغط	النوع			ضاغط دوار مغلق (هيرمتك)			ضاغط حلزوني مغلق (هيرمتك)
	القدرة		كيلو وات	0.45	0.89	1.73	2.69	3.91	4.65	3.16×2	3.91×2	4.65×2	5.14×2	7.63×2	8.76×2	11.9×2	7.63×3	7.63×4	8.76×4	11.9×4
المكثف	النوع			ملف ألومنيوم عالي الكفاءة مزوّد بزعانف مع مروحة محورية كبيرة الحجم ومنخفضة الضوضاء
	حجم الهواء		م3/ ساعة	2700	2700	3700	5400	7400	7400	9000	13000	13000	15600	23200	23200	30000	30000	40000	50000	60000
	قدرة المروحة		كيلو وات	0.095	0.14	0.18	0.14×2	0.18×2	0.18×2	0.25×2	0.42×2	0.42×2	0.55×2	0.8×2	0.8×2	0.55×4	0.55×4	0.55×6	0.55×6	0.8×6
المبخر	النوع			خزان من الفولاذ المقاوم للصدأ مع ملف من الفولاذ المقاوم للصدأ / مبخر على شكل غلاف وأنبوب
	حجم المياه المبردة (7°م)		م3/ ساعة	0.258	0.476	0.908	1.36	2.22	2.6	3.52	4.44	5.03	7.1	8.84	10.06	13.6	13.6	17.75	21.9	25.9
	حجم الخزان		لتر	10	18	27	50	60	110	120	200	200	270	350	350	420	420	580	580	580
	وصلة الأنابيب		إنش	1/2	1/2	1/2	1	1	1	1-1/2	2	2	2	2	2	3	3	3	3	3
المضخة	القدرة		كيلو وات	0.37	0.37	0.37	0.37	0.55	0.55	0.55	1	1	1.3	1.6	1.6	3	3	3	3	4
	الرأس		م	20	20	20	20	20	20	20	20	20	20	20	20	20	20	20	20	20
أنظمة الحماية				الحماية الداخلية للضاغط حماية من زيادة التيار الكهربائي حماية الضغط العالي/الضغط المنخفض حماية من ارتفاع درجة الحرارة حماية معدل التدفق حماية ترتيب الأطوار / فقدان طور حماية عند مستوى سائل التبريد المنخفض الحماية من التجمد حماية من ارتفاع حرارة العادم
الأبعاد	الطول		مم	600	600	650	1030	1180	1180	1430	1630	1630	1910	2070	2070	2050	2050	2330	2450	2900
	العرض		مم	400	400	520	560	580	580	700	760	760	850	950	950	1500	1500	1700	1800	1950
	الارتفاع		مم	1110	1110	1120	1270	1305	1305	1470	1680	1680	1840	1980	1980	1890	1890	1965	2060	2080
الوزن الصافي			كجم	45	52	85	132	165	183	265	345	382	580	650	810	890	900	1112	1320	1560

البيانات المقدمة في الجدول أعلاه تستند إلى الشروط التصميمية التالية:

• درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
• درجة حرارة دخول/خروج الهواء المبرد: 35 درجة مئوية / 43 درجة مئوية

ملاحظة: بالنسبة للوحدات التي تستخدم غاز التبريد R407C، فإن قدرة التبريد تكون أقل بحوالي 5 بالمائةمقارنة بالنماذج التي تعمل بغاز R22.
المبردات الاختيارية: R407C / R410A / R134A
نحتفظ بالحق في تعديل المواصفات الفنية دون إشعار مسبق، بما يضمن مواكبة أحدث المعايير والجودة العالية لمنتجاتنا.
