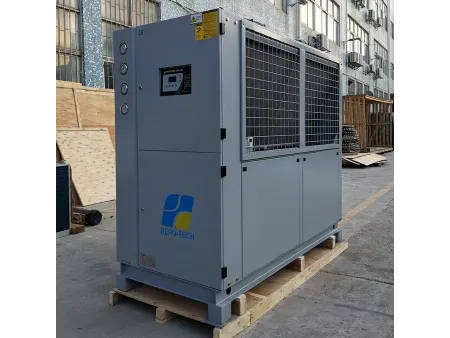

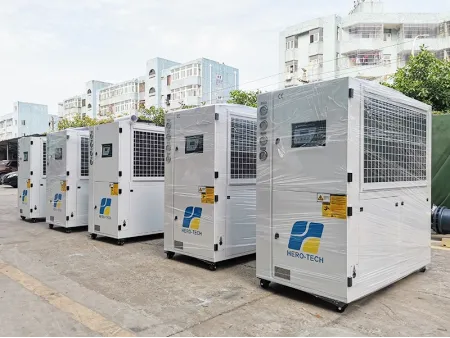

مبرد منخفض الحرارة مُبرَّد بالهواء (تشيلر تبريد بالهواء مع ضاغط لولبي/ مكبسي) Air-Cooled Low-Temp Chiller
مبرد مياه عالي الكفاءة يعمل بنظام التبريد الهوائي، ومزوّد بضاغط حلزوني أو مكبسي، مصمم خصيصاً لتطبيقات التبريد منخفض الحرارة ضمن نطاق تشغيلي واسع من إلى30 درجة مئوية (تحت الصفر) إلى 5 درجات مئوية (فوق الصفر)
- وسيط التبريد:
R22/R404A/R507A - مصدر الطاقة: ثلاثي الطور (3 فاز) بجهد 380 إلى 415 فولت وتردد 50/60 هرتز
- الضاغط: ضاغط حلزوني محكم الإغلاق أو ضاغط مكبسي نصف محكم
- نطاق درجة حرارة الماء المبرد: من سالب30 درجة إلى موجب 5 درجات مئوية (مع إمكانية التحكم الكامل في درجة الحرارة – مرونة قصوى لتلبية مختلف التطبيقات)
- الحد الأدنى للأبعاد (طول × عرض × ارتفاع): 1030 × 560 × 1270 مم– تصميم مدمج يجمع بين القوة وتوفير المساحة.
تم تصميم المبرّدات الهوائية منخفضة الحرارة المزودة بضواغط حلزونية أو مكبسية خصيصاً للتطبيقات والعمليات التي تتطلب تبريداً ثابتاً وموثوقاً عند درجات حرارة دون الصفر، حيث تغطي هذه الوحدات نطاق تشغيل واسعًا يتراوح بين سالب 30 درجة مئوية وحتى موجب 5 درجات، ما يجعلها خياراً مثالياً وموثوقًا للمنشآت التي لا يمكنها الاعتماد على أنظمة التبريد بالماء. وبحسب متطلبات السعة وطبيعة العملية، يمكن تزويد الوحدات بضواغط حلزونية من Danfoss أو Bitzer أو Copeland، أو بضواغط Bitzer المكبسية شبه المحكمة. ولذا، فإن تنوع خيارات الضواغط يتيح اختيار كل موديل بدقة ليتوافق مع الحمل التبريدي المطلوب، وأهداف كفاءة الطاقة، وظروف الموقع التشغيلية. كما تُستخدم المبرّدات الهوائية منخفضة الحرارة لدينا على نطاق واسع في العديد من القطاعات الحيوية، مثل الصناعات الدوائية، والإنتاج الكيميائي، والتقنيات الحيوية، ومعالجة الأوزون، وطاقة الهيدروجين، إلى جانب قطاعات أخرى تتطلب تحكماً دقيقاً واستقراراً عالياً في درجات الحرارة. فضلاً عن ذلك، تتميز هذه المبرّدات بتصميم ذكي يقلل متطلبات البنية التحتية، ما يساهم في خفض تكاليف التركيب والصيانة ويوفر حلاً اقتصادياً وعملياً دون المساس بالأداء أو الاعتمادية.
| الطراز (HTLT-***) | | | | | | | | | | | | |||
| القدرة التبريدية المصممة | -10℃ | كيلو وات | 3.52 | 6.27 | 7.53 | 9.44 | 12.54 | 15.06 | 18.88 | 26.02 | 30.74 | 40.42 | 44.04 | |
| -20℃ | 1.75 | 3.5 | 3.77 | 5.55 | 7 | 7.54 | 9.3 | 13.3 | 16.56 | 18.04 | 25.6 | |||
| -30℃ | 0.86 | 1.82 | 2.04 | 2.98 | 3.64 | 4.08 | 4.92 | 6.54 | 8.44 | 8.74 | 12.72 | |||
| -35℃ | 0.54 | 1.21 | 1.43 | 2.08 | 2.42 | 2.86 | 3.38 | 4.24 | 5.64 | 5.58 | 8.16 | |||
| المبخر | حجم مياه التبريد | -10℃ | م3/ ساعة | 0.6 | 1.07 | 1.29 | 1.62 | 2.15 | 2.59 | 3.24 | 4.47 | 5.28 | 6.95 | 7.57 |
| -20℃ | 0.3 | 0.6 | 0.64 | 0.95 | 1.2 | 1.29 | 1.59 | 2.28 | 2.84 | 3.10 | 4.4 | |||
| -30℃ | 0.14 | 0.31 | 0.35 | 0.51 | 0.62 | 0.7 | 0.84 | 1.12 | 1.45 | 1.5 | 2.18 | |||
| -35℃ | 0.09 | 0.2 | 0.24 | 0.35 | 0.41 | 0.49 | 0.58 | 0.72 | 0.97 | 0.95 | 1.4 | |||
| النوع | مبخر من نوع الغلاف والأنبوب / مبادل حراري صفيحي مصنوع من الفولاذ المقاوم للصدأ عالي الجودة | |||||||||||||
| توصيلة الأنبوب | إنش | 1 | 1 | 1 | 1-1/2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | ||
| القدرة الكهربائية الداخلة | كيلو وات | 2.79 | 4.71 | 5.82 | 7.04 | 9.32 | 11.54 | 14.28 | 18.34 | 20.92 | 27.42 | 30.64 | ||
| مصدر الطاقة | 380V~415V 50Hz/60Hz (ثلاثي الطور، 3 فاز) | |||||||||||||
| المبرد | النوع | R22/R404A/R507A | ||||||||||||
| التحكم | صمام التمدد الحراري (الترموستاتي) | |||||||||||||
| الضاغط (كمبروسر) | النوع | ضاغط حلزوني محكم الإغلاق بالكامل، وضاغط مكبسي نصف مغلق | ||||||||||||
| قدرة المحرك | كيلو وات | 2.42 | 4.16 | 5.27 | 6.49 | 4.16×2 | 5.27×2 | 6.49×2 | 8.37×2 | 9.66×2 | 12.21×2 | 13.82×2 | ||
| المكثف | النوع | أنبوب نحاسي ذو زعانف عالي الكفاءة من النوع المبرد بالهواء | ||||||||||||
| المضخة (الطلمبة) | القدرة | كيلو وات | 0.37 | 0.55 | 0.55 | 0.55 | 1 | 1 | 1.3 | 1.6 | 1.6 | 3 | 3 | |
| الرأس | م | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| أنظمة الحماية |
| |||||||||||||
| الأبعاد | الطول | مم | 1030 | 1180 | 1180 | 1430 | 1630 | 1630 | 1910 | 2070 | 2070 | 2050 | 2330 | |
| العرض | مم | 560 | 580 | 580 | 700 | 760 | 760 | 850 | 950 | 950 | 1500 | 1700 | ||
| الارتفاع | مم | 1270 | 1305 | 1305 | 1470 | 1680 | 1680 | 1840 | 1980 | 1980 | 1890 | 1965 | ||
| الوزن الصافي | كجم | 135 | 175 | 210 | 310 | 450 | 530 | 750 | 835 | 920 | 1080 | 1125 | ||
- درجة حرارة التكثيف: 48 درجة مئوية
- النسبة الحجمية لمحلول الجلايكول–الماء: 47.8 بالمائة
- تخضع المواصفات للتحديث أو التعديل في أي وقت دون إشعار مسبق، وذلك في إطار التزامنا المستمر بالتطوير وتحسين الأداء.
