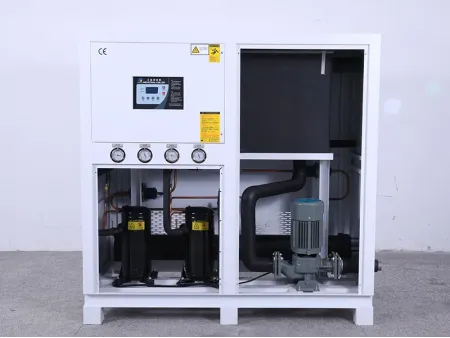

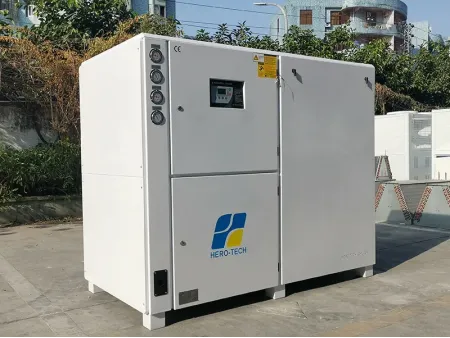

مبرد بالمياه مع ضاغط حلزوني (شيلر سكرول تبريد بالماء، تشيلر سكرول مبرد بالماء) Water-Cooled Scroll Chiller
طلب عرض سعر
الموقع الإلكتروني: http://industrialchiller-ae.com/1-2-water-cooled-scroll-chiller.html
حل تبريد ذكي يجمع بين القوة والكفاءة — مبرد شيلر مائي مدمج بنظام الضاغط الحلزوني لأداء موثوق وتوفير فعلي في استهلاك الطاقة
- قدرة التبريد: من 0.3 طن حتى 120 طن، لتغطية مختلف الاحتياجات التشغيلية
- وسيط التبريد: R22 / R407C / R410A (للتطبيقات القياسية)
- مصدر الطاقة: 380 فولت – 50 هرتز – ثلاثي الطور (3 فاز)
- ماركات الضواغط: باناسونيك (Panasonic)، دانفوس (Danfoss)، بيتزر (Bitzer)، كوبلاند (Copeland)، إنفوتك (Invotech)
- نطاق درجة حرارة المياه المبردة: من 5 إلى 35 درجة مئوية (قابلة للضبط حسب الطلب)
- دقة التحكم في درجة الحرارة: ±1 إلى 2 درجة مئوية لضمان ثبات الأداء
- الحد الأدنى للأبعاد (طول × عرض × ارتفاع): 1190 × 597 × 1240 مم
الميزات
- تحكم دقيق وذكي: وحدة التحكم الدقيقة مدمجة مع مكونات كهربائية من علامات تجارية عالمية لضمان تنظيم حرارة دقيق ودعم التشخيص الآلي للأعطال، مما يضمن تشغيلًا مستقرًا وموثوقًا للوحدة.
- حماية متعددة: تشمل حماية من الضغط العالي والمنخفض، حماية من زيادة تحميل الضاغط، حماية مضخات مياه التبريد والمياه المبردة، مراقبة ترتيب الأطوار، كشف تدفق أو مستوى المياه، تنبيه عند ارتفاع درجة حرارة المياه، حماية من التجمد، وغيرها، لضمان سلامة الوحدة واستمرارية التشغيل.
- تبريد سائل وكفاءة عالية: نظام التبريد بالسائل يحسّن الكفاءة التشغيلية الكلية مع الحفاظ على مستوى ضوضاء أقل من 75 ديسيبل، مما يوفر حل تبريد هادئ وصديق للبيئة.
خيارات إضافية
- مضخة مياه عالية الضغط أو مضخة مياه من الفولاذ المقاوم للصدأ لضمان أداء متين وموثوق.
- مبردات اختيارية: R134A، R513A أو مبردات أخرى لتلبية متطلباتك التشغيلية المختلفة.
- واجهة اتصال RS-485 لتسهيل المراقبة والتحكم عن بُعد.
- دائرة مياه مقاومة للتآكل لضمان عمر أطول للوحدة واستقرار الأداء.
- وحدة تشيلر مقاومة للانفجار لتلبية متطلبات السلامة في البيئات الصناعية الخاصة.
التطبيقات (الاستخدامات)
- في صناعة البلاستيك: تستخدم الشيلرات المبردة بالماء لتبريد القوالب خلال الحقن، البثق، وتشكيل النفخ، مما يقلل التشوهات، يحسن جودة السطح، ويضمن كفاءة إنتاجية عالية.
- في الصناعات الكيميائية والصيدلانية: تتحكم الشيلرات ذات الضواغط الحلزونية بدقة في درجات الحرارة داخل أوعية التفاعل، أثناء تصنيع الأدوية، وخزانات التخمير، للحفاظ على ثبات العمليات وجودة المنتجات.
- في إنتاج الأغذية: تدير الشيلرات التبريد السريع بعد التعقيم، درجات الحرارة في البسترة ومنتجات الألبان، وتخمير البيرة، والتبريد المسبق في مخازن التبريد.
- في الميكانيكا وصناعة المعادن: تخفض الشيلرات حرارة سوائل التقطيع، وحدات اللحام، وأنظمة الهيدروليك للآلات، مما يقلل التشوه الحراري ويطيل عمر الأدوات.
- في الإلكترونيات والطلاء الكهربائي: توفر تبريداً مستقراً لمعدات تصنيع أشباه الموصلات وأحواض الطلاء الكهربائي، مما يضمن أداءً ثابتاً للقطع وجودة عالية للطلاء.
- في المستشفيات والمختبرات: تساعد الشيلرات على الحفاظ على درجات حرارة غرف العمليات، تبريد أجهزة التصوير الطبي مثل أجهزة الرنين المغناطيسي، وتشغيل الأدوات الدقيقة في المختبرات ضمن ظروف مستقرة.
المواصفات الفنية
| الطراز (HTI-***) | | | | | | | | | | | | | | ||
| القدرة التبريدية المصممة | 7℃ | كيلوكالوري في الساعة | 7834 | 11704 | 14783 | 20106 | 23684 | 29566 | 35991 | 51170 | 59512 | 75164 | 102340 | 119110 | 144514 |
| كيلو وات | 9.11 | 13.61 | 17.19 | 23.38 | 27.54 | 34.38 | 41.85 | 59.5 | 69.2 | 87.4 | 119 | 138.5 | 168.04 | ||
| 12℃ | كيلوكالوري في الساعة | 9468 | 14095 | 18206 | 23753 | 28190 | 36412 | 43163 | 60716 | 70864 | 86172 | 121260 | 141900 | 172447 | |
| كيلو وات | 11.01 | 16.39 | 21,17 | 27.62 | 32.78 | 42.34 | 50.19 | 70.6 | 82.4 | 100.2 | 141 | 165 | 200.52 | ||
| القدرة الكهربائية الداخلة | كيلو وات | 2.61 | 3.82 | 4.38 | 5.85 | 7.54 | 8.66 | 10.02 | 14.75 | 16.78 | 23.26 | 29.3 | 33.36 | 44.52 | |
| مصدر الطاقة | 380V~415V 50Hz/60Hz (3 فاز) | ||||||||||||||
| المبرد | النوع | ||||||||||||||
| التحكم | الأنبوب الشعري | صمام التمدد الحراري | |||||||||||||
| الضاغط | النوع | ضاغط حلزوني مغلق (هيرمتك) | |||||||||||||
| القدرة | كيلو وات | 2.24 | 3.27 | 3.83 | 2.65×2 | 3.27×2 | 3.83×2 | 4.36×2 | 6.57×2 | 7.59×2 | 9.84×2 | 6.57×4 | 7,59×4 | 9.84×4 | |
| المكثف | النوع | المكثف الأنبوبي ذو الغلاف | |||||||||||||
| حجم مياه التبريد | م3 / ساعة | 1.67 | 2.93 | 3.16 | 4.98 | 5.85 | 7.24 | 9.37 | 13.3 | 15.5 | 18.58 | 24.7 | 30.9 | 37.14 | |
| توصيل الأنبوب | كيلو وات | 1 | 1 | 1 | 1-1/2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |
| المبخر | النوع | خزان من الفولاذ المقاوم للصدأ مع ملف من الفولاذ المقاوم للصدأ / مبخر على شكل غلاف وأنبوب | |||||||||||||
| حجم المياه المبردة (عند 7°م) | م3 / ساعة | 1.55 | 2.58 | 3.09 | 4.13 | 5.2 | 6.2 | 7.74 | 10.3 | 12.9 | 15.8 | 20.6 | 25.7 | 30.9 | |
| حجم الخزان | لتر | 60 | 60 | 90 | 150 | 200 | 200 | 330 | 330 | 350 | 450 | 580 | 620 | 620 | |
| وصلة الأنبوب | إنش | 1 | 1 | 1 | 1-1/2 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | |
| المضخة | القدرة | كيلو وات | 0.37 | 0.55 | 0.55 | 0.55 | 1.0 | 1.0 | 1.3 | 1.6 | 1.6 | 3.0 | 3.0 | 3.0 | 4 |
| الرأس | م | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| أنظمة الحماية |
| ||||||||||||||
| الأبعاد | الطول | مم | 1190 | 1190 | 1190 | 1330 | 1330 | 1330 | 1810 | 1810 | 1810 | 1940 | 2510 | 2510 | 2775 |
| العرض | مم | 597 | 597 | 597 | 770 | 770 | 770 | 990 | 990 | 990 | 950 | 1190 | 1190 | 1220 | |
| الارتفاع | مم | 1240 | 1250 | 1250 | 1480 | 1480 | 1480 | 1650 | 1650 | 1650 | 1750 | 1900 | 1900 | 2130 | |
| الوزن الصافي | كجم | 125 | 160 | 180 | 230 | 260 | 330 | 420 | 460 | 680 | 720 | 870 | 980 | 1120 | |
البيانات المقدمة في الجدول أعلاه تستند إلى الشروط التصميمية التالية:
- درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
- درجة حرارة دخول/خروج الماء المبرد: 35 درجة مئوية / 35 درجة مئوية
ملاحظة: بالنسبة للوحدات التي تستخدم غاز التبريد R407C، فإن قدرة التبريد تكون أقل بحوالي 5 بالمائة مقارنة بالنماذج التي تعمل بغاز R22.
المبردات الاختيارية: R407C / R410A / R134A
نحتفظ بالحق في تعديل المواصفات الفنية دون إشعار مسبق، بما يضمن مواكبة أحدث المعايير والجودة العالية لمنتجاتنا.
