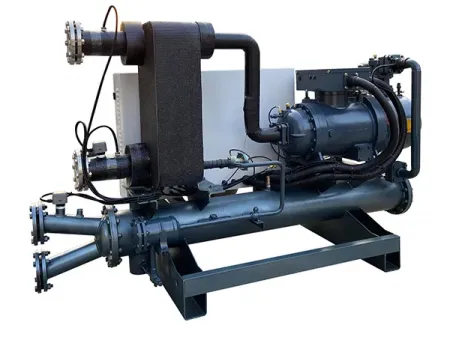

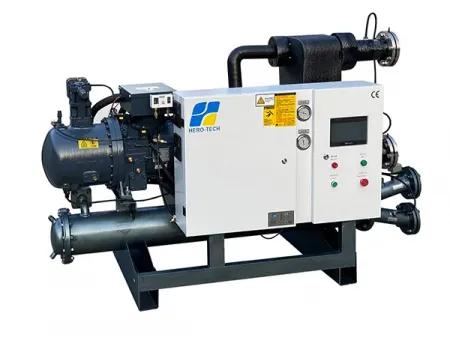

مبرد منخفض الحرارة مُبرَّد بالماء (شيلر تبريد بالماء مع ضاغط لولبي شبه مغلق) Water-Cooled Low-Temp Chiller
مبرد صناعي بالماء مع ضاغط لولبي شبه محكم، لتطبيقات التبريد منخفض الحرارة من 30 درجة مئوية (تحت الصفر) إلى 0 درجة مئوية
- وسيط التبريد:
R22 / R404A - مصدر الطاقة: ثلاثي الطور (3 فاز) بجهد 380 إلى 415 فولت وتردد 50/60 هرتز
- الضاغط: ضاغط حلزوني محكم الإغلاق
- نطاق درجة حرارة الماء المبرد: من سالب30 درجة إلى موجب 5 درجات مئوية (مع إمكانية التحكم الكامل في درجة الحرارة – مرونة قصوى لتلبية مختلف التطبيقات)
- الحد الأدنى للأبعاد (طول × عرض × ارتفاع): 2800 × 780 × 1650 مم– تصميم مدمج يجمع بين القوة وتوفير المساحة.
بالنسبة للقطاعات الصناعية التي تتطلب تبريد عمليات منخفض الحرارة بشكل موثوق وعلى نطاق واسع، توفر المبردات المائية المزودة بضواغط لولبية أداءً ثابتاً ضمن نطاق درجات حرارة من 30 درجة مئوية (تحت الصفر) إلى 0 درجة مئوية. كما تُستخدم هذه الوحدات على نطاق واسع في الصناعات المعدنية غير الحديدية، وتصنيع الإلكترونيات، والمصانع الكيميائية، ومنشآت إنتاج الأغذية، وأنظمة فصل الهواء، ومشاريع طاقة الهيدروجين. فضلاً عن ذلك، تعمل الضواغط اللولبية شبه المحكمة من Bitzer وHanbell بتناغم مع مكونات التبريد وأنظمة التحكم عالية الجودة من العلامات التجارية العالمية المرموقة، لضمان تشغيل مستقر حتى في بيئات الإنتاج الصعبة والمتواصلة على مدار 24 ساعة.
تتميز هذه المبردات المائية بأنها مزوّدة بنظام تحكم قائم على PLC مع لوحة لمس HMI، مما يتيح للمشغلين عرض بيانات الأداء في الوقت الفعلي، وضبط إعدادات درجات الحرارة، ومراقبة التنبيهات أو مطالبات الصيانة بسهولة. كما يمكن تكوين واجهة المستخدم لتدعم لغات متعددة، وتخصيصها لتتناسب مع متطلبات العملية الخاصة. ونظراً لسنوات الخبرة الطويلة في تصميم أنظمة التبريد الصناعية، فإن منتجاتنا بمرونتها العالية تضمن تحكماً دقيقاً في درجات الحرارة، وتشغيلاً مستقراً تحت أحمال عمل مستمرة، واستخداماً مثالياً للطاقة في ظروف تشغيل متنوعة.
| الطراز (HTSL-***) | | | | | | | | | | | | | | ||||
| قدرة التبريد المصممة | -10℃ | كيلو وات | 180.2 | 193.6 | 295 | 305.2 | 359 | 420.4 | 510.6 | 533.6 | 663.6 | 773 | 831.8 | 905.4 | 1021.6 | ||
| -20℃ | 120.8 | 129.6 | 173.6 | 204.8 | 241 | 282 | 342.6 | 358.4 | 445.6 | 519.2 | 558.8 | 608 | 686 | ||||
| -30℃ | 76.6 | 82.2 | 110.2 | 130 | 153 | 178.8 | 217.4 | 227.6 | 282.8 | 329.8 | 354.8 | 386.2 | 435.6 | ||||
| القدرة الكهربائية الداخلة | كيلو وات | 76.6 | 84.2 | 110.2 | 125 | 145 | 173.4 | 207.6 | 212.4 | 267.4 | 305 | 328.8 | 359.2 | 405.8 | |||
| مصدر الطاقة | 380V~415V 50Hz/60Hz (ثلاثي الطور، 3 فاز) | ||||||||||||||||
| المبرد | النوع | R22/R404A | |||||||||||||||
| كمية شحنة المبرد | كجم | 35×2 | 42×2 | 52.5×2 | 59.5×2 | 70×2 | 84×2 | 98×2 | 105×2 | 126×2 | 140×2 | 161×2 | 168×2 | 189×2 | |||
| التحكم | صمام التمدد الحراري (الترموستاتي) | ||||||||||||||||
| الضاغط | النوع | ضاغط حلزوني شبه مغلق | |||||||||||||||
| قدرة المحرك | كيلو وات | 38.3×2 | 42.1×2 | 55.1×2 | 62.5×2 | 72.5×2 | 86.7×2 | 103.8×2 | 106.2×2 | 133.7×2 | 152.5×2 | 164.4×2 | 179.6×2 | 202.9×2 | |||
| طريقة بدء التشغيل | Y-△ | ||||||||||||||||
| ضبط قدرة التبريد | % | 0-25-50-75-10 | |||||||||||||||
| المبخر | المبخر ذو الأنبوب والغلاف / مبادل حراري ذو صفائح من الفولاذ المقاوم للصدأ | ||||||||||||||||
| حجم مياه التبريد | -10C | م3 / ساعة | 32.3 | 35 | 42.6 | 55.4 | 64 | 76.4 | 90.8 | 96 | 118 | 137.6 | 151 | 161.2 | 181.6 | ||
| -20C | 21.6 | 23.8 | 28.8 | 37.2 | 43 | 51.2 | 61.2 | 64.6 | 79.4 | 92.8 | 101.8 | 108.6 | 122.4 | ||||
| -30C | 14.2 | 16.8 | 20.6 | 26.8 | 31 | 36.8 | 44 | 46.4 | 57.4 | 66.8 | 73.2 | 78 | 88 | ||||
| فرق (انخفاض) ضغط الماء | كيلو باسكال | 42 | 42 | 46 | 43 | 45 | 45 | 43 | 48 | 44 | 45 | 42 | 45 | 46 | |||
| توصيلة الأنبوب | إنش | 4 | 4 | 5 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | |||
| المكثف | النوع | المكثف ذو الأنبوب والغلاف | |||||||||||||||
| حجم مياه التبريد | م3 / ساعة | 64.7 | 71 | 86.6 | 120 | 130 | 154 | 183.4 | 193.6 | 238.4 | 277.6 | 305 | 232.6 | 367 | |||
| فرق (انخفاض) ضغط الماء | كيلو باسكال | 41 | 42 | 42 | 45 | 48 | 46 | 48 | 48 | 46 | 42 | 48 | 48 | 48 | |||
| توصيلة الأنبوب | إنش | 3×2 | 3×2 | 3×2 | 3×2 | 4×2 | 4×2 | 4×2 | 5×2 | 5×2 | 5×2 | 6×2 | 6×2 | 6×2 | |||
| أنظمة الأمان | ثرموستات (منظم حرارة) داخلي لمحرك الضاغط | ||||||||||||||||
| مرحّل حماية الوحدة من الحمل الزائد | |||||||||||||||||
| مفتاح الحماية من الضغط العالي والمنخفض | |||||||||||||||||
| نظام حماية من التجمد | |||||||||||||||||
| مرحّل حماية ضد تغيّر أطوار الكهرباء | |||||||||||||||||
| منظم حرارة (ثيرموستات) لغاز التفريغ | |||||||||||||||||
| مفتاح التحكم بالتدفق | |||||||||||||||||
| الأبعاد | الطول | مم | 2800 | 2950 | 3150 | 3480 | 3480 | 3650 | 3650 | 3750 | 4230 | 4230 | 4350 | 4350 | 4420 | ||
| العرض | مم | 780 | 810 | 850 | 875 | 895 | 1120 | 1300 | 1380 | 1380 | 1480 | 1450 | 1560 | 1650 | |||
| الارتفاع | مم | 1650 | 1650 | 1750 | 1850 | 1850 | 1950 | 1950 | 2100 | 2150 | 2250 | 2250 | 2300 | 2450 | |||
| الوزن الصافي | كجم | 1950 | 2300 | 2650 | 2900 | 3550 | 4050 | 4200 | 4550 | 5100 | 5350 | 5600 | 5850 | 6100 | |||
| الوزن عند التشغيل | كجم | 2250 | 2500 | 2950 | 3300 | 3950 | 4450 | 4600 | 5050 | 5600 | 5950 | 6300 | 6450 | 6700 | |||
- درجة حرارة التكثيف: 48 درجة مئوية
- النسبة الحجمية لمحلول الجلايكول–الماء: 47.8 بالمائة
ملاحظة: تخضع المواصفات للتحديث أو التعديل في أي وقت دون إشعار مسبق، وذلك في إطار التزامنا المستمر بالتطوير وتحسين الأداء.
نصمم ونصع ونُصدر وحدات التبريد الصناعية ومعدات تبريد العملياتبشكل مخصص بالكامل لتلائم مواصفاتك واحتياجاتك الفريدة، لنضمن لك أداءً مثالياً وكفاءة لا تُضاهى.
