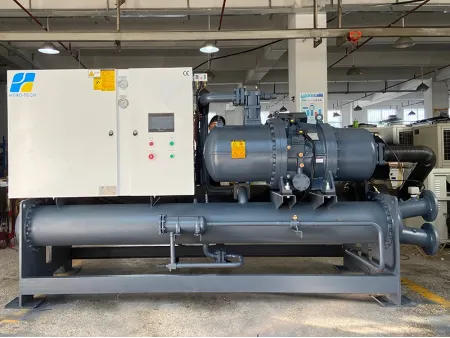

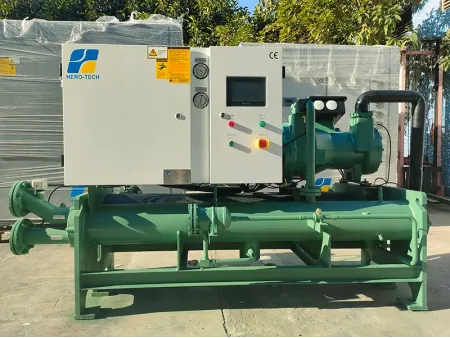

مبرد بالمياه مع ضاغط لولبي (مبرد سكرو شيلر للتبريد بالماء، سكرو شيلر بضاغط حلزوني) Water-Cooled Screw Chiller

طلب عرض سعر

الموقع الإلكتروني: http://industrialchiller-ae.com/1-3-water-cooled-screw-chiller.html

مبرد صناعي مزوّد بضاغط لولبي شبه محكم – أداء فائق وكفاءة لا تُضاهى

قدرة التبريد: من 30 طن إلى 1000 طن – لتلبية جميع الاحتياجات التشغيلية.
نوع المبرد: R22 / R407C (قياسي)، R134A / R513A (اختياري) – حلول تبريد متقدمة ومتوافقة مع البيئة.
مصدر الطاقة: ثلاثي الطور (3 فاز) 380V~415V، 50Hz/60Hz – أداء موثوق ومتوازن.
الضاغط: ضاغط لولبي شبه محكم (خيارات العلامات التجارية: Bitzer، Hanbell، Refcomp، وغيرها)
نطاق درجة حرارة المياه المبردة: 5°C إلى 35°C (درجة حرارة قابلة للضبط)
دقة التحكم في درجة الحرارة: ±1°C إلى 2°C (قابلة للضبط).
خيارات التشغيل المرنة: عاكس أو انطلاق سلس للمحرك (اختياري) – لتوفير الطاقة وحماية النظام.
الحد الأدنى للأبعاد (طول × عرض × ارتفاع): 3240 × 850 × 1340 مم – تصميم مدمج يلائم أي بيئة صناعية.

الميزات

ضواغط عالية الكفاءة: تستخدم هذه المبردات ضواغط لولبية شبه محكمة من علامات تجارية عالمية مرموقة مثل Hanbell، Refcomp، وBitzer. تصميم الدوار 5:6 يوفر كفاءة أعلى بنسبة 20–30 بالمائة مقارنة بالنماذج القياسية، ويتيح تعديل السعة بسلاسة وبدون خطوات، لتلبية احتياجات التبريد بدقة.
أداء ممتاز تحت الحمل الكامل: تم تصميم هذه المبردات للعمل بكفاءة عالية في ظروف الحمل الكامل والمستمر، مع تحقيق توفير كبير في الطاقة عند التشغيل في ظروف الاستقرار.
وحدة تحكم ذكية: توفر وحدة التحكم ذا الحاسوب الدقيق استقراراً عالي الدقة في درجة الحرارة، مع إمكانية المراقبة عن بُعد والتشخيص الذاتي للنظام. بعض النماذج تدعم التكامل مع تقنيات إنترنت الأشياء وتحليل البيانات الكبيرة لمساعدة المشغلين على تتبع الأداء وتحسينه باستمرار.

نقل حراري محسن: يستخدم المبخر والمكثف أنابيب نحاسية مجوفة، أو مموجة، أو شبه منحرف لتحسين تبادل الحرارة. بعض النماذج مزودة بمبخرات مغمورة لتوسيع مساحة التبادل الحراري وزيادة استقرار التبريد.
حماية متقدمة للنظام: تشمل أجهزة الحماية من الضغط العالي والمنخفض، الحمل الزائد، التجمّد، وارتفاع حرارة الضاغط. بعض النماذج مجهزة أيضاً بصمام أمان وسدادة انصهارية لتعزيز الحماية أثناء التشغيل الطويل.
كفاءة استثنائية وراحة تشغيلية: تتميز هذه المبردات بمعامل أداء (COP) يتجاوز 4.5، مما يضمن كفاءة عالية ومستوى ضوضاء منخفض بفضل التبريد بالماء. كما تتوفر خيارات لاستعادة الحرارة لتحقيق الاستفادة القصوى من الطاقة.

المواصفات الفنية

مبرد سكرو شيلر للتبريد بالماء (مع ضاغط حلزوني واحد)

الطراز (HTS-***)			40W	50W	60W	80W	90W	120W	135W	170W	200W	240W	280W	300W
القدرة التبريدية المصممة	7℃	كيلوكالوري في الساعة	102770	134848	144910	193844	228416	268664	314674	399384	496736	578436	677680	764540
		كيلو وات	119.5	156.8	168.5	225.4	265.6	312.4	365.9	464.4	577.6	672.6	788	889
	12℃	كيلوكالوري في الساعة	122980	161422	173376	231942	273308	321554	376594	477988	594518	692386	811066	915126
		كيلو وات	143	187.7	201.6	269.7	317.8	373.9	437.9	555.8	691.3	805.1	943.1	1064.1
القدرة الكهربائية الداخلة		كيلو وات	30.3	38	41.9	54,8	62.1	72.1	86.2	105.6	133	151.6	178.6	206.8
مصدر الطاقة			380V~415V 50Hz/60Hz (3 فاز/ ثلاثي الطور)
المبرد	النوع		R22 / R407C
	كمية مادة التبريد (الفريون)	كجم	22	27	33	42	48	55	68	88	110	121	143	165
	التحكم		صمام التمدد الحراري
الضاغط	النوع		ضاغط حلزوني شبه مغلق
	القدرة	كيلو وات	30.3	38	41.9	54.8	62.1	72.1	86.2	105.6	133	151.6	178.6	206.8
	طريقة بدء التشغيل		Y-△
	التحكم في القدرة التبريدية	%	0-25-50-75-100
المبخر	النوع		مبخر أنبوبي ذو غلاف/ مبادل حراري لوحي من الفولاذ المقاوم للصدأ
	حجم المياه المبردة عند 7 درجات مئوية	م3 / ساعة	20.5	26.1	29.5	39.5	45.6	49.7	62.4	81	98	115	135.7	153
	فرق ضغط الماء	كيلو باسكال	32	35	38	42	42	45	40	43	45	45	43	47
	وصلة الأنبوب	إنش	3	3	3	3	3	4	4	5	6	6	6	8
المكثف	النوع		المكثف الأنبوبي ذو الغلاف
	حجم مياه التبريد	م3 / ساعة	25	32.3	36.6	49.2	56	61.7	77	101	125	125	170	191
	فرق ضغط الماء	كيلو باسكال	42	42	43	43	43	45	48	46	48	48	45	47

	وصلة الأنبوب	إنش	3	3	3	3	3	4	4	6	6	6	6	8
أنظمة الحماية			الحماية الداخلية للضاغط حماية من زيادة التيار الكهربائي حماية الضغط العالي/الضغط المنخفض حماية من ارتفاع درجة الحرارة حماية معدل التدفق حماية ترتيب الأطوار / فقدان طور حماية عند مستوى سائل التبريد المنخفض الحماية من التجمد حماية من ارتفاع حرارة العادم
الأبعاد	الطول	مم	3240	2550	2550	3040	3030	3045	3550	3550	3605	3900	4300	4500
	العرض	مم	850	920	1070	980	1050	1060	1110	1185	1300	1380	1480	1480
	الارتفاع	مم	1340	1480	1390	1800	1765	1765	1765	1820	1955	1750	1780	1780
الوزن الصافي		كجم	900	1050	1200	1800	1900	2050	2500	2650	3150	3350	3850	4160
الوزن عند التشغيل		كجم	1050	1200	1350	1980	2150	2250	2700	2900	3400	3650	4150	4460

البيانات المقدمة في الجدول أعلاه تستند إلى الشروط التصميمية التالية:

درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
درجة حرارة دخول/خروج الماء المبرد: 35 درجة مئوية / 35 درجة مئوية

ملاحظة: بالنسبة للوحدات التي تستخدم غاز التبريد R407C، فإن قدرة التبريد تكون أقل بحوالي 5 بالمائة مقارنة بالنماذج التي تعمل بغاز R22.
نحتفظ بالحق في تعديل المواصفات الفنية دون إشعار مسبق، بما يضمن مواكبة أحدث المعايير والجودة العالية لمنتجاتنا.

مبرد سكرو شيلر للتبريد بالماء (مع ضاغطان)

الطراز (HTS-***)			100WD	120WD	160WD	180WD	240WD	270WD	300WD	340WD	400WD	480WD	520WD	560WD	600WD
القدرة التبريدية المصممة	7℃	كيلوكالوري في الساعة	269696	289820	387688	482632	537328	629348	764196	798968	993472	1156872	1245280	1355360	1529080
		كيلو وات	313.6	337	450.8	561.2	624.8	731.8	888.6	928.8	1155.2	1345.2	1448	1576	1778
	12℃	كيلوكالوري في الساعة	322844	346752	463884	577576	643108	753188	914696	955976	1189036	1384772	1490380	1622132	1830252
		كيلو وات	375.4	403.2	539.4	671.6	747.8	875.8	1063.6	1111.6	1382.6	1610.2	1733	1886.2	2128.2
القدرة الكهربائية الداخلة		كيلو وات	76	83.8	109.6	132.2	144.2	172.4	206.4	211.2	266	303.2	327	357.2	403.6
مصدر الطاقة			3Ph 380V-415V 50Hz/60Hz
المبرد	النوع		R22 / R407C
	كمية مادة التبريد (الفريون)	كجم	27×2	33×2	42×2	48×2	55×2	68×2	77×2	88×2	110x2	121×2	132x2	143×2	165×2
	التحكم		صمام التمدد الحراري
الضاغط	النوع		ضاغط حلزوني شبه مغلق
	القدرة	كيلو وات	38×2	41.9×2	54.8×2	66.1×2	72.1×2	86.2×2	103.2×2	105.6×2	133x2	151.6×2	163.5×2	178.6×2	201.8x2
	طريقة بدء التشغيل		Y-△
	التحكم في القدرة التبريدية	%	0-25-50-75-100
المبخر	النوع		مبخر أنبوبي ذو غلاف
	حجم المياه المبردة عند 7 درجات مئوية	م3 / ساعة	52.2	59	79	91.2	99.4	124.8	151.6	162	169	231.4	254	271.4	306
	فرق ضغط الماء	كيلو باسكال	42	42	46	43	45	45	43	48	44	45	42	45	46
	وصلة الأنبوب	إنش	4	4	5	6	6	6	8	8	8	8	10	10	10
المكثف	النوع		مكثف أنبوبي ذو غلاف
	حجم مياه التبريد	م3 / ساعة	64.6	73.2	98.4	112	123.4	154	191	202	248	290	318	340	382
	فرق ضغط الماء	كيلو باسكال	41	42	42	45	48	46	48	48	46	42	48	48	48
	توصيلة الأنبوب	إنش	3×2	3×2	3×2	3×2	4×2	4×2	4×2	5×2	5×2	5×2	6×2	6×2	6×2
أنظمة الحماية			الحماية الداخلية للضاغط حماية من زيادة التيار الكهربائي حماية الضغط العالي/الضغط المنخفض حماية من ارتفاع درجة الحرارة حماية معدل التدفق حماية ترتيب الأطوار / فقدان طور حماية عند مستوى سائل التبريد المنخفض الحماية من التجمد حماية من ارتفاع حرارة العادم
الأبعاد	الطول	مم	2800	2950	3150	3480	3480	3650	3650	3750	4230	4230	4350	4350	4420
	العرض	مم	780	810	850	875	895	1120	1220	1300	1380	1480	1450	1560	1650
	الارتفاع	مم	1650	1650	1750	1850	1850	1950	1950	2100	2150	2250	2250	2300	2450
الوزن الصافي		كجم	1850	2200	2650	2800	3450	3950	4100	4450	5000	5250	5500	5750	6000
الوزن عند التشغيل		كجم	2150	2500	2970	3400	4160	4350	4700	5050	5700	5950	6100	6350	6600

البيانات المقدمة في الجدول أعلاه تستند إلى الشروط التصميمية التالية:

درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
درجة حرارة دخول/خروج الماء المبرد: 35 درجة مئوية / 35 درجة مئوية

مبرد سكرو شيلر للتبريد بالماء (مع 4 ضواغط)

الطراز (HTS-***)			320WF	360WF	440WF	540WF	680WF	760WF	960WF	1040WF	1120WF	1200WF
القدرة التبريدية المصممة	7℃	كيلوكالوري في الساعة	775376	913664	1074656	1258696	1597536	1913328	2313744	2490560	2710720	3058160
		كيلو وات	901.6	1062.4	1249.6	1463.6	1857.6	2224.8	2690.4	2896	3152	3556
	12℃	كيلوكالوري في الساعة	927768	1093232	1286216	1506376	1911952	2289664	2769544	2980760	3244264	3660504
		كيلو وات	1078.8	1271.2	1495.6	1751.6	2223.2	2662.4	3220.4	3466	3772.4	4256.4
القدرة الكهربائية الداخلة		كيلو وات	219.2	248.4	288.4	344.8	422.4	508.4	606.4	654	714.4	807.2
مصدر الطاقة			380V-415V 50Hz/60Hz (3 فاز)
المبرد	النوع		R22 / R407C
	كمية مادة التبريد (الفريون)	كجم	42×4	48×4	55×4	68×4	88×4	108×4	121×4	132×4	143×4	165×4
	التحكم		صمام التمدد الحراري
الضاغط	النوع		ضاغط حلزوني شبه مغلق
	القدرة	كيلو وات	54.8×4	62.1×4	72.1×4	86.2×4	105.6×4	127.1×4	151.6×4	163.5×4	178.6×4	201.8×4
	طريقة بدء التشغيل		Y-△
	التحكم في القدرة التبريدية	%	0-25-50-75-100
المبخر	النوع		مبخر أنبوبي ذو غلاف
	حجم المياه المبردة عند 7 درجات مئوية	م3 / ساعة	158	182.4	198.8	249.6	324	382.8	462.8	508	542.8	612
	فرق ضغط الماء	كيلو باسكال	46	43	45	45	48	43	45	42	45	46
	وصلة الأنبوب	إنش	8×2	8×2	10×2	10×2	10×2	10×2	12×2	12×2	8×4	8×4
المكثف	النوع		مكثف أنبوبي ذو غلاف
	حجم مياه التبريد	م3 / ساعة	196.8	224	246 8	308	404	476	580	636	680	764
	فرق ضغط الماء	كيلو باسكال	42	45	48	46	48	45	42	48	48	48
	توصيلة الأنبوب	إنش	5×2	5×2	6×2	6×2	8×2	4×4	4×4	6×4	6×4	6×4
أنظمة الحماية			الحماية الداخلية للضاغط حماية من زيادة التيار الكهربائي حماية الضغط العالي/الضغط المنخفض حماية من ارتفاع درجة الحرارة حماية معدل التدفق حماية ترتيب الأطوار / فقدان طور حماية عند مستوى سائل التبريد المنخفض الحماية من التجمد حماية من ارتفاع حرارة العادم
الأبعاد	الطول	مم	3150	3480	3480	3650	3750	3750	4230	4350	4350	4420
	العرض	مم	1700	1750	1790	2240	2600	2900	2960	2900	3300	3300
	الارتفاع	مم	1750	1850	1850	1950	2100	2150	2250	2250	2300	2450
الوزن الصافي		كجم	2650	2800	3450	3950	4450	4700	5250	5500	5750	6000
الوزن عند التشغيل		كجم	3200	3380	4160	4760	5270	5460	6100	6400	6680	6970

البيانات المقدمة في الجدول أعلاه تستند إلى الشروط التصميمية التالية:

درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية
درجة حرارة دخول/خروج الماء المبرد: 35 درجة مئوية / 35 درجة مئوية

التطبيقات (الاستخدام)

القطاع الصناعي

القطاع الكيميائي والصيدلاني: مثالي للتحكم في درجات الحرارة في المفاعلات، والحفاظ على استقرار عمليات التبلور، وضمان ظروف دقيقة أثناء إنتاج الأدوية.
صناعة البلاستيك: يحافظ على درجات الحرارة المناسبة للقوالب في خطوط الحقن والبثق، مما يسرع الإنتاج ويحسن جودة الأسطح.
تصنيع الإلكترونيات: يساعد على تبديد الحرارة من آلات القطع بالليزر ومعدات أشباه الموصلات، مما يحمي الأجزاء الحساسة.
معالجة المعادن: يدعم التبريد في عمليات الطلاء الكهربائي والمعالجة الحرارية، ويقلل الإجهاد الحراري مع إطالة عمر المعدات.

القطاع التجاري

مناسب لضمان التبريد المستمر على مدار السنة للمساحات الكبيرة مثل المولات التجارية، والمجمعات والمراكز التجارية المركزية (CBD)، والفنادق الفاخرة.
المبردات المائية اللولبية تحافظ على درجات الحرارة مستقرة في غرف التبريد والخزائن المبردة، للحفاظ على نضارة الأطعمة والأدوية.

التطبيقات الخاصة

القطاع الطبي والمختبرات: يُستخدم في تبريد أجهزة التصوير بالرنين المغناطيسي (MRI) وفي مختبرات الـPCR للحفاظ على بيئات خاضعة للرقابة، مما يضمن استقرار دقيق في درجات الحرارة وتشغيلاً خالياً من الاهتزازات.
الطاقة الجديدة وصناعة السيارات: مناسب لتلبية احتياجات التبريد لخطوط إنتاج البطاريات وعمليات الصب في تصنيع المركبات.

مراكز البيانات وقطاع الطاقة

مراكز الحوسبة الفائقة: يُستخدم لتوفير تبريد مستمر لخزائن الخوادم عالية الكثافة في البيئات ذات البيانات الثقيلة.
محطات الطاقة: ينظم درجة حرارة زيت تشحيم التوربينات ويوفر التبريد لأنظمة التدفئة والتهوية وتكييف الهواء في غرف التحكم.

أخبرنا عن مشروعك

نصمم ونصع ونُصدر وحدات التبريد الصناعية ومعدات تبريد العملياتبشكل مخصص بالكامل لتلائم مواصفاتك واحتياجاتك الفريدة، لنضمن لك أداءً مثالياً وكفاءة لا تُضاهى.
