سلسلة (5kN-50kN) ETM-C

Electromechanical Universal Testing Machine

هذه الماكينة تجسد الجودة التي تتحدى الحدود، حيث تم تصميمها لترسيخ معايير جديدة في اختبارات المواد ذات الأحمال المتوسطة والعالية. وبفضل قدرة استيعابية تصل إلى 50 كيلونيوتن، تمنحك هذه الماكينة دقة فائقة في تنفيذ طيف واسع من الاختبارات، تشمل: الشد، والضغط، والانحناء، والقص، بالإضافة إلى التطبيقات الميكانيكية المعقدة. وسواء كنت تعمل على المواد المعدنية أو المواد غير المعدنية، فإن هذه الماكينة هي خيارك الأمثل لضمان أعلى درجات الموثوقية والكفاءة في تحليل خصائص المواد وتطويرها.

كما تجدر الإشارة إلى أنها تمثل ثباتٌ لا يضاهى ودقةٌ تتخطى الحدود، لأنها تجمع بين هيكل مزدوج الأعمدة فائق الصلابة ورأس عرضي واسع المدى، لتقديم منظومة هندسية تتسم بمقاومة استثنائية للقوى الجانبية. كما يضمن هذا التناغم الهيكلي ثباتاً مطلقاً وأداءً فائق الدقة، حتى في أصعب اختبارات التشوه الكبير، مما يمنحك نتائج موثوقة تحت أقصى ظروف الإجهاد.

وهنا المرونة الهندسية بلا قيود - ولأننا ندرك تنوع أبعاد العينات واختلاف تكوينات الاختبار، فقد صُممت هذه الماكينة لتمنحك حلولاً مخصصة تناسب تطلعاتك، حيث تتوفر بخيارات هيكلية متنوعة تشمل الارتفاع القياسي والارتفاع الممتد. كما صُمم هذا التنوع لضمان احتواء أوسع نطاق من أحجام العينات وتوفير المساحة اللازمة لدمج الملحقات المعقدة، مما يمنح المختبر آفاقاً أوسع للاختبار والابتكار.

كما أن التطبيقات تتجاوز التوقعات، حيث تلبي طموحاتكم في الاختبارات المتقدمة، لأنها صُممت لتكون منصةً قابلة للتطوير، حيث يمكن تجهيزها بمجموعة واسعة من الملحقات الاختيارية. وبدءاً من أفران درجات الحرارة العالية المدمجة، وغرف المحاكاة البيئية، وصولاً إلى أحدث تقنيات قياس الاستطالة الآلية والبصرية. كما إن هذا التنوع الفريد يحول الماكينة إلى أداة بحثية شاملة، مما يمنح مختبركم مرونة فائقة وقدرة استثنائية على خوض غمار تطبيقات لم تكن ممكنة من قبل.

وعلاوة على ذلك، فإنها تتميز بدقة ميكانيكية وإنتاجية تتخطى التوقعات، حيث يرتقي نظام التوجيه المزدوج العمود بمعايير الأداء عبر توفير صلابة جانبية فائقة، تضمن أعلى مستويات الاستقامة والمحاذاة ودقة متناهية في القياسات الميكانيكية. ولأن الوقت هو جوهر الإنتاجية، تم تزويد الماكينة بمحركات جبارة تمنحك سرعة اختبار تصل إلى 2000 مم/دقيقة وسرعة ارتداد تبلغ 2400 مم/دقيقة، مما يضمن تسريع وتيرة العمل في مختبركم ورفع الكفاءة التشغيلية إلى أقصى حدودها.

التطبيقات (مجالات الاستخدام)

في صناعة البوليمرات والمواد المرنة: البلاستيك، المطاط، والإيلاستومر (المواد المرنة). وفي الصناعات الإلكترونية والدقيقة: الموصلات الإلكترونية والمكونات الصغيرة. وفي صناعة المعادن والأسلاك: الأسلاك والكابلات المعدنية بمختلف أنواعها. وفي صناعة المواد الرقيقة والمنسوجات: الأفلام، الأقمشة والمنسوجات، والورق. وفي حلول التغليف واللواصق: مواد التغليف الغذائي والمواد اللاصقة. وفي التقنيات الحيوية والهندسية: المواد الحيوية، والزنبركات / النوابض، وغيرها.

المعايير
  • ISO 7500-1, ISO 9513, ISO6892, ISO527, ISO 694, ISO 178, ISO 1922, ISO 7743, ISO 34, ISO 37, ISO 1184, ISO 6383, ISO 3036, ISO 13934, ISO 13937, ISO 8510, ISO 1924, ASTM E8, ASTM E4, ASTM E 83, ASTM E4, ASTM A370, ASTM D638, ASTM D695, ASTM D790, ASTM D732, ASTM D412, ASTM D882, ASTM F1306, ASTM D5053, ASTM D624
  • GB/T 1040, GB/T 1041, GB/T 9341, GB/T 328, GB/T2568, GB/T 528, GB/T2790, GB/T 2791, GB/T 16491, GB/T 2611
  • JJG 139, JJG 475
المواصفات الفنية
الطراز ETM504C ETM304C ETM254C ETM204C ETM104C ETM503C
السعة، كيلو نيوتن (kN) 50 30 25 20 10 5
طراز الهيكل هيكل بطراز مكتبي (شكل طاولة مكتبية)
حيز منطقة الاختبار واحدة/ ثنائية
السرعة القصوى (مم/ دقيقة) 900
السرعة الأدنى (مم/ دقيقة) 0.00005
سرعة العودة القصوى (مم/دقيقة) 1500
دقة تحديد الموضع (ميكرومتر μm) 0.01
مسافة حركة العارضة H (مم) 1000
عرض منطقة الاختبار W(مم) 420
الأبعاد الكلية AxBxC، مم 770×640×1700
عرض شاشة اللمس (A1)، مم 1350
صلابة الهيكل، كيلو نيوتن/ مم 180
الوزن الصافي (كجم) 370 (مساحة فردية) ، 420 (مساحة مزدوجة)
القدرة الكهربائية 1.5 kW
مصدر الطاقة 220V±10%, 50Hz/60Hz (أحادي الطور، 1 فاز)
نطاق القوة 500N-50kN 0.2%-100%FS, 10N-250N 0.4%-100%FS
دقة تطبيق القوة ±0.5% من القيمة المقروءة
دقة سرعة الاختبار ±0.2% من السرعة المحددة
دقة التموضع ±0.2% من الموضع المحدد، أو 0.01mm، أيهما أكبر
دقة وضوح القوة 1/600,000 من النطاق الكامل (FS)
دقة وضوح الاستطالة (التمدد) 1/600,000 من النطاق الكامل (FS)
تردد أخذ العينات للبيانات أحادي القناة، هرتز 1200
تردد التحكم، هرتز 1200
الأبعاد (مم)
الطراز الأبعاد الكلية مشوار حركة العارضة (الرأس المتحرك)، مم عرض منطقة الاختبار أبعاد الوحدة الرئيسية
A×B×C H W A1
طراز قياسي (مساحة واحدة) 770×640×1700 1000 420 1350
طراز قياسي (مساحة مزدوجة) 770×640×1760 900
طراز بارتفاع إضافي قدره 300 مم (مساحة فردية) 770×640×2000 1300
طراز بارتفاع إضافي قدره 300 مم (مساحة مزدوجة) 770×640×2060 1200
طراز بارتفاع إضافي قدره 600 مم (مساحة فردية) 770×640×2300 1600
طراز بارتفاع إضافي قدره 600 مم (مساحة مزدوجة) 770×640×2360 1500

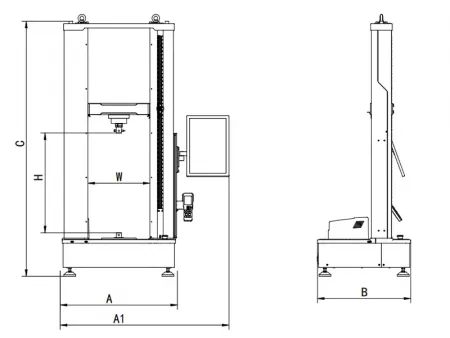

  • مساحة اختبار مفردة

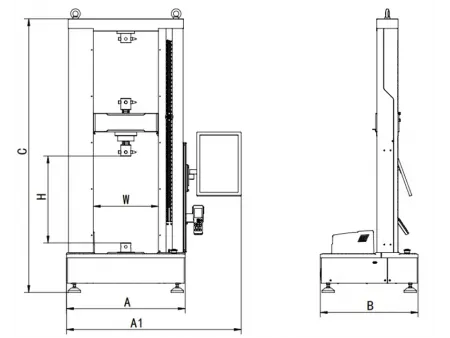

  • مساحة اختبار مزدوجة
