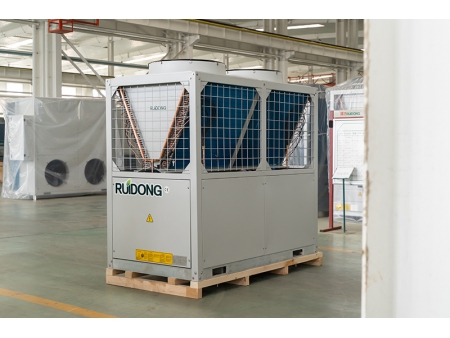

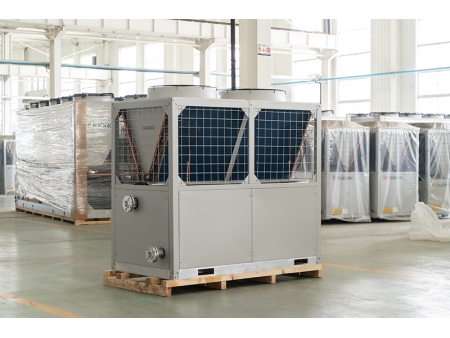

شيلر تبريد هوائي (مبرد بالهواء) مع ضاغط حلزوني (سكرول) ومضخة حرارية (بقدرة من 60 إلى 480 كيلو وات) Air Cooled Scroll Water Chiller and Heat Pump, 60kW-480kW

طلب عرض سعر

الموقع الإلكتروني: http://ruidonghvac.asia/2-4-air-cooled-scroll-water-chiller.html

تنزيل ملفات PDF

شاهد الفيديو

المواصفات الفنية

شيلر تبريد هوائي (مع مضخة حرارية/ هيت بمب) – طراز قياسي

الطراز			RLSFW60(R)	RLSFW68(R)	RLSFW75(R)	RLSFW90(R)	RLSFW120(R)	RLSFW136(R)	RLSFW150(R)	RLSFW180(R)	RLSFW240(R)	RLSFW360(R)	RLSFW480(R)
قدرة التبريد القياسية		kW	56	68	71	86	116	136	142	172	232	352	464
القدرة المستهلكة للتبريد		kW	16.3	21.1	20.6	27.8	35.8	42.2	41.2	55.6	71.6	110	143.2
EER			3.44	3.22	3.45	3.09	3.24	3.22	3.45	3.09	3.24	3.20	3.24
تيار التشغيل		A	28.8	41.2	44	45.2	54.2	80.4	88	90.4	108.4	192	215.4
قدرة التدفئة القياسية		kW	59.4	70	72	92.4	124	140	144	184.8	248	366	496
القدرة المستهلكة للتدفئة		kW	16.1	22.1	20.3	27.2	35.1	44.1	40.5	54.4	70.2	106.6	140.4
COP			3.69	3.17	3.55	3.40	3.53	3.17	3.56	3.40	3.53	3.43	3.53
تيار التشغيل		A	28.5	39.5	43	41.3	53.3	76.4	86	82.6	106.7	190.8	213.3
أقصى تيار تشغيل		A	41	48.2	61.2	71	86	96.4	122.4	142	172	244	345
قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر)		mm²	3×16 2×10	3×16 2×10	3×25 2×16	3×25 2×16	3×35 2×16	3×35 2×16	3×50 2×25	(3×25 2×16)×2	(3×35 2×16)×2	3×150 2×70	3×185 2×95
الضاغط (كمبروسر)	النوع		حلزوني بإغلاق محكم
	العدد		2	2	1	2	2	4	2	4	4	4	4
	مصدر الطاقة		380V/3PH/50HZ
	طريقة التشغيل		تشغيل مباشر
	المبرد	النوع	R410A/R407C
		وزن شحنة المبرد (كجم)	6*2	6.5*2	13.5	8*2	12*2	6.5*4	13.5*2	8*4	12*4	16*4	24*4
		وحدة التحكم	صمام تمدد إلكتروني (EXV)
المبخر	النوع		نوع الغلاف والأنبوب
	انخفاض ضغط المياه	kPa	70	70	70	70	70	70	70	70	70	70	70
	قطر أنبوب المياه DN		50	50	50	50	65	65	65	65	80	100	125
	تدفق المياه	m3/h	9.6	11.7	12.2	14.8	20.0	23.4	24.4	29.6	40.0	60.5	79.8
نوع المكثف			أنابيب نحاسية بسنون لولبية داخلية وزعانف ألومنيوم محبة للماء
مروحة المكثف	نوع المروحة		محورية	محورية	محورية	محورية	محورية	محورية	محورية	محورية	محورية	محورية	محورية
	عدد المرواح		2	2	2	2	2	4	2	4	4	8	10
	القدرة	kW	0.55×2	0.75×2	0.75×2	1.1×2	1.5×2	0.75×4	1.8×2	1.1×4	1.5×4	1.1×8	1.1×10
	تدفق الهواء	m3/h	20000	25000	25000	32000	40000	50000	44000	64000	80000	128000	160000
الأبعاد	الطول	mm	2110	2110	2110	2110	2280	2120	2280	2330	2330	4100	5010
	العرض	mm	1080	1080	1080	1080	1200	2160	1200	2217	2217	2250	2250
	الارتفاع	mm	1870	1870	2070	2070	2080	1890	2330	2080	2080	2440	2440
الوزن الصافي		kg	700	700	660	900	920	1360	980	1800	2100	3800	4500
الوزن عند التشغيل		kg	760	760	690	980	1120	1480	1180	1960	2240	4180	4980
مستوى الضجيج		dB(A)	73	73	74	73	76	73	78	78	78	80	80
ملاحظات		1. ظروف تشغيل التبريد القياسية: درجة الحرارة المحيطة 35درجة مئوية جافة / 24درجة مئوية رطبة، درجة حرارة دخول الماء البارد 12 درجة مئوية، ودرجة حرارة الخروج 7 درجات مئوية. 2. ظروف تشغيل التدفئة القياسية (I): درجة الحرارة المحيطة 7 درجات مئوية جافة / 6درجات مئوية رطبة، درجة حرارة دخول الماء البارد 40 درجة مئوية، ودرجة حرارة الخروج 45 درجة مئوية.
إجراءات السلامة والحماية		1. الحماية من ارتفاع وانخفاض الجهد الكهربائي 2. الحماية من التجمد 3. التحكم في درجة الحرارة 4. الحماية من فقدان الطور (الفاز) 5. الحماية من الضغط العالي والمنخفض 6. الحماية من ارتفاع درجة حرارة غاز العادم 7. حماية مدمجة ضد ارتفاع حرارة المحرك 8. الحماية من التيار الزائد 9. صمام الأمان 10. صمام عدم الرجوع (صمام لارجعي)
خيارات أخرى		مضخة مياه داخلية وخزان تمدد، وحدة اتصال RS485، وظيفة تبريد على مدار العام، وحدة تحكم عبر الواي فاي (WIFI)، مانع اهتزاز زنبركي، وسادات مطاطية لامتصاص الصدمات، وغيرها.

شيلر تبريد هوائي (مع مضخة حرارية/ هيت بمب) – نوع EVI

الطراز			RLSFW60RD	RLSFW68RD	RLSFW75RD	RLSFW90RD	RLSFW120RD	RLSFW136RD	RLSFW150RD	RLSFW180RD	RLSFW240RD	RLSFW360RD	RLSFW480RD
قدرة التبريد القياسية		kW	56	68	70	86	116	136	140	172	232	352	464
القدرة المستهلكة للتبريد		kW	16.3	21.1	22.8	27.8	35.8	42.2	45.6	55.6	71.6	110	143.2
EER			3.44	3.22	3.07	3.09	3.24	3.22	3.07	3.09	3.24	3.20	3.24
تيار التشغيل		A	24.8	41.2	44	42.4	54.4	82.4	88	84.8	108.8	192	217.6
قدرة التدفئة القياسية I		kW	59.4	78	85	92.4	124	156	170	184.8	248	366	496
القدرة المستهلكة للتدفئة I		kW	16.1	22.3	22.5	27.2	35.1	44.7	45	54.4	70.2	106.6	140.4
COP I			3.69	3.50	3.78	3.40	3.53	3.49	3.78	3.40	3.53	3.43	3.53
تيار التشغيل		A	24.5	41.6	43	41.3	53.3	80.4	86	82.6	106.7	190.8	213.3
قدرة التدفئة القياسية II		kW	43.4	57	62	67.5	90.6	114	124	135	181.3	267.37	362.6
القدرة المستهلكة للتدفئة II		kW	16.2	21.3	24.8	29.6	35.4	42.6	49.6	59.2	70.8	116.01	141.7
COP II			2.68	2.68	2.50	2.28	2.56	2.68	2.50	2.28	2.56	2.30	2.56
تيار التشغيل		A	24.7	41.6	47.8	45	53.8	83.2	95.6	90	107.6	207.89	215.2
أقصى تيار تشغيل		A	41	50.4	61.2	71	86	96.4	122.4	142	172	244	345
قطر الكابل (أسلاك نحاسية للمسافات ≤ 20 متر)		mm²	3×16 2×10	3×16 2×10	3×16 2×10	3×25 2×16	3×35 2×16	3×35 2×16	3×50 2×25	(3×25 2×16)×2	(3×35 2×16)×2	3×150 2×70	3×185 2×95
الضاغط (كمبروسر)	النوع		نوع سكرول محكم الإغلاق
	العدد		2	2	1	2	1	4	2	4	4	4	4
	مصدر الطاقة		380V/3PH/50HZ
	طريقة التشغيل		تشغيل مباشر
	المبرد	النوع	R410A/R407C
		وزن شحنة المبرد (كجم)	6×2	6.5×2	13.5	8×2	12×2	6.5×4	13.5×2	8×4	12×4	16×4	24×4
		وحدة التحكم	صمام تمدد إلكتروني (EXV)
المبخر	النوع		نوع الغلاف والأنبوب
	انخفاض ضغط المياه	kPa	70	70	70	70	70	70	70	70	70	70	70
	قطر أنبوب المياه DN		50	50	50	50	65	65	65	65	80	100	125
	تدفق المياه	m³/h	8.7	10.66	12.0	13.4	18.1	23.39	24.08	26.8	36.1	60.5	72.2
نوع المكثف			أنابيب نحاسية مسننة (ملولبة) من الداخل وزعانف ألومنيوم محبة للماء
مروحة المكثف	نوع المروحة		محورية	محورية	محورية	محورية	محورية	محورية	محورية	محورية	محورية	محورية	محورية
	عدد المراوح		2	2	2	2	2	4	2	4	4	8	10
	القدرة	kW	0.55×2	0.75×2	0.75×2	1.1×2	1.5×2	0.75×4	1.8×2	1.1×4	1.5×4	1.1×8	1.1×10
	تدفق الهواء	m³/h	20000	25000	25000	32000	40000	50000	44000	64000	80000	128000	160000
الأبعاد	الطول	mm	2110	2110	2110	2110	2280	2110	2280	2330	2330	4100	5100
	العرض	mm	1080	1080	1080	1080	1200	2160	1200	2220	2220	2250	2250
	الارتفاع	mm	1870	1870	2070	2070	2080	1870	2330	2080	2080	2440	2440
الوزن الصافي		kg	700	700	660	900	920	1360	980	1800	2100	3800	4500
الوزن عند التشغيل		kg	760	760	690	980	1120	1480	1180	1960	2240	4180	4980
مستوى الضجيج		dB (A)	73	73	74	73	76	73	78	78	78	80	80
ملاحظات		1. ظروف عمل التبريد القياسية: درجة الحرارة المحيطة 35 درجة مئوية بمقياس الجاف/24 درجة مئوية بمقياس الرطب، درجة حرارة مدخل الماء البارد 12 درجة مئوية، ودرجة حرارة المخرج 7 درجات مئوية. 2. ظروف عمل التدفئة القياسية (I): درجة الحرارة المحيطة 7 درجات مئوية بمقياس الجاف/6 درجات مئوية بمقياس الرطب، درجة حرارة مدخل الماء الساخن 40 درجة مئوية، ودرجة حرارة المخرج 45 درجة مئوية. 3. ظروف عمل التدفئة القياسية (II): درجة الحرارة المحيطة سالب 12درجة مئوية بمقياس الجاف/سالب 13.5 درجة مئوية بمقياس الرطب، درجة حرارة المخرج 41 درجة مئوية.
إجراءات الحماية والسلامة		1. الحماية من ارتفاع وانخفاض الجهد الكهربائي 2. الحماية من التجمد 3. التحكم في درجة الحرارة 4. الحماية من فقدان الطور (فقدان الفاز) 5. الحماية من الضغط العالي والمنخفض 6. الحماية من ارتفاع درجة حرارة غاز العادم 7. حماية داخلية مدمجة من ارتفاع حرارة المحرك 8. الحماية من زيادة التيار (زيادة الأمبير) 9. صمام الأمان 10. صمام عدم الرجوع
خيارات إضافية		مضخة مياه داخلية وخزان تمدد، وحدة اتصال RS485، وظيفة التبريد على مدار العام، وحدة تحكم WIFI، ممتص صدمات زنبركي، وسادة مطاطية ممتصة للاهتزازات والصدمات، إلخ.

الميزات

• تجسد وحدات الشيلرات والمضخات الحرارية المبردة بالهواء قمة الكفاءة الهندسيّة، حيث تجمع بين الأداء الفائق والترشيد الذكي للطاقة، مع مستويات ضجيج أدنى وتصميم هيكلي متطور يضمن سلاسة التشغيل وسهولة الصيانة. كما صُممت هذه الوحدات لتكون القلب النابض لأنظمة التكييف المركزي في أرقى المنشآت، من الفيلات الفاخرة والفنادق إلى المراكز التجارية، المباني الإدارية، والمجمعات المهنية، ملبيةً أدق المتطلبات والمتغيرات بكفاءة منقطعة النظير.
• وتتوفر هذه الأنظمة بطرازين: تبريد فقط وطراز المضخة الحرارية المتكامل. ويتميز الأخير بمرونة استثنائية في التحويل بين وظيفتي التبريد والتدفئة، ليمنحكم أجواءً منعشة في ذروة الصيف، ودفئاً غامراً في قسوة الشتاء، مما يضمن الراحة المثالية على مدار العام.
• وعند تزويد وحدات التبريد الحلزونية بنظام استعادة الحرارة المبتكر، فإنها تتحول إلى مصدر مزدوج للطاقة، حيث توفر المياه الساخنة للاستخدامات الخدمية والمنزلية أثناء عملية التبريد. وهو حل ذكي يلبي احتياجات المياه الساخنة في الفيلات، المطاعم، والنوادي، محققاً أقصى درجات الكفاءة التشغيلية.
• تم تجهيز الوحدات بنظام تحكم ذكي لإزالة الصقيع، يعمل بدقة فائقة لمنع أي فقدان إضافي للحرارة، مما يضمن استقرار الأداء وتوفير الطاقة في مختلف الظروف الجوية.
• تتمتع هذه الوحدات بوظائف تقنية متقدمة تشمل الإدارة الذكية للطاقة، نظام استشعار التجمّد، ومراقبة الجهد الكهربائي. كما تعتمد في جوهرها على ضواغط حلزونية من أرقى العلامات العالمية، تمتاز بقلة الأجزاء المتحركة لضمان تشغيل هادئ وعمر افتراضي مديد يتحدى الزمن.
