معدة حفر أنفاق هيدروليكية كبيرة بمطرقة علوية، KJ 212 Hydraulic Top Hammer Drilling Jumbo

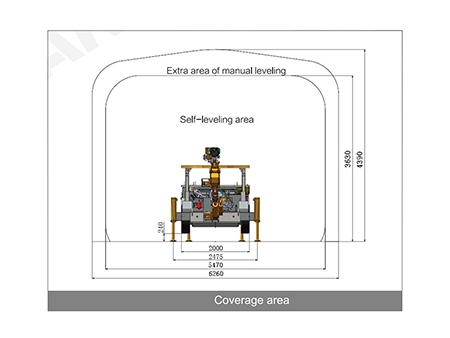

معدة حفر أنفاق هيدروليكية كبيرة بمطرقة علوية فئة KJ 212، يمكن استخدامها لحفر ثقوب الانفجار الرأسية والمائلة والأفقية، وهو مصمم خصيصاً للطرق المنخفضة. من خلال مقطع 2.5 متر × 1.5 متر، يمكن استخدامها في عملية حفر الأنفاق للطرق ذات المقطع 3.5 متر × 1.8 متر - 5 متر × 4.8 متر.
تم تجهيز الذراع الشامل القوي والموثوق به بأفضل شكل لتغطية القسم، ويمكن لذراع الدفع أن يدور بمقدار 360 درجة ويستقر آلياً، بحيث يكون مناسب لتحقيق الحفر والتموضع بسرعة.
وفي الوقت نفسه، يمكن أيضاً استخدام الذراع الكبير لفتح الانجراف العرضي وحفر تثبيت المرساة بشكل جانبي.
يجب أن يضمن ترتيب عربة الحفر رؤية جيدة للمحاور؛
الترتيب في حالة متوازنة. يمكن للوح القاعدة المفصلية القوية ذات الدفع الرباعي ضمان قدرة عربة الحفر على التحرك بمرونة وسرعة وأمان في الطريق الضيق.
يعمل مثقاب الرافعة ذو الطرق عالي التردد على تحسين كفاءة نقل موجة الطرق، وتعزيز معدل الحفر، وتقليل استهلاك أدوات الحفر وتعزيز معدل صلاحية المعدات من خلال اعتماد مكبس الصعود.
مساحة تشغيل واسعة وسلسلة من الوظائف الآلية تساعد السائق على التركيز على الحفر بأمان وسرعة ودقة.
لقد تم حماية كل جزء من أجزاء الصيانة بشكل جيد، كما يجب أن يكون من السهل صيانته في نفس الوقت.

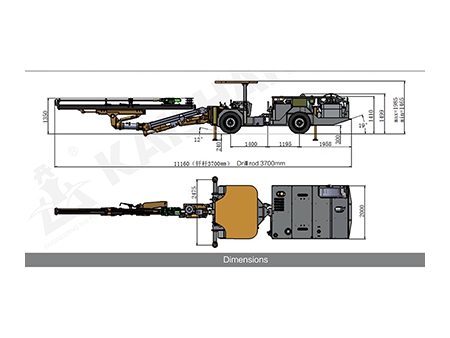

الأبعاد المحيطية (بما في ذلك محطة القدرة المساعدة البصرية)
| الأبعاد المحيطية والوزن | نظام الحفر | |||
| الطول | 11160mm | حفارة الصخور | 1×HC50/R38 | 1×HC109/R38 |
| العرض | 2000 mm | قدرة الضربات | 13kW | 18.8kW |
| الارتفاع | 1465/1985 mm | ضغط الارتفاع | 130bar | 135 لتر في الدقيقة |
| الوزن | 11000 kg | أقصى ضغط دوران | 150bar | 135bar |
| سرعة الدوران (الأفقية) | 10km/h | التردد | 62Hz | 150bar |
| أقصى قدرة على الصعود | 200 | العزم | 325Nm | 47 Hz |
| الحماية الأمنة | قطر الحفرة | Φ45-76 mm | 780Nm | |
| مستوى الضوضاء | ＜100dB(A) | دوران ذراع الدفع | 360° | 45-102mm |
| سقف أمان قابل للضبط | تلبية متطلبات مقاومة التدحرج ومقاومة سقوط الصخور | الحركة التعويضية لذراع الدفع | 1600 mm | |
| نظام دائرة الرياح والمياه | النوع | K 20 | ||
| ضاغط هواء | 1×JN5 | الشكل | إيقاف التسوية الآلية | |
| الإزاحة | 0.5 متر مكعب لكل دقيقة | ذراع الحفر المرن | لا | |
| الضغط | 8bar | وحدة الطاقة الهيدروليكية الكهربائية | ||
| جهاز تشحيم الساق | خزان تزييت التشحيم المضغوط / مضخة تزييت كهرومغناطيسية | محرك كهربائي | 45KW | 55KW |
| استهلاك الغاز للتزييت | 0.3 متر مكعب لكل دقيقة | ذراع الطرق/الدفع/الحفر | مضخة مكبسية ذات إزاحة متغيرة محورية | |
| استهلاك الزيت للتشحيم | 180-250g/h | الدوران | مضخة ترسية | |
| مضخة المياه | 1×CR3 | دقة الفلتر | 10μ | |
| القدرة | 1.5kW | خزان الزيت الهيدروليكي | 240 لتر | |
| خرج المضخة | 3 مترمكعب لكل ساعة | مبرد هيدروليكي | مبرد مياه | |
| لوح القاعدة | جهد التشغيل | 380V | ||
| محرك ديزل | 60kW@2800rpm | التردد | 50Hz | |
| 4BT3.9-C80 | طريقة بداية التشغيل | ستار - دلتا (Δ-Y) | ||
| تنظيف غاز الذيل | محفز غاز القدرة | بكرة الكبل | 1×K440 | |
| نظام الحركة | نظام الحركة المغلق ذو الدفع الرباعي | سعة كابل البكرة | 100m | 80m |
| زاوية التأرجح | تأرجح المحور الخلفي ±6° | القطر الخارجي للكابل | Φ28 mm | Φ32 mm |
| الإطارات | 300-15 | مواصفات الكابل | 3×35 3G6 2×1.5 | 3×50 3G6 2×1.5 |
| آلية التوجيه | التوجيه المفصلي ±35° | |||
| فرملة الوقوف | فرامل قرصية متعددة | |||
| فرملة الطوارئ | ||||
| خزان الوقود | 60 لتر | |||
