JK930

قطر الحفرة: 76 إلى 115 مم
طول قضيب (عمود) الحفر: 3.66 م
أقصى عمق للحفر: 25 م

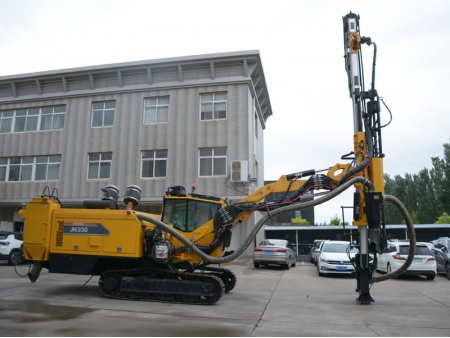

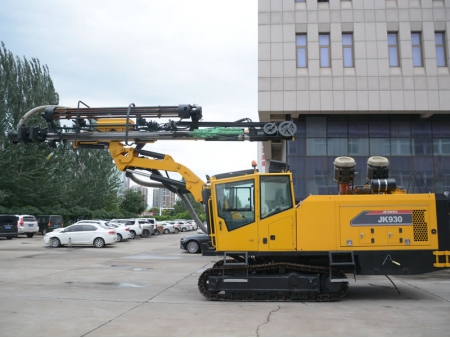

حفار هيدروليكي مجنزر - الحل الأقوى للحفر السطحي بالمطرقة العلوية JK930

يُعتبر هذا الحفار الهيدروليكي بنظام المطرقة العلوية من الآلات الهيدروليكية المتكاملة والتي تتميز بأنها شديدة التحمل، حيث صُممت خصيصاً لتقديم أداء استثنائي في أكثر تطبيقات الإنشاءات تعقيداً. كما إنها تمثل الحل الهندسي الأمثل والأعلى كفاءة لعمليات الحفر في المحاجر الصغيرة والمتوسطة، لأنها تجمع بين مرونة التنفيذ وقوة الإنجاز.

كما تجدر الإشارة إلى أن هذا الحفار يتميز بثباتٌ يروض التضاريس وقوة تتحدى المستحيل، وذلك بفضل مركز ثقله المنخفض ومدى وصول ذراعه الاستثنائي، مما يضمن استمرارية تشغيل قصوى حتى في أكثر التضاريس وعورة وقسوة. وباعتماده على تكنولوجيا 'مونتابيرت' الفرنسية وضاغط الهواء الحلزوني الموفر للطاقة، يضمن هذا الحفار تشغيلاً مستداماً وأداءً لا يضاهى. فضلاً عن ذلك، هذا الحفار يتميز بدقة حفر متناهية وعمراً افتراضياً طويلاً لمكوناته، مما جعله الحل الأكثر كفاءة وموثوقية لمشاريعكم التعدينية والهندسية الكبرى مهما كانت ظروف الموقع.

المواصفات الفنية
الموديل JK930
نظام الحفر الهيدروليكي الفتّاك للصخور نطاق قطر الحفر 76-115 mm
أقصى عمق للاختراق (للحفر) منظومة التغيير الآلي للأعمدة: عمق اختراق متواصل يصل إلى 25 متر
الموديل HC150
النوع طرق هيدروليكي، دوران بمحرك مستقل، ونظام آلي للتخلص من الركام الناتج عن الحفر
قدرة الطرق الصدمية (طاقة الطرق الجبارة) 21kW
تردد الطرق المتواتر 38-41Hz
ضغط الطرق الصدمي 140 بار
سرعة الدوران 0 إلى 145 دورة/ دقيقة
قوة عزم الدوران 883 نيوتن متر
طريقة تشحيم ساق الحفر نظام التزييت بالرذاذ
طريقة تصريف نواتج الحفر (طريقة طرد الركام) آلية النفخ بالهواء المضغوط للتنظيف
نظام التغيير الآلي لأعمدة الحفر كمية أنابيب الحفر المخزنة 7 وحدات جاهزة للتبديل الآلي
قطر أنبوب الحفر (عمود الحفر) T45, T51
طول أنبوب الحفر 3660mm
ضاغط الهواء (كمبروسر هوار) نوع الضاغط ضاغط هواء حلزني أحادي المرحلة
معدل تدفق الهواء الحر 10 متر مكعب/دقيقة عند ضغط 8 بار
نظام نقل القدرة والحركة الماركة والموديل المحرك: كمينز (Cummins) طراز QSC8.3
قدرة الخرج الاسمية / السرعة المقدرة 194كيلووات / 2200 دورة في الدقيقة
سعة خزان وقود الديزل 500 لتر
الذراع النوع ذراع قابلة للطي
زاوية التأرجح (يمين/يسار) 25°/ 25°
المدى الرأسي (لنقطة بدء الحفر) المدى الرأسي للحفر الأفقي: من 3.1 م صعوداً إلى 4.7 م نزولاً
ارتفاع الحفر الأفقي 7 م (كحد أقصى)
نطاق تغطية الحفر الرأسي 17 م2
نظام التلقيم الطول الكلي لمنظومة التلقيم (شاملاً الرأس) 7945mm
المسافة التشغيلية للتلقيم (شوط التلقيم) 4300mm
الهيكل السفلي ونظام الحركة عرض مداس الجنزير (عرض بلاطة الجنزير) 350mm
الخلوص الأرضي (الارتفاع عن سطح الأرض) 455mm
تأرجح الجنزير (نظام التوازن التكيفي للجنازير) ±10º
أقصى سرعة انتقال (سرعة السير القصوى) 3.6 كم/ ساعة
قدرة الصعود (القدرة على تجاوز المنحدرات) قدرة صعود تصل إلى 30 درجة، مع دعم إضافي بالونش للمنحدرات الوعرة (التي تتجاوز 20 درجة)
الأبعاد في وضع التنقل) الطول 11.8m
العرض 2.6m
الارتفاع عارضة حفر أمامية بطول 3.2 متر
الوزن 16.5 طن (تقريباً)
المكونات الرئيسية
  • وحدة ثقب الصخور (Rock Drill)
    تم تجهيز الحفارة بمطرقة هيدروليكية (Drifter) من طراز Montabert HC150 فرنسية الصنع، والتي تولد طاقة صدم تبلغ 21 كيلووات لتحقيق معدلات اختراق فائقة. كما تتيح خاصية التحكم في تردد الطرق للمشغلين مواءمة معايير الحفر مع مختلف التكوينات الصخرية، مما يعزز الكفاءة الإنتاجية ويقلل تكاليف التشغيل. فضلاً عن ذلك، تضمن هذه المنظومة أداءً عالي الكفاءة يتكيف مع كافة الظروف الجيولوجية المتغيرة.
  • الهيكل السفلي
    تعتمد الحفارة نظام حركة بجنازير مخصص للمعدات الإنشائية الثقيلة، يتميز بتصميم (أربع عجلات وجنزير واحد) لا يحتاج إلى الصيانة الدورية، حيث تدعم القاعدة زاوية تأرجح بمقدار ±10 درجات، مما يتيح ضبط زاوية جسم المعدة لحظياً أثناء التنقل في المنحدرات أو أثناء عمليات الحفر. كما يمنح هذا النظام الحفارة قدرة فائقة على التكيف مع التضاريس الوعرة، مع تعزيز مستويات الأمان للمشغل والحفارة على حد سواء.
  • ذراع بوم هيدروليكي مفصلي
    تتميز الحفارة بتصميم معزز للذراع المفصلي القابل للطي، يدعم عمليات الحفر الأفقي والرأسي والمائل بزوايا متعددة. كما تتيح مساحة تغطية الحفر الواسعة إمكانية التشغيل بكفاءة عالية في البيئات ذات التضاريس المعقدة والقاسية، مما يقلل الحاجة لإعادة تموضع المعدة ويضمن إنتاجية قصوى في أصعب المواقع.
  • كمبروسر هواء (ضاغط الهواء)
    تم تزويد الحفارة بضاغط هواء حلزوني من إنتاج شركة أطلس كوبكو (Atlas Copco) العالمية، والذي يضمن أداءً مستقراً وموثوقاً مع استهلاك منخفض للطاقة. كما توفر هذه المنظومة تدفقاً هوائياً مستداماً يدعم عمليات الحفر المتواصلة بكفاءة عالية، مما يقلل من فترات التوقف ويزيد من العمر الافتراضي للمعدة.
  • آلية التلقيم والدفع
    تعتمد الحفارة آلية تلقيم بنظام (سلسلة مدفوعة بمحرك هيدروليكي)، توفر سرعات دفع ورفع خاطفة مع كفاءة تشغيلية عالية. كما أن المنظومة مزودة بمحرك تغذية من طراز Eaton العالمي، مما يضمن أداءً مستقراً وموثوقية تشغيلية طويلة الأمد تحت أقصى ظروف الضغط.
  • نظام تنقية وسحب الهواء
    تعتمد الحفارة نظام فلترة متطور يتألف من ثلاث مراحل، يضمن إمداد كل من المحرك والضاغط (الكمبروسر) بهواء نقي تماماً. كما تتميز المرحلة الأولى بخاصية التنظيف الذاتي عبر دفع الهواء العكسي، مما يلغي الحاجة للفك والتنظيف اليدوي. فضلاً عن ذلك، يساهم هذا التصميم الذكي في منع تسرب الغبار الناتج عن المناولة اليدوية، ويعزز بشكل كبير من موثوقية وعمر النظام بالكامل.
  • المحرك
    الحفارة مجهزة بمحرك من طراز Cummins QSC8.3-C260-30، بقدرة اسمية تبلغ 194 كيلووات، حيث يوفر المحرك طاقة إنتاجية عالية وأداءً يتسم بالموثوقية، مع تصميم يضمن سهولة إجراء عمليات الصيانة.
  • ذراع نظام التغذية
    تُصنّع من سبائك الألومنيوم المشكّلة بالبثق الخاص، وتتم حمايتها ببطانات مسارات من الفولاذ المقاوم للصدأ والمقاوم للتآكل. يمنح هذا الهيكل قوة إنشائية عالية واستقامة مثالية مع الحفاظ على خفة الوزن الإجمالي، مما يساهم في تقليل الأحمال الميكانيكية وتعزيز الموثوقية التشغيلية للحفارة.
