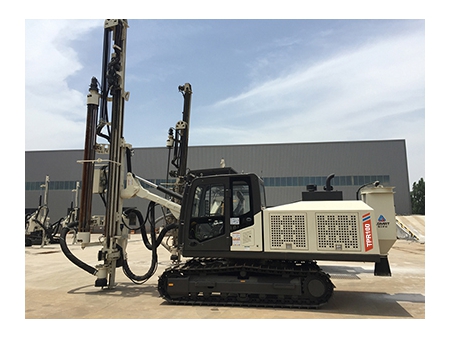

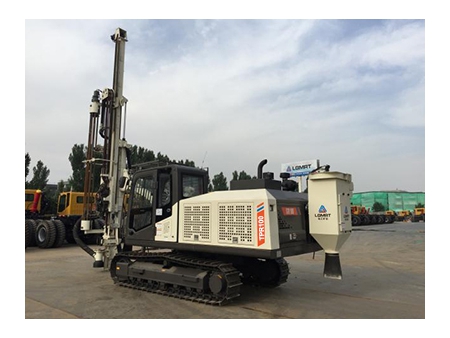

معدة حفر سطحي بمطرقة علوية، TPR100 Surface Top Hammer Drill Rig

طلب عرض سعر

من نحن: http://ksdrillrig.asia/4-4-tpr100-surface-top-hammer-drill-rig.html

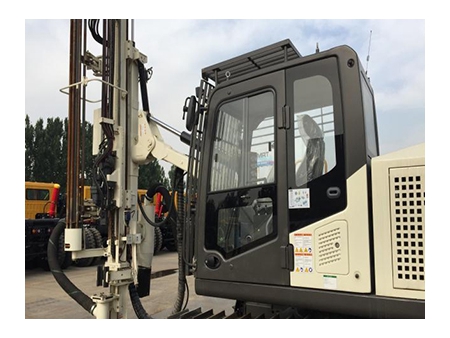

معدة الحفر فئة TPR100 هي منصة حفر قوية ومتعددة الاستخدامات توفر التحكم الهيدروليكي الكامل في بيئة السطح. وهي تستخدم محرك احتراق داخلي ويمكنها الدوران حتى 360 درجة، فضلاً عن توفير التحكم في الكابينة لقضبان التوصيل والفصل وتكييف الهواء.

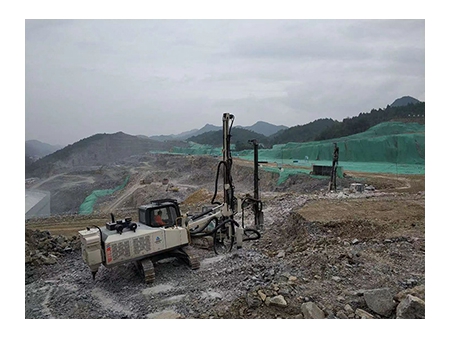

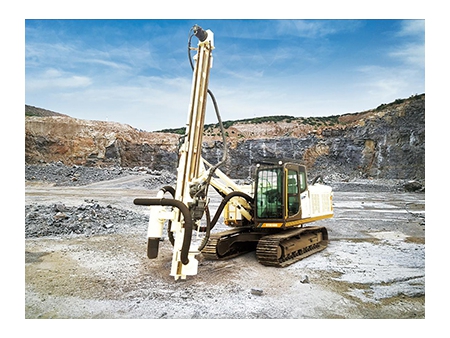

الحفارة فئة TPR100 تعد مناسبة للمحاجر متوسطة الحجم والتعدين السطحي نظراً لنظام الحفر والتحكم في الحفر Sandvik LD100 الفعال والموثوق به إلى جانب تصميمها عالي الجودة المضاد للانسداد ووحدة تعيير القضيب الميكانيكية. يضمن هذا المزيج أقصى قدر من الأداء والدقة.

الخصائص

الإنتاجية العالية
تضمن معدة الحفر السطحي بمطرقة علوية إنتاجية عالية من خلال دمج مثقاب الصخور LD100 من Sandvik، والذي يضمن معدلات اختراق مذهلة.
تغطية الحفر المحسنة
بفضل قدرتها على الدوران بزوايا كاملة، توفر منصة الحفر تغطية حفر واسعة النطاق، مما يسمح بحفر ثقوب متعددة في إعداد واحد.
تقليل التكاليف
تستخدم منصة الحفر نظام تحكم في استشعار الحمل ونظام إدارة الضاغط لتحقيق توفير الطاقة وتقليل تكاليف التشغيل.
موثوقية يمكن الاعتماد عليها
تتميز الحفارة بمكونات هيدروليكية وكهربائية مختارة بعناية والمعروفة بأدائها وموثوقيتها الاستثنائية في بيئات العمل الصعبة.
الصيانة المريحة

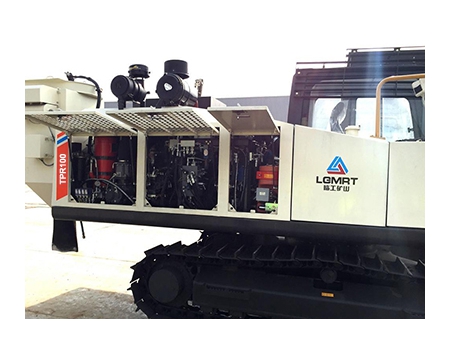

يتيح التصميم الجيد لمعدة الحفر إمكانية إجراء صيانة يومية سهلة على مستوى الأرض، مما يبسط عملية الصيانة.
التركيز على السلامة والبيئة
تمنح الحفارة موديل TPR100 الأولوية للسلامة والبيئة من خلال دمج أجهزة السلامة ونظام جمع الغبار، بما يتماشى مع التزام Sandvik المتعلقة بـ "السلامة أولاً" وثقافة "الصديقة للبيئة"

المواصفات الفنية

الخصائص الرئيسية
قطر الحفر	76-102 mm
قطر الحفرة الأمثل	89 mm
حفر الصخور والقدرة	HL650; 18kW
نظام التحكم	نظام استشعار الحمل THC700
قدرة المحرك	154kW@2200rpm
الأبعاد الكلية	9585 mm3005 mm3440 mm
الوزن الكلي	14260 kg
درجة حرارة المحيط	-10/ 45
وحدة الحفر
نوع الذراع	ذراع مستقيمة واحدة
مدى الرافعة (الحد الأقصى)	4000 mm
زاوية رفع الذراع	-10/ 45°
ذراع التغذية	مصنوعة باستخدام الفولاذ
نوع التغذية	التغذية بالسلسلة
أقصى عزم دوران	1355 Nm
بكرة الأنابيب	قياسية
عدد قضبان الحفر	6 1 (قياسية)
قضيب الحفر القياسي	قضيب الحفر سريع التغيير T45
قضيب الحفر الاختياري	قضيب الحفر سريع التغيير T51
الحد الأقصى لطول القضيب الأول	4250mm
طول القضيب القياسي	3660mm
طول قضيب التغذية	6700 mm
تعويض قضيب التغذية	1200 mm
حركة حفر الصخور	4400mm
قوة الدفع والسحب	20 kN
أقصى سرعة للتغذية	0.8 متر في الثانية
ارتفاع الطوق	1.2m
زاوية تذبذب قضيب التغذية	-30°/ 95°
الحفر الاتجاهي الأفقي	نعم
وحد تجميع الغبار المتحركة	قياسية
العربة
نوع العربة	دوران 360 درجة
أقصى سرعة للحركة	3.5 كم في الساعة
نوع مداس الجنزير ثلاثي الحواف	نوع القضيب أحادي
القدرة على الصعود	30°
مصابيح العمل	4 أمامية، 2 خلفية
مجموعة القدرة
أنبعاثات المحرك	مرحلة III
العلامة التجارية للمحرك	Cummins QSB5.9
قدرة المحرك	154kW@2200RPM
العلامة التجارية للضاغط	Gardner Denver (أصلي من فنلندا)
موديل الضاغط	Enduro 12
ضغط الهواء	7 bar
إزاحة الهواء	6 متر مكعب في الدقيقة
مجمع الغبار
السعة	23 متر مكعب في الدقيقة
مساحة الترشيح	10.4 m2
