معدة حفر أنفاق هيدروليكية بمطرقة علوية كبيرة، KJ 311 Hydraulic Top Hammer Drilling Jumbo
المميزات

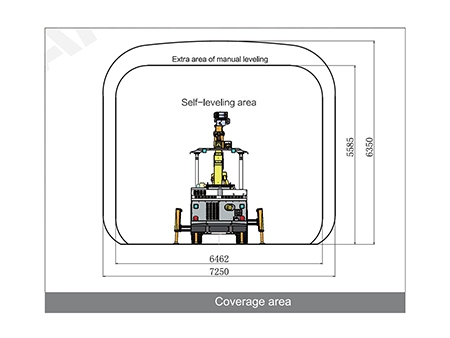

1. الحفارة فئة KJ311 عبارة عن منصة حفر هيدروليكية بمطرقة علوية مصممة لمقطع عرضي يتراوح بين 12 و35 متر مربع للاستخدام في مشاريع التعدين تحت الأرض.
2. يوفر ذراع الحفر الشامل القوي تغطية مناسبة لحفر الوجه. يتيح التوازي الآلي والتدحرج بزاوية 360 درجة تحديد المواقع بسهولة وسرعة ودقة لحفر الوجه والحفر الجانبي وحفر فتحات البراغي.
3. يتيح تكوين المكونات للمشغل الحصول على رؤية واضحة أثناء الحفر والحركة. يسمح الهيكل القوي والمتوازن بشكل جيد للدفع الرباعي لمنصة الحفر في الأنفاق بالتحرك عبر مساحة محدودة وتضاريس صعبة في المناجم. تضمن فرامل الخدمة ذات الدائرة المزدوجة وفرامل الانتظار والطوارئ المغلقة متعددة الأقراص السلامة أثناء النقل بالقطار وعلى التضاريس المنحدرة.
4. توفر معدة الحفر الهيدروليكي عالي التردد الذي أثبت كفاءته في الميدان أداء عالي. يعمل مكبس الطرق شبه المنحرف على تحسين كفاءة نقل موجة الصدمة، بحيث يمكن للمثقاب أن يخترق بشكل أعمق مع تقليل تكلفة قطع الغيار.
5. كابينة المشغل آمنة ومريحة. تعمل العديد من الميزات الآلية على تبسيط التحكم في الحفر حتى يتمكن عمال المناجم من التركيز على الحفر السريع والدقيق.
6. يمكن الوصول بسهولة إلى جميع نقاط الخدمة الخاصة بالجرافة الهيدروليكية الضخمة، مما يسهل الصيانة الروتينية.

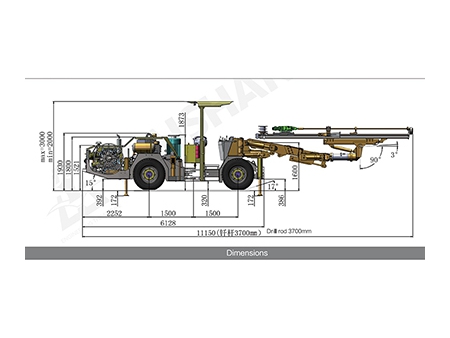

| الأبعاد والوزن | |||
| الطول | 11300mm | ||
| العرض | 1750mm | ||
| الإرتفاع | 2000/3000mm | ||
| الوزن | حوالي 12000 كجم | ||
| سرعة الحركة، الأفقية | 10 كم في الساعة | ||
| القدرة على الإنحدار | 0.25 | ||
| الحماية | |||
| مستوى الضوضاء | < 100 dB(A) | ||
| مظلة أمان قابلة للتعديل | POPS ROPS | ||
| نظام الحفر | |||
| الحفارة | 1×HC50/R38 | 1×HC109/R38 | |
| الوزن | 112KG | 151KG | |
| قدرة الطرق | 13kW | 18.8kW | |
| تدفق الطرق | 105 لتر في الدقيقة | 135 لتر في الدقيقة | |
| قدرة الطرق | 130bar | 135bar | |
| ضغط الدوران | 150bar | 150bar | |
| التردد | 62 Hz | 47 Hz | |
| عزم الدوران | 325Nm | 780Nm | |
| قطر الحفر | 32-89mm | 45-102mm | |
| قياس القضيب | R38-H35-R32 | ||
| التغذية بالدحرجة | 360° | ||
| طول الدفع | 3450mm | ||
| شوط التغذية | 1600mm | ||
| زاوية الرفع | 90° | ||
| زاوية الخفض | 90° | ||
| زاوية التأرجح | يسار 45°، يمين 45° | ||
| الذراع | |||
| الموديل | K26F | ||
| YPE | التوازي الآلي | ||
| تمديد الذراع | 1200mm | ||
| زاوية الرفع | 45° | ||
| زاوية الخفض | 16° | ||
| زاوية التأرجح | يسار 45°، يمين 45° | ||
| محطة الطاقة الهيدروليكية الكهربائية | |||
| قدرة المحرك | ثلاثي الطور AC 45 كيلو وات \ 55 كيلو وات | ||
| طرق تغذية ذراع | مضخة المكبس المتغيرة | ||
| الدوران | مضخة ترسية | ||
| الفلترة | 10μ | ||
| الخزان الهيدروليكي | 240 لتر | ||
| مبرد الزيت الهيدروليكي | مبرد المياه | ||
| الجهد | 380V | ||
| التردد | 50Hz | ||
| البداية | ستار - دلتا (Δ-Y) | ||
| بكرة الكبل | 1×K440 | ||
| طول الكبل | 100m /80m | ||
| قياس الكبل | Φ28mm/Φ32mm | ||
| نوع الكبل | 3×35 3G6 2×1.5 | ||
| 3×50 3G6 2×1.5 | |||
| نظام المياه والهواء | |||
| الضاغط | 1×JN5 | ||
| الخرج | 0.5 متر مكعب في الدقيقة | ||
| الضغط | من 5 إل 7 بار | ||
| تزييت الساق | رذاذ زيتي | ||
| استهلاك الهواء لتزييت الساق | 0.3 متر مكعب في الدقيقة | ||
| استهلاك زيت تشحييم الساق | من 180 إلى 250 جم في الساعة | ||
| مضخة التنظيف | 1×CR3 | ||
| القدرة | 1.5kW | ||
| الخرج | 3 متر مكعب في الساعة | ||
| الهيكل السفلي | |||
| محرك الديزل | DEUTZ BF4L2011، 53 كيلو وات، 2800 لفة في الدقيقة | ||
| تنظيف غاز الذيل | محفزات العادم | ||
| نظام الدفع | دفع رباعي (4-wheel drive) | ||
| التذبذب | المحور الخلفي10°± | ||
| الإطارات | 11.00-20 | ||

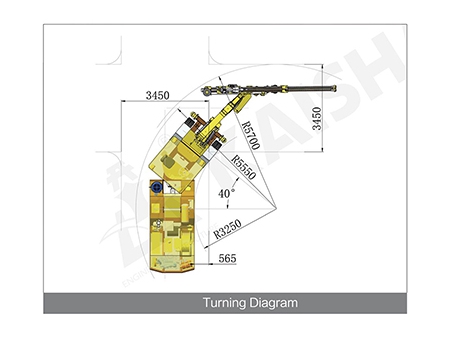

| التوجيه | الترابط المفصلي ±40° | ||
| فرامل الخدمة | فرامل قرصية ثنائية الدائرة | ||
| الوقوف/الطوارئ | متعددة الأقراص على ناقل الحركة | ||
| خزان الوقود | 60 لتر | ||

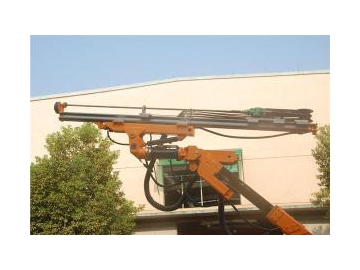

- ذراع الحفر

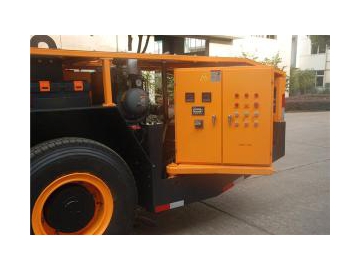

- كابينة التحكم الكهربائي

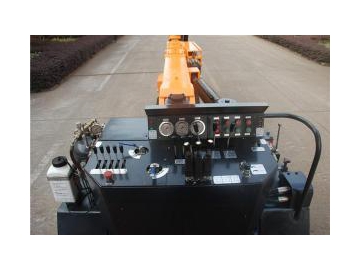

- التشغيل

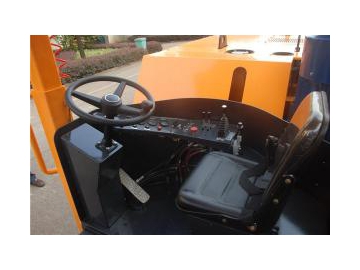

- الكابينة

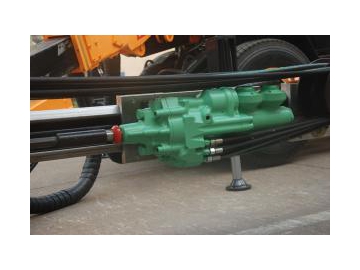

- حفار الصخور الهيدروليكي
- نهاية الهواء اللولبي

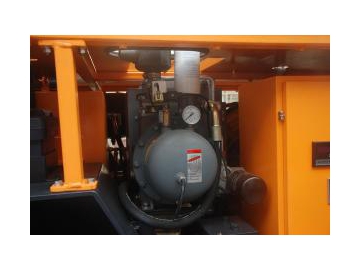

- ضاغط هواء لولبي

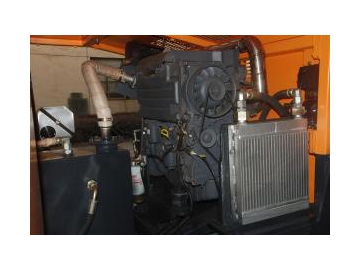

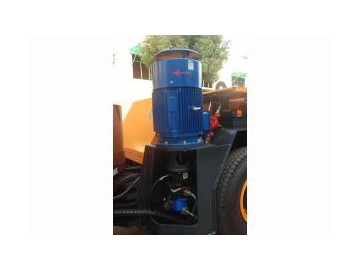

- محرك
