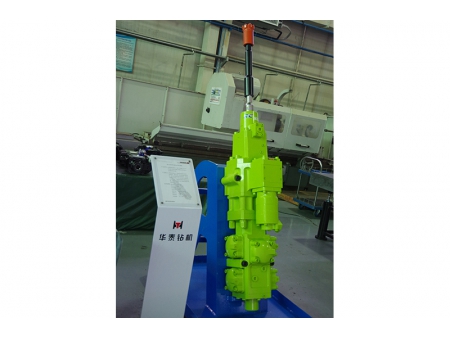

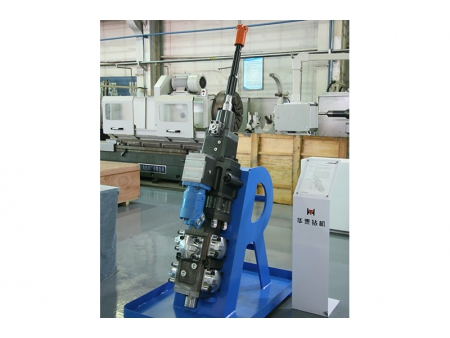

مطرقة حفر هيدروليكية، RC3000
Hydraulic Drifter, RC3000
تم تصميم المطرقة الهيدروليكية RC3000 للحفر بأقطار كبيرة في أعمال التعدين تحت الأرض (المناجم) والحفارات السطحية من نوع المطرقة العلوية (Top Hammer)، وتتميز بأداء متفوق في عمليات التعدين المتوسطة والعميقة بفضل طاقة الطرق القوية والاعتمادية العالية.
تتميز المطرقة بغرفة أمامية عالية الضغط وآلية طرق بزيت راجع من جانب واحد، مما يضمن كفاءة عالية في الحفر مع هيكل مبسط لسهولة الصيانة.
يشمل نظام التحكم الهيدروليكي المتقدم على توسيد هيدروليكي بتحكم فردي (وسادة لامتصاص الصدمات) لإطالة عمر جسم المطرقة وأدوات الحفر، بالإضافة إلى نظام هيدروليكي مضاد للانحشار (انسداد) بتحكم فردي يقلل من خطر انسداد أداة الحفر، مما يعزز استمرارية التشغيل.
كما أن نظام التزييت بالرذاذ المزود بتقنية مانعة للرجوع يمنع بفعالية تسرب المياه الخارجية إلى الداخل، مما يحمي المكونات الداخلية من التآكل.
يسهل التصميم القياسي من أعمال الصيانة، ويقلل من فترات التوقف، ويخفض التكاليف التشغيلية، مما يجعل هذه المطرقة الهيدروليكية مناسبة لتطبيقات التعدين تحت الأرض، الحفر السطحي، تفتيت الصخور ذات الأقطار الكبيرة، ومشاريع حفر الآبار العميقة.
- قوة الطرق العاليةتوفر اختراق قوي وفعال للصخور.
- غلاف توجيه مقوىيمنع دخول الماء والطين والشوائب إلى المكونات الداخلية.
- هيكل قياسييسمح بالفك السريع والصيانة السهلة، مما يقلل من وقت التوقف عن العمل.
- بنية قويةمصممة لتحمل الظروف القاسية تحت الأرض وعلى السطح.
- تصميم فعالمحسن من حيث الموثوقية وتكاليف الصيانة المنخفضة.
- نظام تنظيف محسنيضمن التبريد المناسب وإزالة الشوائب أثناء الحفر.
- حفارات الصخور
- عمليات التعدين متوسطة العمق
- إنشاء الأنفاق
- دعم التعدين تحت الأرض
- حفر الآبار الرأسية
- مشاريع البنية التحتية
| بارامترات الأداء | قطر الحفر | 89 - 127 mm | |
| قدرة الطرق (الصدم) | 33 kW | ||
| تردد الطرق | 30 - 40 Hz | ||
| معدل التدفق | 170 لتر في الدقيقة | ||
| ضغط التشغيل | من 120 إلى 200 بار | ||
| نوع الساق | T51، ST58، ST68 (ساق ذات وصلة ذكر) | ||
| الوزن | 490 kg | ||
| الأبعاد | الطول (بدون الساق) | 1355 mm | |
| العرض | 352 mm | ||
| الارتفاع (المسافة الرأسية) | 274 mm | ||
| الارتفاع (المسافة الأفقية) | 126 mm | ||
| بارامترات الدوران | موديل المحرك | OMS 390 | OMS390 |
| الضغط الدوراني | أقصى ضغط 200 بار | ||
| العزم | 2200 N.m | 2350 N.m | |
| سرعة الدوران | من 0 إلى 100 دورة في الدقيقة | من 0 إلى 100 دورة في الدقيقة | |
| معدل التدفق | 90 لتر في الدقيقة | 110 لتر في الدقيقة | |
| تدفق وضغط الغسل | ضغط الماء | أقصى ضغط 20 بار | |
| استهلاك المياه | من 60 إلى 120 لتر في الدقيقة | ||
| تزييت الساق (العنق) | ضغط الهواء | من 3 إلى 4 بار | |
| استهلاك الهواء | من 300 إلى 400 لتر في الدقيقة | ||
| نوع التزييت | زيت توربين 100 | ||
| استهلاك الزيت | من 15 إلى 20 قطرة في الدقيقة | ||
| الخازن الهيدروليكي | الوسط | نيتروجين (N₂) | |
| ضغط منخفض | 50 bar | ||
| ضغط عالي | 4 bar | ||
