معدة حفر أنفاق هيدروليكية ذات مطرقة علوية كبيرة، KJ 211 Hydraulic Top Hammer Drilling Jumbo
الوظائف والخصائص

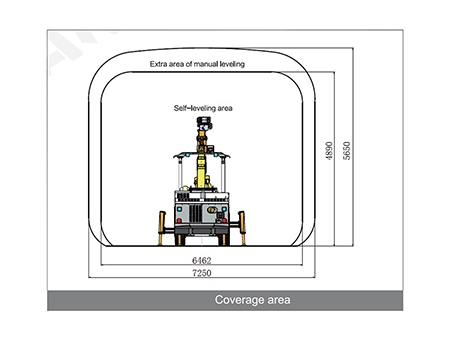

معدة الحفر فئة KJ 211 يمكن استخدامها في أعمال التعدين والتحضير وحفر الأنفاق. هي عبارة عن حفار هيدروليكي ضخم للعمل المستقل، ويمكن استخدامه لحفر حفرة الانفجار الرأسية والمائلة والأفقية. مناسب لعملية حفر الأنفاق الصخرية الصلبة بمساحة من 12 إلى 35 متر مربع.
تم تجهيز الذراع الشامل القوي والموثوق به بأفضل شكل لتغطية القسم، ويمكن لشعاع الدفع أن يدور بمقدار 360 درجة ويستوي آلياً، وذلك ليكون مناسب لتحقيق الحفر والتحديد السريع.
وفي الوقت نفسه، يمكن أيضاً استخدام الذراع لفتح الحفر الجانبي وحفر الانجراف العرضي و عمليات حفر تثبيت المرساة.
يجب أن يضمن ترتيب عربة الحفر رؤية جيدة للمحاور.
الترتيب في حالة متوازنة. يمكن للوح القاعدة المفصلية القوية ذات الدفع الرباعي ضمان قدرة عربة الحفر على التحرك بمرونة وسرعة وأمان في الطريق الضيق.
تعمل مثقاب الرافعة التصادمية عالية التردد على تحسين كفاءة نقل موجة الطرق، وتعزيز معدل الحفر، وتقليل استهلاك أدوات الحفر وتعزيز معدل صلاحية المعدات من خلال اعتماد مكبس الصعود؛
مساحة تشغيل واسعة وسلسلة من الوظائف الآلية تساعد السائق على التركيز على الحفر بأمان وسرعة ودقة.
تم حماية كل جزء من أجزاء الصيانة بشكل جيد ويجب أن يكون من السهل صيانته في نفس الوقت.

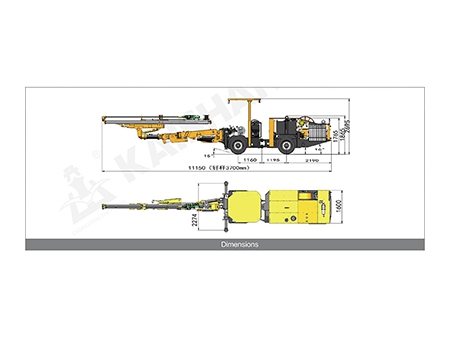

| الأبعاد المحيطية والوزن | نظام الحفر | ||
| الطول | 10000mm | حفارة الصخور | 1×HC50/R38 |
| العرض | 1600mm | قدرة الضربات | 13kW |
| الارتفاع | 1850/2650mm | ضغط الارتفاع | 105 لتر في الدقيقة |
| الوزن | 11000 kg | أقصى ضغط دوران | 130bar |
| سرعة الدوران(الأفقية) | 10 كم في الساعة | التردد | 150bar |
| أقصى قدرة على الصعود | 200 | العزم | 62 Hz |
| الحماية الأمنة | قطر الحفرة | 325Nm | |
| مستوى الضوضاء | ＜110dB(A) | دوران ذراع الدفع | 32-76mm |
| سقف أمان قابل للضبط | تلبية متطلبات مقاومة التدحرج ومقاومة سقوط الصخور | الحركة التعويضية لذراع الدفع | 360° |
| ذراع الحفر | حفر الصخور | 1600mm | |
| النوع | K26F | أنابيب الحفر | R38-H35-R32-3700 |
| الشكل | إيقاف التسوية الآلي | وحدة الطاقة الهيدروليكية الكهربائية | |
| ذراع الحفر المرن | 1200mm | محرك كهربائي | محرك ثلاثي الطور 45 كيلو وات \ 55 كيلو وات |
| نظام دائرة الرياح والمياه | ذراع الحفر ذات الدفع والضربات | مضخة مكبسية ذات إزاحة متغيرة محورية | |
| ضاغط هواء | 1×JN5 | الدوران | مضخة ترسية |
| الإزاحة | 0.5 متر مكعب لكل دقيقة | دقة الفلتر | 10μ |
| الضغط | من 5 إلى 8 بار | خزان الزيت الهيدروليكي | 240 لتر |
| جهاز تشحيم الساق | مبرد هيدروليكي | مبرد مياه | |
| استهلاك الغاز | 0.3 متر مكعب لكل دقيقة | جهد التشغيل | 380V |
| استهلاك الزيت للتشحيم | 180-250g/h | التردد | 50Hz |
| مضخة المياه | 1×CR3 | طريقة بداية التشغيل | ستار - دلتا (Δ-Y) |
| القدرة | 1.5kW | مواصفات الكابل الموصى به | 3×35 3G6 2×1.5 |
| 3×50 3G6 2×1.5 | |||
| خرج المضخة | 3 متر مكعب في الساعة | ||
| لوح القاعدة | |||
| تنظيف غاز الذيل | محفز غاز القدرة | ||
| نظام الحركة | نظام الحركة المغلق ذو الدفع الرباعي | ||
| زاوية التأرجح | تأرجح المحور الخلفي ±6° | ||
| الإطارات | 300-15 | ||
| آلية التوجيه | التوجيه المفصلي | ||
| فرملة الحركة | الفرامل الهيدروليكية | ||
| فرملة الوقوف | فرامل رطبة متعددة الأقراص | ||
| محرك الديزل | BF4L2011 53kW，2800rpm | ||
