آلة حفر الأنفاق والمناجم، HT82 (لحفر الأنفاق)

طلب عرض سعر

الموقع الإلكتروني: http://htdrilling-machine.com/1-2-2-hydraulic-drilling-jumbos.html

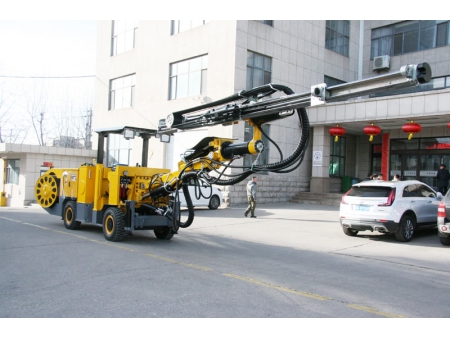

Hydraulic Drilling Jumbos, HT82

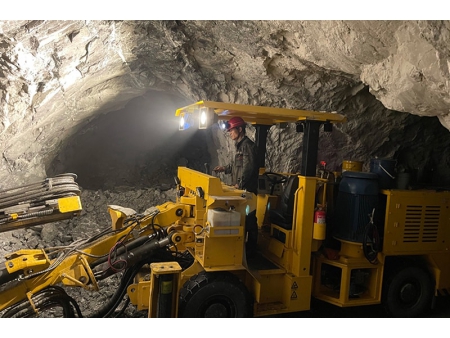

يستخدم جهاز الحفر الهيدروليكي الخاص بنا على نطاق واسع في مناجم التعدين تحت الأرض الصغيرة والمتوسطة الحجم، ومشاريع الطاقة الكهرومائية، وأنفاق الطرق والسكك الحديدية، وتطبيقات الصناعات الكيميائية. وبفضل قدرته الاستثنائية على التكيّف مع الصخور (حيث يمكنه التعامل مع مستويات صلابة f=6-16 أو أعلى)، هذه المعدة متعدد الاستخدامات تعمل بكفاءة في الأنفاق التي لا يتجاوز عرضها 3.3 متر.

الخصائص الرئيسية تشمل:

قدرة دوران ثنائية الاتجاه بمقدار 360 درجة (أفقي/عمودي) لوحدة الدفع
وظيفة مزدوجة لتطوير الأنفاق والحفر

التركيب

وحدة الحفر (وحدة ثقب الصخور/ ثقابة الصخور)
ذراع الرافعة مع نظام دعم عائم مزدوج المثلث
نظام تحكم لمكافحة التشويش

الهيكل مع محرك ديزل 4 أسطوانات نوع Yanmar
نظام التغذية
نظام التحكم

التفاصيل

المواصفات الفنية

الموديل	HT82
المقطع العرضي المناسب للتطبيق	3000x3000——5050x4500mm
الأبعاد الكلية (L×W×H)	10600x1650x2085 （2795）mm
الارتفاع عن الأرض	320mm
الوزن الكلي	11500kg
أدنى نصف قطر دوران	الداخلي: 3450 مم \ الخارجي: 5450 مم
القدرة على الصعود المنحدرات	14°
السرعة	≤7.2km/h
طول الكابل	70m
خيارات مطرقة الحفر
الموديل	RC2200	YYG18U
القدرة	21kW	18kW
التردد	55Hz	57Hz
الضغط	120-220bar	130-200bar
نطام الدوران	مستقل	مستقل
سرعة الدوران	من 0 إلى 285 دورة في الدقيقة	من 0 إلى 220 دورة في الدقيقة
العزم	720N.m	1050N.m
الدفع
الطول الكلي	4820/5262mm	4820/5262mm
طول عمود الحفر	3090/3700mm	3090/3700mm
عمق ثقب الحفر	2770/3370mm	2770/3370mm
الوزن	550/610kg	530/590kg
قوة الدفع	13kN	13kN
ذراع الحفر
تمديد الذراع	1250mm
مدى الوصول الأفقي للحفر	تغطية شاملة
دوران الذراع	±180°
الذراع (رفع \ زاوية الميول)	60°/-30°
زاوية تأرجح الذراع	±35°
وزن الذراع	1645kg
نظام الماء والهواء المضغوط
أقصى معدل تدفق للمضخة	4m³/h
إزاحة الهواء في الضاغط	1m³/min
النظام الكهربائي
القدرة الكلية	85.5kW	65.5kW
قدرة المحرك الرئيسية	75kW	55kW
الجهد القنن	380 فولت (مخصص)
الشاسية
المحرك		محرك الديزل Yanmar
القدرة المقننة (2200 دورة في الدقيقة)		53.7kW
العزم (1650 دورة في الدقيقة)		308N.m
النظام الهيدروليكي
نظام التشغيل الهيدروستاتيكي بدائرة مغلقة نظام التحكم الهيدروليكي المباشر خاصية منع الاهتزاز/الارتداد المفاجئ

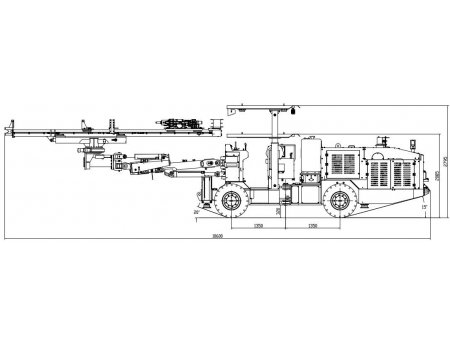

الأبعاد الخارجية للحفار – منظر جانبي

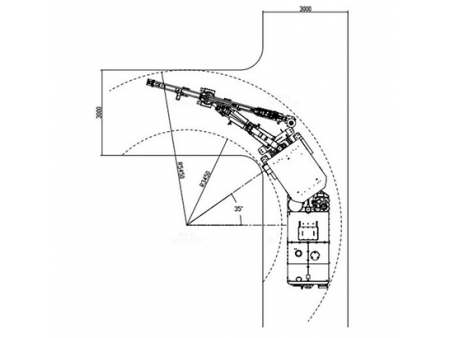

نصف قطر الانعطاف/ الدوران

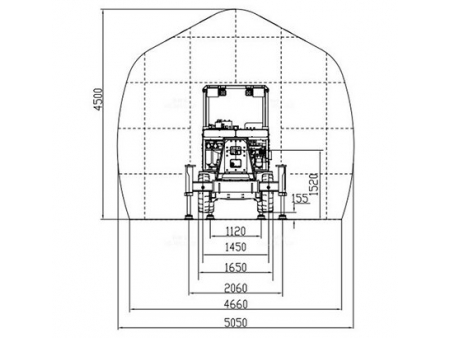

المقطع العرضي
