معدة حفر الأنفاق الهيدروليكية، KJ310 Hydraulic Tunneling Drilling Rig

حوالي 12000 kg /Appr. 12000㎏

سرعة الحركة على أرض مستوية

2.5 كم في الساعة

أقصى قدرة على الصعود

طلب عرض سعر

من نحن: http://ksdrillrig.asia/5-4-kj310-hydraulic-tunneling-drilling-rig.html

معدة حفر الأنفاق الهيدروليكية فئة KJ310 تم تصميمها خصيصاً للعمل في الأنفاق شديدة الانحدار بميل أقصى يبلغ 25 درجة. وهي مؤهلة لحفر الصخور الصلبة في المناجم ذات المقاطع التي تتراوح من 12 إلى 35 متر مربع.

الخصائص

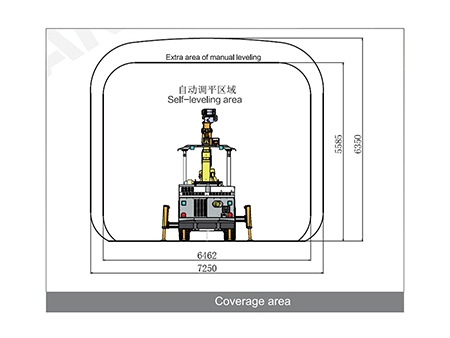

1. يتمتع الذراع المرن القوي بالقدرة على تغطية المقطع بصرياً؛ كما أن الدوران بزاوية 360 درجة وذراع المستوي ذاتياً يجعلان تحديد موضع الحفر أمر سهل. كما يمكن استخدام الذراع لحفر القطع العرضي الجانبي وربط الصخور.
2. تتمتع منصة الحفر بالقدرة على تعزيز حركة الذراع، ونظام التعليق الآلي لحفر الثقب النهائي، ونفخ الخبث في قاع الثقب، والتزييت الإلكتروني بالنبضات، مما يحسن كفاءة الحفر؛
3. يتم استخدام المكبس المتدرج لحفر الصخور ذات التأثير العالي التردد، ويمكن أن يؤدي ذلك إلى تحسين كفاءة نقل موجة التأثير وسرعة الحفر وتقليل استهلاك أدوات الحفر.
4. مساحة كبيرة ووظائف آلية تمكن السائق من التركيز على الحفر بطريقة آمنة وسريعة ودقيقة.
5. توفر منصة الحفر رؤية جيدة للمشغل. يتم الحفاظ على جميع الأجزاء ذات الصلة في حماية جيدة، وفي الوقت نفسه يمكن صيانتها بسهولة.

المواصفات الفنية

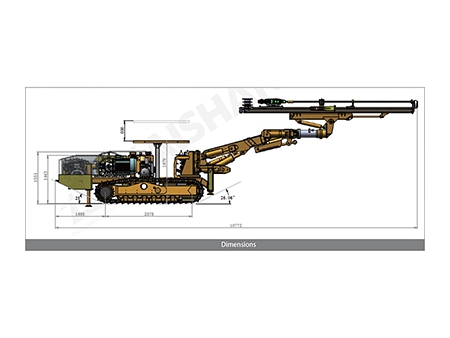

1. الأبعاد والوزن

2. حماية السلامة

مستوى الضوضاء		＜100dB(A)
رفع سقف السلامة		تتوافق مع متطلبات FOPS و ROPS

3.نظام الهواء والماء

ضاغط الهواء	1*JN5	استهلاك الزيت في التشحيم	من 180 إلى 250 جم في الساعة
سعة ضاغط الهواء	0.5 متر مكعب في الدقيقة	استهلاك الزيت في التشحيم	من 180 إلى 250 جم في الساعة
الضغط	من 6 إلى 8 بار	مضخة الماء	1xCR3	1xCR5
وحدة تشحيم الساق	مضخة تزييت بنبضية إلكترونية	القدرة	1.5kW	5.5kW
استهلاك الهواء للتزييت	0.3 متر مكعب في الدقيقة	سعة مضخة المياه	3m3/h	6m3/h

4. الشاسية

محرك الديزل	Cummins QSB3.9-C80-31 60 كيلو وات، 2200 لفة في الدقيقة	فرملة الانتظار	فرامل متعددة الأقراص رطبة
فلترة العادم	محفز العادم	كبح الحركة	فرامل متعددة الأقراص رطبة
نظام التشغيل	مسار الحركة مدفوع بمحرك مزدوج السرعة	خزان الوقود	30 لتر

5. نظام الحفر / وحدة القدرة الهيدروليكية الكهربائية

حفارة الصخور	1×HC50/R38	1×HC109/R38		1×HC95LM/R38
قدرة الضربات	13kW	18.8kW		21kW
تدفق الضربات	105 لتر في الدقيقة	135 لتر في الدقيقة		من 100 إلى 120 لتر في الدقيقة
ضغط الضربات	130bar	135bar		180bar
الحد الأقصى لضغط الدوران	150bar	150bar		210bar
تردد الضربات	62Hz	47Hz		62 Hz
العزم	325Nm	780Nm		764Nm
قطر الحفر	Φ32-76mm	Φ42-102mm		Φ42-102mm
دوران الذراع	360°
تمديد التغذية	1600mm
موديل ذراع الحفر	K 26F
شكل ذراع الحفر	تسوية ذاتية
تمديد الذراع	1200mm
المحرك	45kW	55kW		75kW
الضربات \ التغذية \ التموضع	مضخة مكبسية ذات إزاحة متغيرة محورية
الدوران	مضخة ترسية
دقة الترشيح	10µ
خزان الزيت الهيدروليكي	240L
مبرد هيدروليكي	مبرد الماء
جهد التشغيل	380V
التردد	50Hz
طريقة بداية التشغيل	ستار - دلتا (Δ-Y)
بكرة الكابل	1*F440
طول كابل البكرة	100m		80m
القطر الخارجي للكابل	Φ28mm		Φ32mm
مواصفات الكابل	3×35 3G6		3×50 3G6
