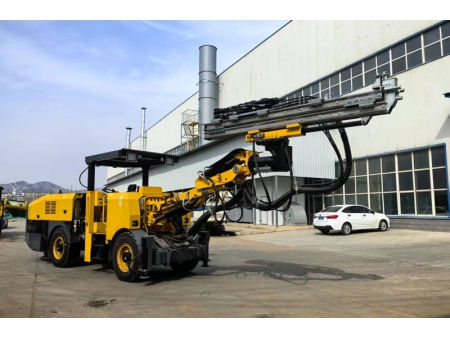

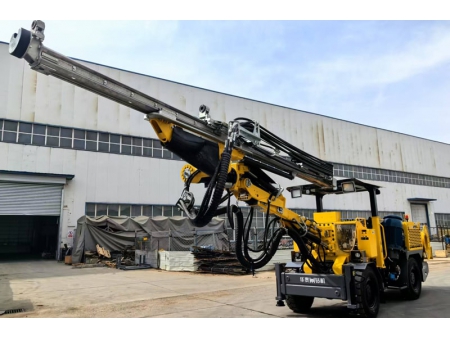

حفار هيدروليكي جمبو، HT81 (لحفر الأنفاق)

طلب عرض سعر

الموقع الإلكتروني: http://htdrilling-machine.com/1-2-1-hydraulic-drilling-jumbos.html

Hydraulic Drilling Jumbos, HT81

يتميز جهاز الحفر الهيدروليكي الخاص بنا بهيكل مدمج وأبعاد خارجية صغيرة وكفاءة عالية في استهلاك الطاقة، مع انخفاض في مستوى الضجيج وتعدد الوظائف وفعالية تشغيلية عالية، مما يتيح تنفيذ عمليات الحفر الآلي في الأنفاق الصخرية ويساهم بشكل كبير في تسريع وتيرة الحفر.

يعد هذا الجهاز مناسب لأعمال الحفر في مختلف الأنفاق والعبارات تحت الأرض، مثل تلك الموجودة في مناجم التعدين ومشاريع الطاقة الكهرومائية، ويتميز بنظام حفر هيدروليكي كامل ووظيفة مقاومة لانحشار قضبان الحفر.

توفر فئة معدات الحفر هذه قدرة عالية على المناورة، ونصف قطر دوران صغير، وقدرة صعود المنحدرات تصل إلى 14 درجة، مما يضمن كفاءة وجودة عالية في عمليات البناء.

التفاصيل

التركيب

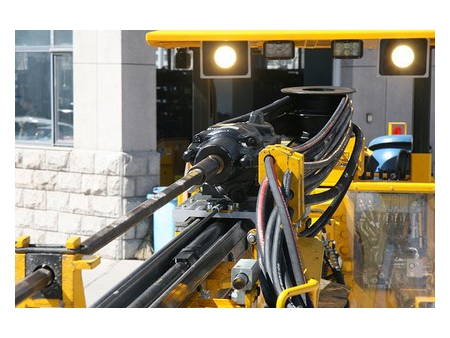

وحدة الحفر (وحدة ثقب الصخور/ ثقابة الصخور)
ذراع الرافعة مع نظام دعم عائم مزدوج المثلث
نظام تحكم لمكافحة التشويش

الهيكل مع محرك ديزل 4 أسطوانات
نظام التغذية
نظام التحكم

المواصفات الفنية

الموديل	HT81

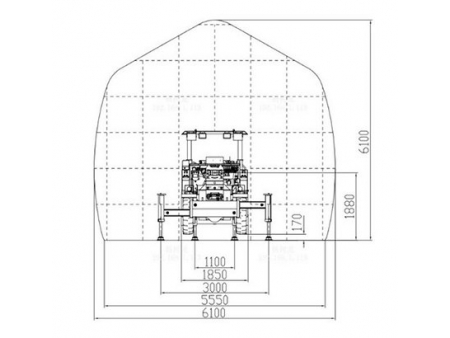

المقطع العرضي القابل للتطبيق	4000x4000——6100x6100mm

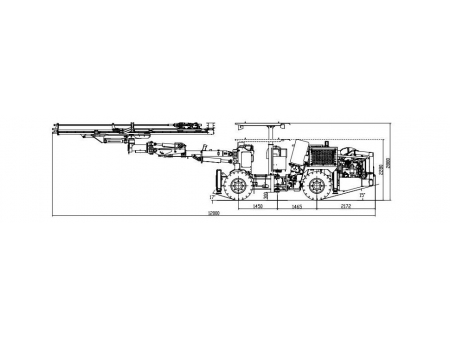

الأبعاد الكلية (L×W×H)	12000x1850x2280（2880）mm
الارتفاع عن الأرض	300mm
الوزن الكلي	13500kg

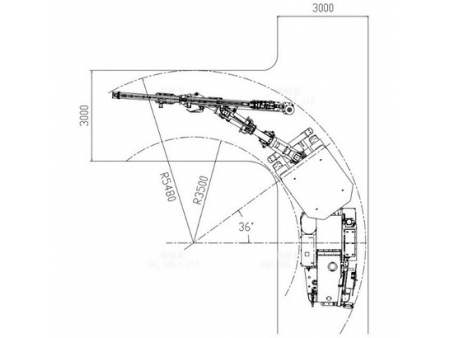

أدنى نصف قطر للدوران	الداخلي: 3500 مم \ الخارجي: 5480 مم
القدرة على صعود المنحدرات	14°
السرعة	≤15km/h
خزان الزيت الهيدروليكي	120 لتر

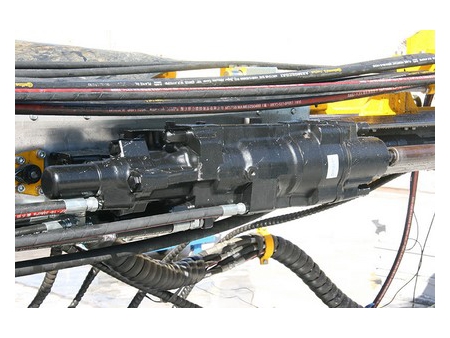

مطرقة الحفر
الموديل	RC2200	YYG18U	YYG22U	HC95LMa
القدرة	21kW	18kW	22kW	21kW
التردد	55Hz	57Hz	53Hz	58Hz
الضغط	120-220bar	130-200bar	180-200bar	180-200bar
نظام الدوران	مستقل	مستقل	مستقل	مستقل
سرعة الدوران	من 0 إلى 285 دورة في الدقيقة	من 0 إلى 220 دورة في الدقيقة	من 0 إلى 220 دورة في الدقيقة	من 0 إلى 303 دورة في الدقيقة
أقصى عزم	720N.m	1050N.m	1050N.m	764N.m
الدفع
الطول الكلي	5262/5972mm	5262/5972mm	5972mm	5972mm
طول عمود الحفر	3700/4305mm	3700/4305mm	4305mm	4305mm
عمق ثقب الحفر	3370/3970mm	3370/3970mm	3970mm	3970mm
الوزن	630/660kg	610/640kg	640kg	640kg
قوة الدفع	13kN	13kN	13kN	13kN
ذراع الحفر
تمديد الذراع	1250mm
مدى الوصول الأفقي للحفر	تغطية شاملة
دوران الذراع	±180°
الذراع (رفع \ زاوية الميول)	60°/-30°
زاوية تأرجح الذراع	±35°
وزن الذراع	2015kg
نظام الماء والهواء المضغوط
أقصى معدل تدفق للمضخة (12 بار)	4m³/h
إزاحة الهواء في الضاغط	1m³/min
نظام التشغيل الكهربائي
الموديل	RC2000/YYG22U/HC95LMa		YYG18U
القدرة الكلية	85.5kW		65.5kW
قدرة المحرك الرئيسية	75kW		55kW
الجهد القنن	380 فولت (مخصص)
الشاسية
المحرك	محرك الديزل Dongfanghong
القدرة المقننة (2200 دورة في الدقيقة)	73.6kW
العزم (1650 دورة في الدقيقة)	319.5N.m
النظام الهيدروليكي	صمامات التحكم النسبي الهيدروليكية وظيفة منع الانحشار نظام فرامل آمن عند العطل
