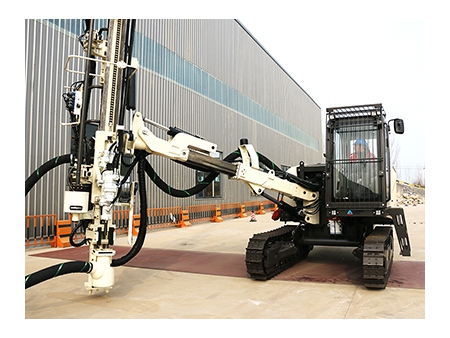

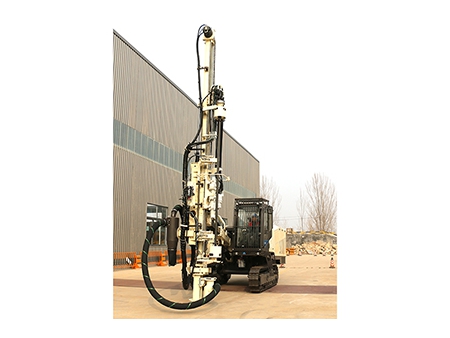

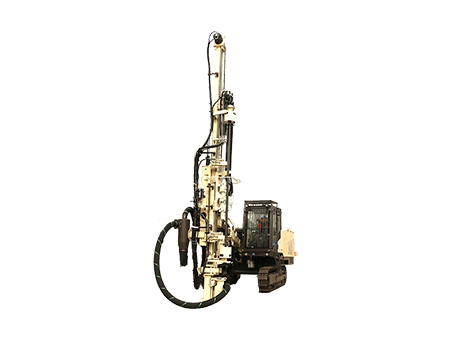

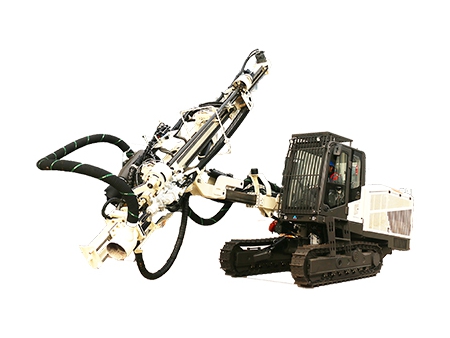

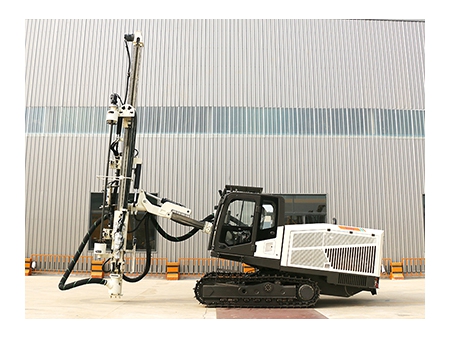

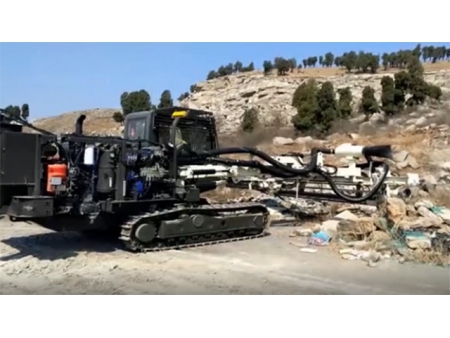

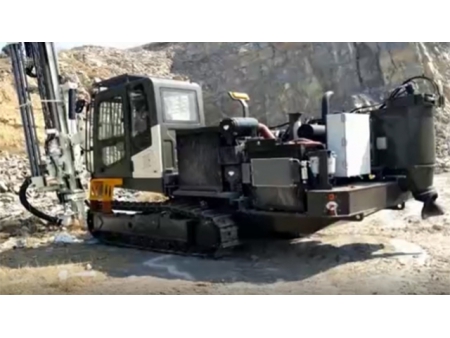

معدة حفر سطحي ذات مطرقة علوية، TP-120H Surface Top Hammer Drill Rig

طلب عرض سعر

من نحن: http://ksdrillrig.asia/4-3-tp-120h-surface-top-hammer-drill-rig.html

معدة حفر سطحي ذات مطرقة علوية فئة TP-120H، تم تطويرها من سلسلة Sandvik DG الكلاسيكية. يسمح تصميم ذراعها التلسكوبي المبتكر وميزة اهتزاز المركبة بالكامل بالحفر في مجموعة واسعة من الظروف، مما يجعلها الخيار الأمثل لجميع أنواع المشاريع الهندسية والتعدينية.

الخصائص

كفاءة عالية شاملة
تستخدم معدة الحفر السطحية مطرقة الحفر الصخري Sandvik لضمان أقصى قدر من الكفاءة أثناء عمليات الحفر.
تكلفة التشغيل المنخضة
تتضمن معدة الحفر أنظمة تحكم في تقنية الحفر الحديثة، مما يضمن جودة حفر فائقة. يعمل النظام الهيدروليكي الذكي الحساس للحمل ونظام إدارة ضاغط الهواء على تقليل استهلاك الوقود بكفاءة، مما يؤدي إلى انخفاض تكاليف التشغيل.
السلامة وحماية البيئة
يركز تصميم معدة الحفر السطحية السلامة وحماية البيئة في المقام الأول، وخاصة في سياق إنشاء عمليات تعدين صديقة للبيئة.

المواصفات الفنية

الخصائص الرئيسية
قطر الحفر	76 - 127 mm (3” - 5”)
أدوات حفر الصخور	قضبان T51
خرج حفر الصخور	LD120H, 22 kW
خرج المحرك	179 kW
سعة تدفق الهواء	9.6 متر مكعب لكل دقيقة، 10 بار
الوزن الكلي	16 500 kg
حفر الصخور
حفار الصخور	LD120H
أدوات حفر الصخور	T51
ضغط التشغيل	من 100 إلى 190 بار
معدل الطرق	42-52Hz
قوة خرج الطرق	22 kW
أقصى عزم دوران	1 765 Nm
تشحيم القضبان المقلوظة	الهواء \ الرذاذ الزيتي
تنظيف الحفرة	الهواء المضغوط
التغذية
نوع التغذية	CF120
الطول الكلي	8000 mm
حركة حفر الصخور	4510 mm
الحد الأقصى لطول قضيب بدء التشغيل	5485 mm
قوة التغذية \ السحب	20 kN
حركة تمديد التغذية	1 350 mm
زاوية تأرجح التغذية	-56º / 55º (-18º / 93º）
زاوية ميول التغذية	-6º / 108º
تبديل القضيب
موديل وحدة تغيير القضيب	RH120
عدد أنابيب الحفر	6 1 (51 mm)
طول أنبوب الحفر	3 660 mm
أقصى عمق للحفر	24 m
الذراع
نوع الذراع	تلسكوبي (متداخل)
شوط تلسكوبي (متداخل)	1000 mm
ارتفاع الطوق	＋1.4 m
حفر أفقية	إلى اليمين
الكابينة
نوع الكابينة	Ergo
مستوى الضوضاء في المقصورة	≤85 dB
التحكم	الحفر والرص وذراع الرافعة وتغيير القضبان
تكييف الهواء	قياسي
المقعد	متعدد التموضع
تخفيف الاهتزاز	قياسية
النوافذ	زجاج أمان ملون مصفح، مع مساحات
مأخذ القدرة	12 VDC
مجموعة القدرة
نوع المحرك	Cummins QSB6.7-C220
أقصى زاوية ميول	/- 45º
عدد الأسطوانات	6
خرج المحرك	179 كيلو وات \ 2200 لفة في الدقيقة
نوع ناقل الحركة	صندوق التروس
مضخة الزيت الهيدروليكية	2 مكبس متغير / 2 تروس
نوع الضاغط اللولبي	Enduro 25
إزاحة الهواء للضاغط	9.6 متر مكعب في الدقيقة
ضغط التشغيل	من 4 إلى 10 بار
الفلتر الهوائي	2
خزان الوقود	425 لتر
النظام الهيدروليكي
التدوير، الرفع والحفر	نظام التحكم في حساس الحمل
التبريد وجمع الغبار	مجمع الغبار الجاف
معدل الترشيح	10 μ
سعة التبريد	درجة حرارة المحيط تصل إلى 45 درجة
خزان الزيت الهيدروليكي	300 لتر
وحدة تشحيم الساق	SLU 14-1
نظام التحكم
نوع نظام التحكم	تحكم الدليل الهيدروليكي
التحكم في الذراع	التحكم الهيدروليكي المباشر
الحفر	تحكم الدليل الهيدروليكي
تغيير القضيب	التحكم الكهربائي عن بعد
التحكم في الطوق	غير متدرج
التحكم في الصدمات	التحكم في الضغط (THC700)
نظام مضاد الإنحشار	هيدروليكي
الجهد	24 VDC
مجمع الغبار
نوع تجميع الغبار	DC120
السعة	23 متر مكعب في الدقيقة
عناصر/مواد الفلتر	12 قطعة \ فايبر
مساحة الترشيح الكلية	13.4 m²
الناقل
عرض لوح المرساة	310 mm
الإرتفاع عن الأرض (الخلوص)	430 mm
زوايا التذبذب	/- 10º
قوة الحركة	120 kN
أقصى سرعة للحركة	3.3 كم في الساعة
القدرة على الصعود	30 °
المكونات القياسية
حفار الصخور الهيدروليكي (قطعة واحدة)	LD120H
وحدة تغذية السلسلة (قطعة واحدة)	CF120
وحدة مناولة القضيب (قطعة واحدة)	RH120
ذراع (قطعة واحدة)	تلسكوبية (تداخل) ZB120
مجموعة القدرة التي تعمل بالديزل (قطعة واحدة)	المضخات الهيدروليكية والضاغط اللوحي
نظام هيدروليكي (قطعة واحدة)	حساس الحمل
نظام التحكم (قطعة واحدة)	THC700
كابينة المشغل (قطعة واحدة)	F.O.P.S. and R.O.P.S. with AC
نظام تجميع الغبار (قطعة واحدة)	DC120، هيدروليك، فاصل أولي
مصابيح التشغيل (6 قطع)	4 أمامية، 2 خلفية
الوثائق الفنية (مجموعة واحدة)	الشهادة، دليل التشغيل والصيانة، قائمة الأجزاء، دليل الضمان، حقيبة قطع غيار المحرك
الأدوات (مجموعة واحدة)	الأدوات والمفاتيح الشائعة
قطع الغيار (مجموعة واحدة)	الفلاتر، موانع التسرب والصمامات للصيانة الأولى
أدوات الحفر	T51 (1 موائم الساق، 3 قضبان حفر، 1 رأس حفر)
الملحقات الاختيارية
أداة النيتروجين لحفر الصخور
كاميرا خلفية
GPS
الأبعاد
العرض	2550 mm
الإرتفاع	3770 mm
الطول	11300 mm

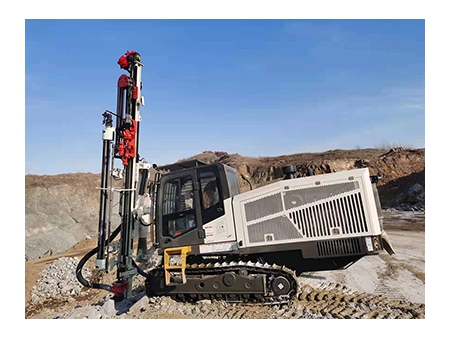

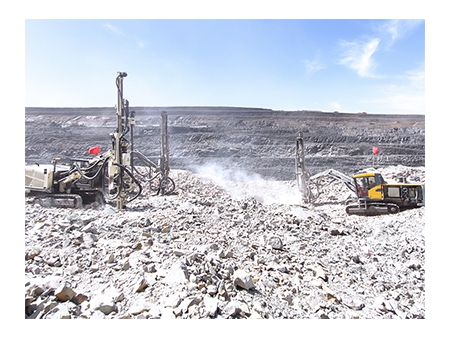

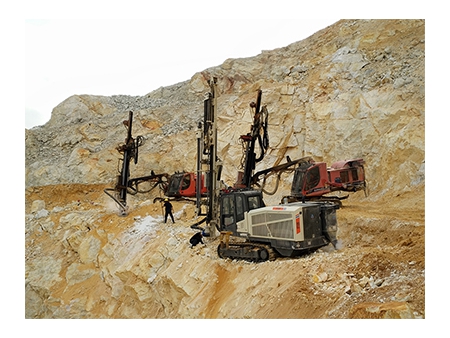

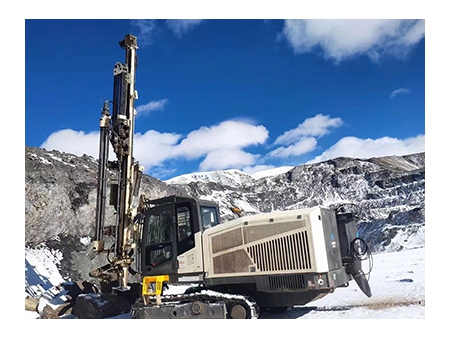

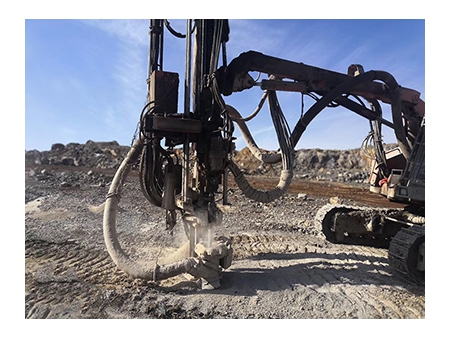

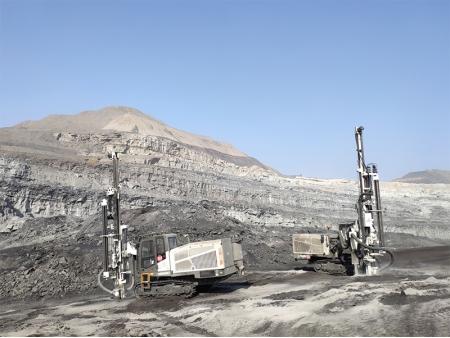

التطبيقات
