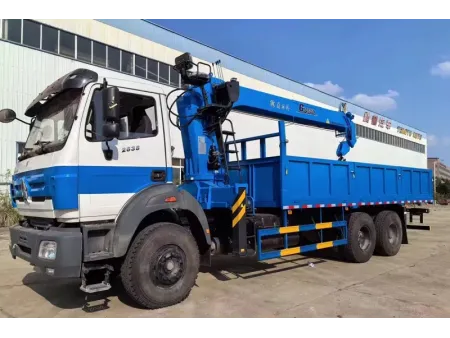

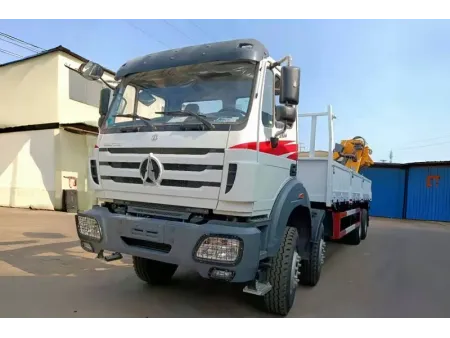

Truck-Mounted Crane

تم تصميم هذه الرافعة المحمولة على شاحنة للطرق الوعرة لأداء مهام الرفع الثقيلة في التضاريس المعقدة. فهي مزودة بمحرك بقوة 340 حصان، وناقل حركة ذو 12 سرعة، ومحاور قيادة بتخفيض مزدوج، مما يوفر أداء استثنائي في عمليات الرفع داخل الصحارى، والمواقع الطينية، والمنحدرات الشديدة.

وبهدف تحقيق مرونة تشغيلية عالية، تتوفر الشاحنة بخيارات نظام دفع 4×4، 6×6، و8×8، وتدعم قدرات رفع تتراوح بين 2 إلى 18 طن. كما يوفر محرك WP10 القوي (متوفر بقدرات من 290 إلى 380 حصان) خرج قدرة ثابت تحت أقسى الظروف، في حين يعزز الهيكل المعزز ونظام المحاور الموثوقية في الطرق الوعرة.

قدرة المحرك 340 حصان \ 2200 دورة في الدقيقة
أقصى سعة للرفع من 2 إلى 18 طن
تركيبة الشاسية محاور قيادة بتخفيض مزدوج
نمط نظام الدفع 4×4، 6×6، 8×8

رسم موضح عليه الأبعاد

المواصفات

الموديل	رافعة على شاحنة 1929A	v	رافعة على شاحنة 3138A
نوع التشغيل	4×4	6×6	8×8
الكابينة	الكابينة من الخارجممتص صدمات معدني سلم بثلاث درجات حاجب شمس خارجي فتحة سقف (يدوية) مرآة خلفية (ضبط يدوي) الكابينة من الداخلمقعد السائق بنظام تعليق هوائي مكيف هواء للتبريد والتدفئة عجلة قيادة (قابلة لضبط الارتفاع والزاوية) قفل الباب (يدوي) راديو مع مشغل MP3 لوحة عدادات رقمية
المحرك	النوع: WP10.290E32 الاصدار: EURO II الازاحة (I): 9,726 أقصى قدرة (HP/rpm): 290\2200 أقصى عزم (N.m/rpm): 1160\1200-1600 الأسطوانات: ست أسطوانات خطية	النوع: WP10.340E32 الاصدار: EURO II الازاحة (I): 9,726 أقصى قدرة (HP/rpm): 340\2200 أقصى عزم (N.m/rpm): 1250\1400-1600 الأسطوانات: ست أسطوانات خطية	النوع: WP10.380E32 الاصدار: EURO II الازاحة (I): 9,726 أقصى قدرة (HP/rpm): 340\2200 أقصى عزم (N.m/rpm): 1460\1400-1600 الأسطوانات: ست أسطوانات خطية
ناقل الحركة	9JS150A / 15.53-1 التروس: 9 سرعة للأمام التعشيق التزامني أو شبكة التروس الثابتة: شبكة التروس الثابتة علبة نقل الحركة: متوفرة مأخذ القدرة :(P.T.O.) متوفر	12JS160T / 15.53-1 التروس: 12 سرعة للأمام التعشيق التزامني أو شبكة التروس الثابتة: تعشيق تزامني علبة نقل الحركة: متوفرة مأخذ القدرة :(P.T.O.) متوفر	12JS200T / 15.53-1 التروس: 12 سرعة للأمام التعشيق التزامني أو شبكة التروس الثابتة: تعشيق تزامني علبة نقل الحركة: متوفرة مأخذ القدرة :(P.T.O.) متوفر
نظام التوجيه	نظام التوجيه بالكرة المعاد تدويرها 8098، مساعد التوجيه الهيدروليكي
القابض	قرص احتكاك جاف مفرد بقطر 430 مم، نابض غشائي، نوع دافع
خزان الوقود	400 لتر (حديد)
المحور الأمامي	7000 كجم، محور توجيه القيادة، قفل تفاضلي	7000 كجم، محور توجيه القيادة، قفل تفاضلي	8000 كجم 8000 كجم، محور توجيه القيادة، قفل تفاضلي
المحور المتوسط والخلفي	13000 كجم، محور قيادة بمخفض مزدوج، قفل تفاضلي	13000 كجم 13000 كجم، محور قيادة بمخفض مزدوج، قفل تفاضلي	13000 كجم 13000 كجم، محور قيادة بمخفض مزدوج، قفل تفاضلي
نظام التعليق	أمامي: 10 قطع/خلفي: 8 6 قطع نوابض شبه بيضاوية صلبة	أمامي: 10 قطع/خلفي: 13 قطعة نوابض شبه بيضاوية صلبة	أمامي: 12×2 قطعة/خلفي: 13 قطعة نوابض شبه بيضاوية صلبة
الفرامل	الخدمة: نظام فرامل هوائية ذو دائرتين الطوارئ/الوقوف: فرامل نابضية مساعدة: EVB (نظام ABS اختياري)
المعدات الكهربائية	المولد: 70 أمبير محرك بدء التشغيل: 5.5 كيلو وات البطاريات: 2×12 فولت - 135 أمبير لكل ساعة
بيانات الأداء	Gradeability@GVM: 30% أقصى سرعة تعشيق على الطريق: 80 كيلو متر في الساعة نسبة حركة النقل النهائية: 5.263 (4.769، 5.921 اختياري)
العجلات	المقاس وتصنيف الطبقات: 12.00R20-18PR جنط حديدي
شاحنة مع رافعة تحميل	أقصى سعة للرفع من 2000 إلى 8000 كجم	أقصى سعة للرفع من 8000 إلى 12000 كجم	أقصى سعة للرفع من 12000 إلى 18000 كجم
الأبعاد	قاعدة العجلات (WB): 4500 مم الطول الكلي (OL): 7100 مم العرض الكلي (OW) : 2550 مم الارتفاع الكلي (OH): 3670 مم البروز الأمامي (FOH): 1515 مم البروز الخلفي (ROH): 1900 مم	قاعدة العجلات (WB): 4500 مم 1450 مم الطول الكلي (OL): 9500 مم العرض الكلي (OW) : 2500 مم الارتفاع الكلي (OH): 3670 مم البروز الأمامي (FOH): 1435 مم البروز الخلفي (ROH): 1900 مم	قاعدة العجلات (WB): 1500 مم 5050 مم 1450 مم الطول الكلي (OL): 8500 مم العرض الكلي (OW) : 2500 مم الارتفاع الكلي (OH): 3670 مم البروز الأمامي (FOH): 1435 مم البروز الخلفي (ROH): 2300 مم
الوزن الإجمالي للشاحنة	10000kg	13500kg	15500kg

* البيانات أعلاه خاضعة للمنتج الفعلي.

التطبيقات

مواقع البناء ومشاريع البنية التحتية

مناولة المواد: رفع وتثبيت المواد الإنشائية مثل قضبان الحديد، والسقالات، والألواح الخرسانية، ومناولة الطوب، والركام بدقة في المواقع المطلوبة.
تركيب المعدات: المساعدة في وضع الآلات الخفيفة، ووحدات التكييف، وأقسام الأنابيب، ومكونات الهياكل الفولاذية.
النقل داخل الموقع: نقل الأدوات والمعدات والمواد بين مناطق العمل المختلفة داخل الموقع لتسهيل سير العمل.

الخدمات البلدية، تنسيق الحدائق، والصيانة الحضرية

نقل الأشجار: رفع ونقل الأشجار الكبيرة مع كرات الجذور، مما يجعلها آلة أساسية لمشاريع تنسيق الحدائق والتشجير.
تركيب وصيانة المرافق: دعم تركيب أو صيانة البنية التحتية الحضرية مثل إشارات المرور، واللافتات، وحاويات النفايات، والحواجز، والمنحوتات العامة.
عمليات المرافق والصرف الصحي: تستخدم في رفع أنابيب التصريف، وأغطية غرف التفتيش، ومعدات التنظيف أثناء أعمال المرافق تحت الأرض.
