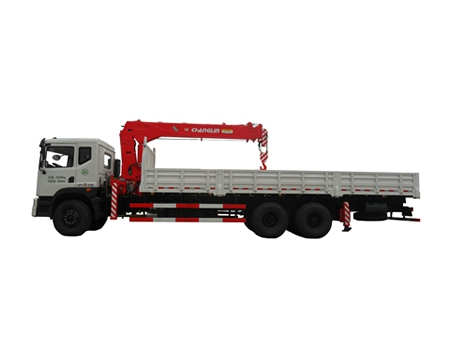

رافعة مثبتة على شاحنة SQ8

طلب عرض سعر

من نحن: http://changlin.ae/6-4-truck-mounted-crane-sq8.html

Truck Mounted Crane

أقصى قابلية رفع 8000Kg
أقصى نسبة رفع 200KN.m
أقصى قدرة لنطاق الرفع 15300mm

استفسار

وران كامل 360°
إن الرافعة المثبتة على شاحنة SQ8 والتي تكون عبارة عن رافعة بذراع مستقيم يمكن أن تحقق دوران كامل 360° بسبب أنها تستخدم جهاز تقليل الترس الدودي.
لإستقرار الممتاز
هذه الرافعة لديها دعامة أمامية قابلة للسحب بطول أطول يصل إلى 5.56m ودعامة خلفية ثابتة من أجل ضمان إستقرار الرافعة عند التشغيل. إن الدعامة الخلفية الهيدروليكية إختيارية التركيب في منتجنا وذلك من أجل زيادة إستقرار الرافعة ولتجعلها قابلة للتكيف مع الكثير من ظروف التشغيل المعقدة. بالإضافة إلى ذلك، فإن المقاطع الهندسية تضمن الإستقرار الجانبي الجيد للرافعة.
ظام التحكم الموثوق به
يتم التحكم في تشغيل منتجنا الرافعة المثبتة على الشاحنة عن طريق صمام تحكم رئيسي بشكل مباشر ويتم التحكم في الدعامات عن طريق صمامات منفصلة. إن الصمامات التي تم إختيارها يتم إستخدامها في معدات الرفع من أجل تجنب التشغيل الغير صحيح. كل من صمامات التحكم بالدعامة وصمامات التحكم الرئيسية تدعم التشغيل على كلا الجانبين.
لسلامة الرائعة
إن مفتاح حد الإرتفاع، جهاز إنذار الإنحناء الزائد ومصابيح LED ذات الطاقة العالية تعتبر مكونات قياسية من أجل ضمان سلامة تشغيل منتجنا. بالإضافة إلى ذلك، فإن جهاز حد العزم إختياري التركيب في هذه الرافعة من أجل تحقيق أعلى سلامة تشغيل.

المواصفات الفنية

الرقم	الوصف			الوحدة	البارامترات
1	أقصى عزم للحمل			كليو نيوتن.متر	200
2	أقصى حمل للرفع			كجم	8000
3	أقصى إرتفاع للعمل			مم	13300
4	طول الذراع القابل للتمديد (عند الإنكماش الكامل)			مم	4600
5	أقصى إرتفاع للرفع (المسافة من الأرض)			مم	حوالي 16600
6	نسبة الرفع				6/4
7	أقصى زاوية إرتفاع للذراع			(°)	75
8	أدني زاوية إرتفاع للذراع			(°)	0
9	الامتداد الجانبي للركيزة الأمامية			مم	2114~5560
10	الامتداد الجانبي للركيزة الخلفية			مم	2200
11	أقصى سرعة للرفع	الخطاف الرئيسي (بحبل أحادي)	الرفع	m/min	87
11	أقصى سرعة للرفع	الخطاف الرئيسي (بحبل أحادي)	الخفض	m/min	87
12	سرعة الدوران			r/min	≤2.5
13	زاوية الدوران			°	الدوران الكامل بزاوية 360 درجة
14	وزن الرافعة			كجم	3168 (تشمل الركيزة الخلفية)
15	مضخة الوقود			-------------	مضخة تروس
16	سعة خزان الوقود			لتر	150
17	ضغط التشغيل للنظام الهيدروليكي			MPa	23
18	تدفق النظام الهيدروليكي			L/min	60

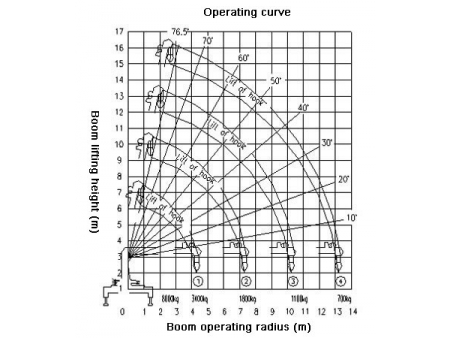

المعلمات الفنية للرافعة المثبتة على شاحنة

نصف قطر التشغيل	4.6m	7.6m	10.55m	13.6m
2.5	*8000	*5700	5200
3.0	*6000	5000	4300
3.5	4500	4000	3850	3400
4.0	3900	3500	3400	3100
4.5	(4.3) 3400	3100	3100	2900
5.0		2850	2750	2600
5.5		2600	2550	2400
6.0		2300	2350	2200
7.0		2000	2000	1850
8.0		(7.3) 1800	1750	1625
9.0			1550	1450
10.0			(10.25) 1100	1300
11.0				1200
12.0				1000
13.0				(13.3) 700
معدل الرفع	معدل الرفع 6 للعناصر ذات علامة * و 4 للعناصر الأخرى.
