رافعة مثبتة على شاحنة SQ12

طلب عرض سعر

من نحن: http://changlin.ae/6-6-truck-mounted-crane-sq12.html

Truck Mounted Crane

أقصى قابلية رفع 12000Kg
أقصى نسبة رفع 300KN.m
أقصى قدرة لنطاق الرفع 17000mm

استفسار

ن الرافعة المثبتة على شاحنة SQ12 هي عبارة عن رافعة بذراع مستقيم. إنها تتميز بدوران 360° مستقر نظراً إلى إستخدام جهاز تقليل كوكبي.
عامات أمامية بطول كامل 5.56m عبارة عن دعامات خلفية ثابتة يتم إستخدامها في منتجنا الرافعة المثبتة على شاحنة، وبالتالي ضمان إستقرار عالية للآلة. بجانب الدعامات الخلفية الثابتة، يمكنك إختيار دعامات خلفية هيدروليكية من أجل تحقيق أعلى إستقرار للآلة وجعل الرافعة قابلة للتكيف مع الكثر من ظروف التشغيل المعقدة.
ن المقعد العالي الموجود في المقصورة يتيح للعمال أوسع مجال رؤية من أجل العمل بشكل أمن.
ن المقاطع السداسية تستخدم لتحقيق الإستقرار الجيد لمنتجنا الرافعة المثبتة على شاحنة.
سطوانتين تلسكوبية هيدروليكية بمرحلتين تتميز بالإستقرار وأمنة.
تم التحكم في تشغيل الرافعة عن طريق صمام التحكم الموجود بجانب المقعد.
تم التحكم في الدعامات عن طريق صمامات التحكم المتخصصة على كلا جانبي الرافعة. إن إستخدام الصمام المختار يساعد في منع التشغيل الغير صحيح.
ن الرافعة المثبتة على شاحنة مُجهزة بمفتاح حد الإرتفاع، جهاز إنذار الإنحناء الزائد ومصباح الإنارة LED.
ن جهاز حد العزم إختياري التركيب في هذه الآلة من أجل جعل الرافعة أكثر أماناً في التشغيل.

المعلمات الفنية للرافعة المثبتة على شاحنة

الرقم	الوصف			الوحدة	البارامترات
1	أقصى عزم للحمل			كليو نيوتن.متر	300
2	أقصى حمل للرفع			كجم	12000
3	أقصى إرتفاع للعمل			مم	15000
4	طول الذراع القابل للتمديد (عند الإنكماش الكامل)			مم	5100
5	أقصى إرتفاع للرفع (المسافة من الأرض)			مم	حوالي 16100
6	نسبة الرفع				6/4
7	أقصى زاوية إرتفاع للذراع			(°)	75
8	أدني زاوية إرتفاع للذراع			(°)	0
9	الامتداد الجانبي للركيزة الأمامية			مم	5400
10	الامتداد الجانبي للركيزة الخلفية			مم	2300
11	أقصى سرعة للرفع	الخطاف الرئيسي (بحبل أحادي)	الرفع	m/min	60
11	أقصى سرعة للرفع	الخطاف الرئيسي (بحبل أحادي)	الخفض	m/min	60
12	سرعة الدوران			r/min	≤2.5
13	زاوية الدوران			°	الدوران الكامل بزاوية 360 درجة
14	وزن الرافعة			كجم	5800 (تشمل الركيزة الخلفية)
15	مضخة الوقود			-------------	مضخة مزدوجة
16	سعة خزان الوقود			لتر	240
17	ضغط التشغيل للنظام الهيدروليكي			MPa	26
18	تدفق النظام الهيدروليكي			L/min	100

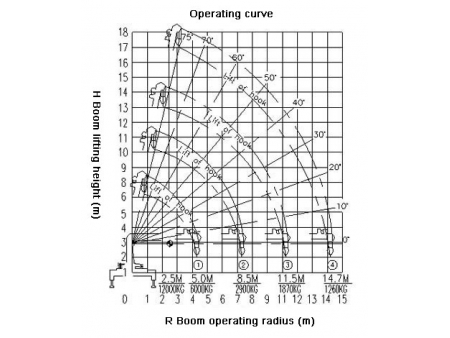

قدرة رفع الرافعة المثبتة على شاحنة

نصف قطر التشغيل (m)	الحد الأقصى لحمولة الرفع (kg)
	ذراع 5.6m	ذراع	ذراع 11.9m	ذراع 14.71m
	وزن الرفع	وزن الرفع	وزن الرفع	وزن الرفع
2.5	12000	7000	5500
3.0	10000	7000	5500
3.5	8500	7000	5500	4000
4.0	7500	6280	5200	4000
4.5	6600	5870	4860	4000
5.0	6000	5350	4500	3850
5.5		4960	4200	3600
6.0		4670	3900	3390
6.5		4300	3690	3210
7.0		3850	3480	3050
7.5		3500	3290	2870
8.0		3140	3000	2720
8.5		2890	2810	2610
9.0			2550	2510
9.5			2400	2380
10.0			2260	2260
10.5			2120	2150
11.0			2000	2010
11.5			1870	1890
12.0				1790
12.5				1680
13.0				1600
13.5				1520
14.0				1440
14.5				1380
15.0				1260 (14.71)
