إن منتجنا الرافعة المثبتة على الشاحنة SQ5 هي عبارة عن رافعة بذات ذراع مستقيم بجهاز تقليل الترس الدودي. بفضل جهاز تقليل الترس الدودي، فإن الرافعة لها القدرة على الدوران 360°.
هذه الرافعة لديها دعامة أفقية يدوية التي تكون بطول كامل عبارة عن 5m.
إن القطاع السداسي يوفر لمنتجنا الإستقرار الجانبي الجيد.
إن رافعات التشغيل موزعة بالقرب من الغطاء ولها القدرة على تحقيق التشغيل على كلا الجانبين.
إن الرافعة المثبتة على الشاحنة مُجهزة بصمام تحكم رئيسي يدوي بـ 6 وظائف من أجل التحكم في الدوران، التلسكوب، معدل التشغيل، رفع الذراع وتحريك التلسكوب لأسطوانات الدعامة العمودية.
إن التكوين القياسي لمنتجنا يشمل مفتاح حد الإرتفاع، جهاز إنذار الإنحناء الزائد ومصابيح LED ذات الطاقة العالية. إن جهاز حد العزم الدوراني إختياري التركيب في هذه الرافعة من أجل تحسين سلامة التشغيل.

المواصفات الفنية

الرقم	الوصف			الوحدة	البارامترات
1	أقصى عزم للحمل			كليو نيوتن.متر	125
2	أقصى حمل للرفع			كجم	5000
3	أقصى إرتفاع للعمل			مم	8600
4	طول الذراع القابل للتمديد (عند الإنكماش الكامل)			مم	3725
5	أقصى إرتفاع للرفع (المسافة من الأرض)			مم	حوالي 10800
6	نسبة الرفع				4
7	أقصى زاوية إرتفاع للذراع			(°)	77
8	أدني زاوية إرتفاع للذراع			(°)	0
9	الامتداد الجانبي للركيزة الأمامية			مم	2235~5005
10	الامتداد الجانبي للركيزة الخلفية			مم	-
11	أقصى سرعة للرفع	الخطاف الرئيسي (بحبل أحادي)	الرفع	m/min	37.6
			الخفض		37.6
12	سرعة الدوران			r/min	≤2.5
13	زاوية الدوران			°	الدوران الكامل بزاوية 360 درجة
14	وزن الرافعة			كجم	2000
15	مضخة الوقود			-------------	مضخة تروس
16	سعة خزان الوقود			لتر	100
17	ضغط التشغيل للنظام الهيدروليكي			MPa	23
18	تدفق النظام الهيدروليكي			L/min	40

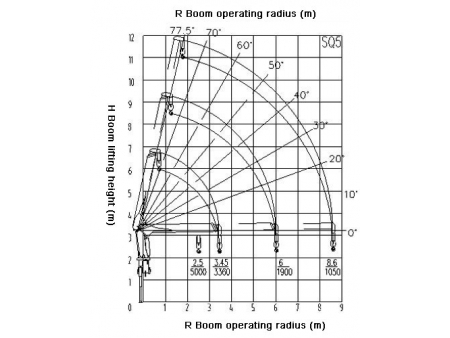

سعة الرفع المُقدرة لرافعة مثبتة على شاحنة (وحدة: kg.f)
