رافعة مثبتة على شاحنة SQ10

طلب عرض سعر

من نحن: http://changlin.ae/6-5-truck-mounted-crane-sq10.html

Truck Mounted Crane

أقصى قابلية رفع 10000Kg
أقصى نسبة رفع 250KN.m
أقصى قدرة لنطاق الرفع 15300mm

استفسار

حيث إنها رافعة بذراع مستقيم، فإن منتجنا الرافعة المثبتة على شاحنة SQ10 تستخدم جهاز تقليل كوكبي من أجل ضمان دوران 360° المستقر.
إن الدعامة الأمامية الموجودة في الرافعة لقد تم تصميمها بأطول طول 5.56m كحد أقصى.
حيث أنه تركيب قياسي لمنتجاتنا الآلات الثقيلة، فإن الدعامة الخلفية هي عبارة عن دعامة ثابتة. يمكنك أيضاً إختياري الدعامة الخلفية الهيدروليكية من أجل زيادة إستقرار الرافعة وتحسين قدرة تكيفها مع ظروف التشغيل المعقدة.
إن المقاطع السداسية تقدم إستقرار جانبي جيد للرافعة.
حيث يتم التحكم فيها عن طريق صمامات التحكم الرئيسية، فإن منتجنا الرافعة المثبتة على شاحنة تدعم التشغيل على كلا الجانبين.
يتم التحكم في الدعامات عن طريق صمامات منفصلة. سوف يتم تجنب التشغيل الغير صحيح بفضل إستخدام الصمامات المختارة.
إن مفتاح حد الإرتفاع، جهاز إنذار الإنحناء الزائد ومصباح LED ذو الطاقة العالية تعتبر مكونات قياسية لمنتجنا الرافعة المثبتة على شاحنة.
يمكن تركيب جهاز حد العزم في هذه الرافعة بشكل إختياري وذلك من أجل خلق بيئة تشغيل أكثر أماناً للعمال.

المواصفات الفنية

الرقم	الوصف			الوحدة	البارامترات
1	أقصى عزم للحمل			كليو نيوتن.متر	250
2	أقصى حمل للرفع			كجم	10000
3	أقصى إرتفاع للعمل			مم	13300
4	طول الذراع القابل للتمديد (عند الإنكماش الكامل)			مم	4360
5	أقصى إرتفاع للرفع (المسافة من الأرض)			مم	حوالي 16600
6	نسبة الرفع				6/4
7	أقصى زاوية إرتفاع للذراع			(°)	75
8	أدني زاوية إرتفاع للذراع			(°)	0
9	الامتداد الجانبي للركيزة الأمامية			مم	2114~5560
10	الامتداد الجانبي للركيزة الخلفية			مم	2200
11	أقصى سرعة للرفع	الخطاف الرئيسي (بحبل أحادي)	الرفع	m/min	60
11	أقصى سرعة للرفع	الخطاف الرئيسي (بحبل أحادي)	الخفض	m/min	60
12	سرعة الدوران			r/min	≤2.5
13	زاوية الدوران			°	الدوران الكامل بزاوية 360 درجة
14	وزن الرافعة			كجم	4036 (تشمل الركيزة الخلفية)
15	مضخة الوقود			-------------	مضخة تروس
16	سعة خزان الوقود			لتر	170
17	ضغط التشغيل للنظام الهيدروليكي			MPa	23
18	تدفق النظام الهيدروليكي			L/min	80

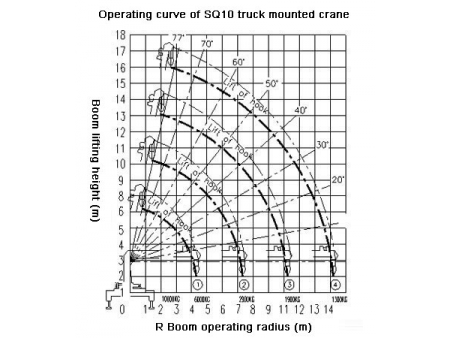

أداء رفع الرافعة المثبتة على شاحنة

الحمولة /(kg) النطاق (m)	وزن الحمولة (kg)
الحمولة /(kg) النطاق (m)	ذراع بقطاع واحد	ذراع بقطاعين	ذراع بثلاث قطاعات	ذراع بأربع قطاعات
2.5	*10000	6700	5000	4400
3.0	*8400	6500	5350	4200
3.5	7300	6000	5200	4000
4.0	6500	5400	4800	3950
5	6000 (4.4)	4500	4000	3200
6		3800	3500	2900
7		3400	3000	2500
8		2900 (7.4)	2600	2300
9			2400	2200
10			2100	2000
11			1900 (10.4)	1700
12				1400
13				1300 (13.3)
14
16
معدل الرفع	معدل الرفع 6 للعناصر بعلامة * و 4 للعناصر الأخرى.

الدعامة يجب تقف على سطح وأرض صلبة.
1. زن الرفع المُقدر يشمل وزن الخطاف (108kg) إكسسوارات رفع أخرى.
2. ن وزن الرفع الحقيق يعتمد على نصف قطر التغشيل الحقيقي.
3. ندما يكون طول الذراع أكثر من 6m، يجب أن يتم تمدد الدعامة.
4. المعلمات المذكورة في الجدول الأعلى لا تسمح بحدوث إنحراف للذراع.
