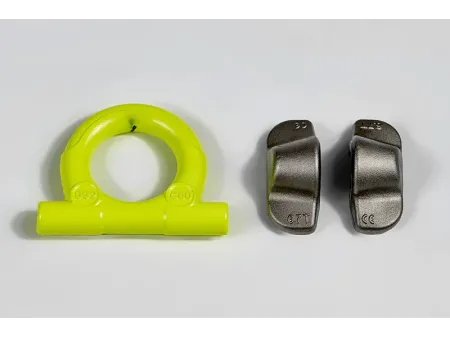

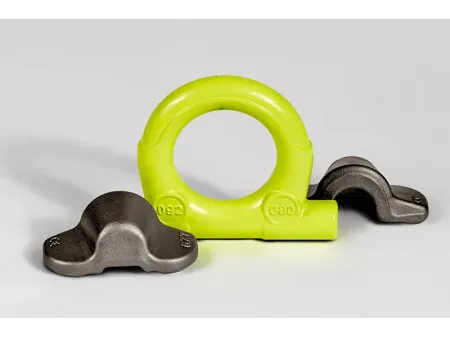

حلقة رفع وتثبيت (عروة الرفع، حلقة ربط وتثبيت، حلقة تحميل) لرفع الأحمال الثقيلة Weld-On Load Ring (4-31.5t)

طلب عرض سعر

من نحن: http://loadlifting-ae.com/1-9-weld-on-load-ring-4-31t.html

قطع وأدوات ومساعدات الرفع والتثبيت BLT092

حد الحمولة أثناء العمل 4 إلى 31.5 طن

محور الارتكاز 180 درجة

صُممت لتطبيقات الرفع والتثبيت لأعمال الرفع والنقل والمناولة الشاقة، حيث تحقق حد حمولة يتراوح من 4 إلى 31.5 طن ودوران محوري بزاوية 180 درجة. كما صُممت حلقة الربط للتثبيت الدائم عن طريق اللحام، وتوفر نقطة رفع ثابتة وآمنة مثالية للعمليات الصناعية وعمليات الرفع وانقل في قطاع النفط والغاز.

الفحص والمعايير

تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة

التطبيقات

في أعمال النقل والمناولة: مثالية لمعدات رفع ونقل البضائع الثقيلة والمكونات والحاويات كبيرة الحجم، مما يقلل من الأخطاء ويقلل من مخاطر التصادم أو التلف.
في المنشآت الصناعية: مصممة لتتحمل 20000 دورة إجهاد، وتوفر متانة استثنائية، مما يجعلها مناسبة لعمليات الرفع المتكررة في البيئات الصناعية. وتشمل الاستخدامات الشائعة رفع الضواغط الصناعية والمحركات الكهربائية والغلايات وغيرها من الآلات الثقيلة.

الميزات

تحقق إمكانية الدوران المحوري بزاوية 180 درجة لتوفير المرونة في الرفع وتحديد موضع الحمولة بشكل آمن
حمولة العمل المحدودة (WLL) من 4 إلى 31.5 طن مما يضمن التوافق مع مختلف التطبيقات الشاقة
صُممت بعامل أمان 4:1 وخضعت لاختبارات غير مدمرة بنسبة 100 بالمائة لضمان الموثوقية
تتميز بأنها مشكلة من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، كما تعزز عمليات التبريد والتلطيف من متانته وقوة الشد.
تتميز بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي لهيكل الحلقة ومعالجة مقاومة للصدأ من داكروميت للمسمار، مما يوفر مقاومة ممتازة للتآكل.

رسومات أبعاد التصميم

الخواص

السلسلة	حد الحمولة (بالطن)	الأبعاد (مم)										الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	A	B	C	D	E	F	L	M	HV	a	الوزن (كجم)
BLT092-04	4.0	66	14	30	48	65	70	135	76	5	3	0.6
BLT092-06	6.7	85	20	39	60	89	91	171	98	5	3	1.5
BLT092-10	10.0	95	21	46	65	100	100	196	106	7	4	2.4
BLT092-16	16.0	127	30	57	90	130	136	263	149	8	4	5.5
BLT092-30	31.5	178	42	78	130	160	160	375	213	15	4	15.8

عامل أمان بنسبة 4:1
يجب أن تتم عمليات اللحام بواسطة موظفين لحام مؤهلين وفقًا لمواصفات EN287 أو AWS

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة	1	2	1	2	2		2	3-4		3-4
زاوية الرفع	0°	0°	90°	90°	0-45	45-60°	عدم التماثل	0-45	45-60°	عدم التماثل
السلسلة	حد الحمولة (بالطن)
BLT092-04	4.0	8.0	4.0	8.0	5.6	4.0	4.0	8.4	6.00	4.0
BLT092-06	6.7	13.4	6.7	13.4	9.4	6.7	6.7	14.1	10.05	6.7
BLT092-10	10.0	20.0	10.0	20.0	14.0	10.0	10.0	21.0	15.00	10.0
BLT092-16	16.0	32.0	16.0	32.0	22.4	16.0	16.0	33.6	24.00	16.0
BLT092-30	31.5	63.0	31.5	63.0	44.1	31.5	31.5	66.2	47.25	31.5

ظروف/ شروط عملية اللحام

يجب أن يكون محتوى الكربون في المادة الأساسية أقل من 0.4 بالمائة.
إذا كانت درجة الحرارة المحيطة أقل من 10 درجات مئوية، يجب تسخين السطح قبل اللحام.
يجب عدم إجراء اللحام في المناطق المفتوحة أو في ظل الظروف الجوية السيئة.

طرق اللحام

قبل اللحام، تأكد من أن السطح الملامس نظيف وخالٍ من برادة الحديد أو الشحوم أو الزيت أو الطلاء أو الخبث أو أي ملوثات أخرى. إذا كان السطح متآكلًا أو مطليًا، يجب إزالة جميع الصدأ والطلاء تمامًا من منطقة اللحام.
قبل الانتقال إلى ممر اللحام التالي، قم بتنظيف حبة اللحام تمامًا لتجنب شوائب الخبث.
بمجرد بدء اللحام، تجنب الانقطاعات لمنع تبريد المكونات.
افحص نقاط اللحام بدقة للتأكد من عدم وجود شقوق أو انبعاجات أو خدوش. في حالة ظهور مخاوف، استخدم طرق الفحص غير المتلفة، مثل اختبار الجسيمات المغناطيسية أو اختبار الصبغة المخترقة.
إذا كانت هناك حاجة إلى إصلاحات، قم بطحن العيوب واتباع خطوات اللحام المؤهلة المناسبة مرة أخرى.
تجنب التبريد السريع لنقاط اللحام.
