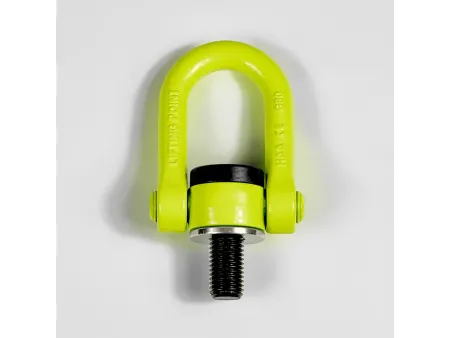

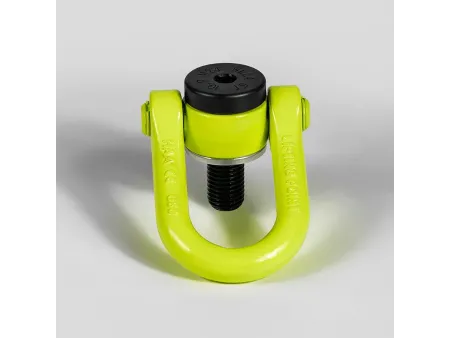

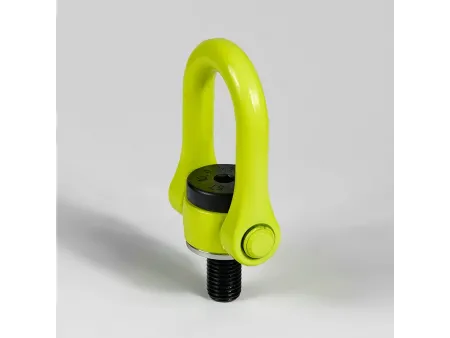

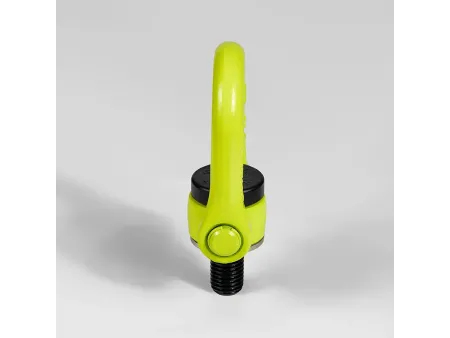

حلقة رفع دوارة لمغناطيس الرفع والأوناش Super Swivel Ring (0.5-50t)

طلب عرض سعر

من نحن: http://loadlifting-ae.com/1-6-super-swivel-ring-05-50t.html

قطع وأدوات ومساعدات الرفع والتثبيت BLTS

حد الحمولة أثناء العمل 0.5 إلى 50 طن

الدوران 360 درجة

محور الارتكاز 180 درجة

تم تصميمها لعمليات الرفع الشاقة، ولها قدرة تحمل تتراوح بين 0.5 إلى 50 طن. كما تتميز بزاوية دوران 360 درجة ودوران محوري 180 درجة، كما أنها تساعد في تحقي عمليات مناولة آمنة ودقيقة للحمولة، مما يقلل من القيود المفروضة على زوايا الرفع. ويضمن هيكلها المصنوع من سبائك الفولاذ المطروق قوة ومتانة فائقة، مما يجعلها خياراً مثالياً للبيئات الصعبة مثل تطبيقات البناء وصناعة النفط والغاز.

الفحص والمعايير

اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة

التطبيقات

في قطاع الإنشاءات والبناء: مثالية لرفع المكونات الهيكلية والعناصر الجاهزة، حيث تتميز بمرونتها العالية التي تقلل من قيود مسار الرفع، مما يوجد الحلول للتحديات في عمليات البناء
في أعمال النقل والمناولة: مناسبة لرفع المعدات الصناعية الثقيلة ونقلها مثل المحولات ومجموعات المولدات الكهربائية

الميزات

دوران بدرجة 360 ومحور 180 درجة لعمليات رفع متعددة الاستخدامات
تتميز بتصميم مسامير داخلية سداسية الشكل تضمن سرعة وسهولة التركيب
هيكل مطروق من قطعة واحدة بدون لحامات، مما يضمن سلامة ومتانة عالية
تتميز بأنها متوفرة بقياسات للسنون اللولبية تتراوح من M8 إلى M100، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية وUNC)
حد حمل التشغيل (WLL) من 0.5 إلى 50T.
عامل أمان 4:1 مع اختبار غير مدمر بنسبة 100 بالمائة لأداء موثوق به
يتضمن كل مكون برقم دفعة الإنتاج لتسهيل التتبع
تتميز بأنها مشكلة من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، كما تعزز عمليات التبريد والتلطيف من متانته وقوة الشد.
تتميز بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي لهيكل الحلقة ومعالجة مقاومة للصدأ من داكروميت للمسمار، مما يوفر مقاومة ممتازة للتآكل.

الخواص

(متوفرة مع سنون مترية و سنونUNC خشنة)

السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	الأبعاد (مم)									عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	E	A±3	B±3	C	D	F	K±3	H	S	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLTS-M8	0.5	8×1.25	12	50.5	37	76	14	101.5	49.5	38	8	10-40	0.8
BLTS-M10	0.7	10×1.50	16	50.5	37	76	14	101.5	49.5	38	8	10-40	0.8
BLTS-M12	1.0	12×1.75	18	50.5	37	76	14	101.5	49.5	38	8	15-40	0.8
BLTS-M14	1.5	14×2.00	21	50.5	37	76	14	101.5	49.5	38	8	30-100	0.8
BLTS-M16	2.0	16×2.00	24	50.5	37	76	14	101.5	49.5	38	8	45-130	0.8
BLTS-M18	2.5	18×2.50	40	74.5	54	105	20	145.0	77.0	48	12	100-170	1.9
BLTS-M20	3.0	20×2.50	40	74.5	54	105	20	145.0	77.0	48	12	100-170	2.0
BLTS-M22	3.0	22×2.50	40	74.5	54	105	20	145.0	77.0	48	12	100-170	2.1
BLTS-M24	4.5	24×3.00	40	74.5	54	105	20	145.0	77.0	48	12	190-280	2.5
BLTS-M27	5.0	27×3.00	40	98.5	73	146	30	201.5	103.5	68	17	250-500	5.5
BLTS-M30	7.3	30×3.50	45	98.5	73	146	30	201.5	103.5	68	17	270-600	5.5
BLTS-M33	8.0	33×3.50	50	98.5	73	146	30	201.5	103.5	68	17	270-600	5.5
BLTS-M36	10.0	36×4.00	54	98.5	73	146	30	201.5	103.5	68	17	270-600	5.5
BLTS-M39	10.0	39×4.00	58	98.5	73	146	30	201.5	103.5	68	17	350-800	6.0
BLTS-M42	12.5	42×4.50	63	98.5	73	146	30	201.5	103.5	68	17	350-800	6.0
BLTS-M45	15.0	45×4.50	63	98.5	73	146	30	201.5	103.5	68	17	350-800	6.0
BLTS-M48S	16.0	48×5.00	63	98.5	73	146	30	201.5	101.5	70	17	350-800	6.5
BLTS-M48B	20.0	48×5.00	68	120.0	93	182	36	249.0	125.0	84	19	350-800	11.5
BLTS-M52	20.0	52×5.00	68	120.0	93	182	36	249.0	125.0	84	19	350-900	12.0
BLTS-M56	25.0	56×5.50	78	120.0	93	182	36	249.0	125.0	84	19	350-900	12.0
BLTS-M60	25.0	60×5.50	90	120.0	93	182	36	253.0	125.0	88	19	350-600	13.0
BLTS-M64S	32.0	64×6.00	90	120.0	93	182	36	253.0	125.0	88	19	500-1000	13.0
BLTS-M64B	33.0	64×6.00	100	185.0	144	280	58	395.0	195.0	136	36	500-1000	42.0
BLTS-M72×4	35.0	72×4.00	110	185.0	144	280	58	395.0	195.0	136	36	500-1200	43.0
BLTS-M72×6	35.0	72×6.00	110	185.0	144	280	58	395.0	195.0	136	36	500-1200	43.0
BLTS-M80	40.0	80×6.00	120	185.0	144	280	58	395.0	195.0	136	36	500-1200	44.5
BLTS-M90	45.0	90×6.00	135	185.0	144	280	58	395.0	195.0	136	36	500-1500	46.5
BLTS-M100	50.0	100×6.00	150	185.0	144	280	58	395.0	195.0	136	36	500-1700	49.0

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLTS-M8	8	0.5	1.0	0.5	1.0	0.7	0.5	0.5	1.10	0.80	0.5
BLTS-M10	10	0.7	1.4	0.7	1.4	1.0	0.7	0.7	1.50	1.10	0.7
BLTS-M12	12	1.0	2.0	1.0	2.0	1.4	1.0	1.0	2.10	1.50	1.0
BLTS-M14	14	1.5	3.0	1.5	3.0	2.1	1.5	1.5	3.15	2.30	1.5
BLTS-M16	16	2.0	4.0	2.0	4.0	2.8	2.0	2.0	4.20	3.00	2.0
BLTS-M18	18	2.5	5.0	2.5	5.0	3.5	2.5	2.5	5.25	3.75	2.5
BLTS-M20	20	3.0	6.0	3.0	6.0	4.2	3.0	3.0	6.30	4.50	3.0
BLTS-M22	22	3.0	6.0	3.0	6.0	4.2	3.0	3.0	6.30	4.50	3.0
BLTS-M24	24	4.5	9.0	4.5	9.0	6.3	4.5	4.5	9.45	6.80	4.5
BLTS-M27	27	5.0	10.0	5.0	10.0	7.0	5.0	5.0	10.50	7.50	5.0
BLTS-M30	30	7.3	14.6	7.3	14.6	10.2	7.3	7.3	15.30	11.00	7.3
BLTS-M33	33	8.0	16.0	8.0	16.0	11.2	8.0	8.0	16.80	12.00	8.0
BLTS-M36	36	10.0	20.0	10.0	20.0	14.0	10.0	10.0	21.00	15.00	10.0
BLTS-M39	39	10.0	20.0	10.0	20.0	14.0	10.0	10.0	21.00	15.00	10.0
BLTS-M42	42	12.5	25.0	12.5	25.0	17.5	12.5	12.5	26.30	18.80	12.5
BLTS-M45	45	15.0	30.0	15.0	30.0	21.0	15.0	15.0	31.50	22.50	15.0
BLTS-M48S	48	16.0	32.0	16.0	32.0	22.4	16.0	16.0	33.50	24.00	16.0
BLTS-M48B	48	20.0	40.0	20.0	40.0	28.0	20.0	20.0	42.00	30.00	20.0
BLTS-M52	52	20.0	40.0	20.0	40.0	28.0	20.0	20.0	42.00	30.00	20.0
BLTS-M56	56	25.0	50.0	25.0	50.0	35.0	25.0	25.0	53.00	37.50	25.0
BLTS-M60	60	25.0	50.0	25.0	50.0	35.0	25.0	25.0	52.50	37.50	25.0
BLTS-M64S	64	32.0	64.0	32.0	64.0	45.0	32.0	32.0	67.00	48.00	32.0
BLTS-M64B	64	33.0	66.0	33.0	66.0	46.2	33.0	33.0	69.30	49.50	33.0
BLTS-M72×4	72	35.0	70.0	35.0	70.0	49.0	35.0	35.0	73.50	52.50	35.0
BLTS-M72×6	72	35.0	70.0	35.0	70.0	49.0	35.0	35.0	73.50	52.50	35.0
BLTS-M80	80	40.0	80.0	40.0	80.0	56.0	40.0	40.0	84.00	60.00	40.0
BLTS-M90	90	45.0	90.0	45.0	90.0	63.0	45.0	45.0	94.50	67.50	45.0
BLTS-M100	100	50.0	100.0	50.0	100.0	70.0	50.0	50.0	105.00	75.00	50.0

السلسلة	حد الحمولة (بالطن)	السنون شكل		الأبعاد (مم)									عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	M	TPI	E	A±3	B±3	C	D	F	K±3	H	S	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLTS-3/8	0.7	3/8	16.0	16	50.5	37	76	14	101.5	49.5	38	8	10-40	0.8
BLTS-1/2	1.5	1/2	13.0	21	50.5	37	76	14	101.5	49.5	38	8	15-40	0.8
BLTS-5/8	2.0	5/8	11.0	24	50.5	27	76	14	101.5	49.5	38	8	45-130	0.8
BLTS-3/4	3.0	3/4	10.0	40	74.5	54	105	20	145.0	77.0	48	12	45-130	2.0
BLTS-7/8	3.0	7/8	9.0	40	74.5	54	105	20	145.0	77.0	48	12	100-170	2.1
BLTS-1	4.5	1	8.0	40	74.5	54	105	20	145.0	77.0	48	17	190-280	2.5
BLTS-1-1/4	8.0	1-1/4	7.0	45	98.5	73	146	30	201.5	103.5	68	17	270-600	5.5
BLTS-1-1/2	10.0	1-1/2	6.0	54	98.5	73	146	30	201.5	103.5	68	17	270-600	5.5
BLTS-1-3/4	15.0	1-3/4	5.0	63	98.5	73	146	30	201.5	103.5	68	17	350-800	6.0
BLTS-2	20.0	2	4.5	68	120.0	93	182	36	249.0	125.0	84	19	350-800	12.0
BLTS-2-1/4	25.0	2-1/4	4.5	78	120.0	93	182	36	249.0	125.0	84	19	350-900	12.0
BLTS-2-1/2	32.0	2-1/2	4.0	90	120.0	93	182	36	253.0	125.0	88	19	500-1400	13.0
BLTS-2-3/4	33.0	2-3/4	4.0	110	185.0	144	280	58	395.0	195.0	136	36	500-1400	42.5
BLTS-3	35.0	3-4	4.0	120	185.0	144	280	58	395.0	195.0	136	36	500-1400	43.5

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLTS-3/8	3/8	0.7	1.4	0.7	1.4	1.0	0.7	0.7	1.50	1.1	0.7
BLTS-1/2	1/2	1.5	3.0	1.5	3.0	2.1	1.5	1.5	3.15	2.3	1.5
BLTS-5/8	5/8	2.0	4.0	2.0	4.0	2.8	2.0	2.0	4.20	3.0	2.0
BLTS-3/4	3/4	3.0	6.0	3.0	6.0	4.2	3.0	3.0	6.30	4.5	3.0
BLTS-7/8	7/8	3.0	6.0	3.0	6.0	4.2	3.0	3.0	6.30	4.5	3.0
BLTS-1	1	4.5	9.0	4.5	9.0	6.3	4.5	4.5	9.45	6.8	4.5
BLTS-1-1/4	1-1/4	8.0	16.0	8.0	16.0	11.2	8.0	8.0	16.80	12.0	8.0
BLTS-1-1/2	1-1/2	10.0	20.0	10.0	20.0	14.0	10.0	10.0	21.00	15.0	10.0
BLTS-1-3/4	1-3/4	15.0	30.0	15.0	30.0	21.0	15.0	15.0	31.50	22.5	15.0
BLTS-2	2	20.0	40.0	20.0	40.0	28.0	20.0	20.0	42.00	30.0	20.0
BLTS-2-1/4	2-1/4	25.0	50.0	25.0	50.0	35.0	25.0	25.0	53.00	37.5	25.0
BLTS-2-1/2	2-1/2	32.0	64.0	32.0	64.0	45.0	32.0	32.0	67.00	48.0	32.0
BLTS-2-3/4	2-3/4	33.0	66.0	33.0	66.0	46.2	33.0	33.0	69.30	49.5	33.0
BLTS-3	3	35.0	70.0	35.0	70.0	49.0	35.0	35.0	73.50	52.5	35.0
