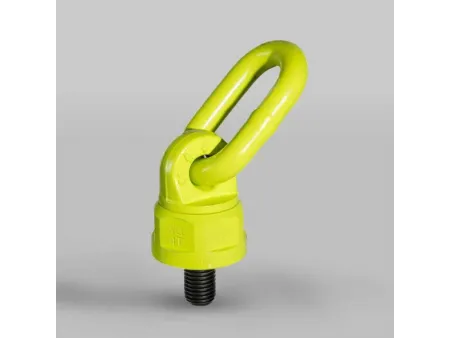

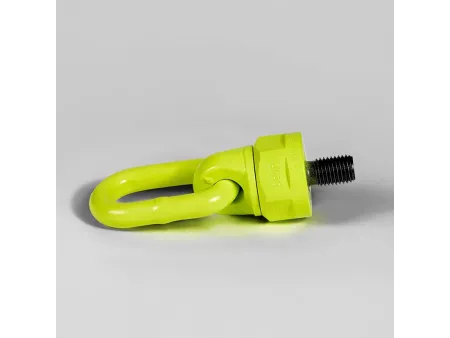

حلقة رفع دوارة (عروة المرفاع) لمعدات الرفع والأوناش Swivel Hoist Ring (0.4-50t)

طلب عرض سعر

من نحن: http://loadlifting-ae.com/1-2-swivel-hoist-ring-04-50t.html

قطع وأدوات ومساعدات الرفع والتثبيت BLT083

حد الحمولة أثناء العمل 0.4 إلى 50 طن

الدوران 360 درجة

محور الارتكاز 230 درجة

صُممت هذه الحلقة الدوارة لتحقيق الدقة وتعدد الاستخدامات، حيث تحقق حد حمولة تتراوح من 0.4 طن إلى 50 طن، ومع دوران كامل بزاوية 360 درجة ومحور ارتكاز بزاوية 230 درجة، كما تضمن عمليات رفع سلسة حتى في أصعب الزوايا. فضلاً عن ذلك، تسمح آليتها الحاملة للكرات بالدوران السلس تحت الحمل لتوزيع الضغط بشكل موحد وتعزيز السلامة أثناء عملية الرفع.

الفحص والمعايير

اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة

التطبيقات

المنشآت الصناعية: شائعة الاستخدام لتركيب الآلات الصناعية وقوالب الرفع
في عمليات النقل: مناسبة لرفع المعدات الصناعية الثقيلة ونقلها مثل المحولات ومجموعات المولدات الكهربائية

الميزات

متوفرة بمجموعة كبيرة من الأحجام، بما في ذلك طرازات قابلة للتخصيص من نوع الصامولة (0832 نوع صامولة)، لتلبية احتياجات التطبيقات المتنوعة
يضمن تصميم القاعدة السداسية التركيب الآمن والسهل على الحمولة
متوفرة بمقاسات M8-M150، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية)
تتميز بأنها مشكلة بالطرق من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، ومعالجة بالحرارة (معالجة بالحرارة)
يتميز جسم الحلقة بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي، كما تتم معالجة البراغي باستخدام Dacromet لمضاعفة المتانة
تتميز بعامل أمان 4:1 مع اختبار غير مدمر بنسبة 100 بالمائة. كما يتم ختم كل مكون برقم دفعة إنتاج لإمكانية التتبع.

رسومات أبعاد التصميم

رسم بأبعاد 083
رسم بأبعاد 832

الخواص

(متوفرة مع سنون مترية و سنونUNC خشنة)

السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	الأبعاد (مم)								عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	E	A±2	B±3	C	D	F±3	G	K	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT083-M8	0.40	8×1.25	12.0	30	43.5	54.0	12	97.5	40	37.0	10-40	0.44
BLT083-M10	0.60	10×1.50	19.0	30	43.5	54.0	12	97.5	40	37.0	10-40	0.45
BLT083-M12S	0.70	12×1.75	19.0	30	43.5	54.0	12	97.5	40	37.0	15-40	0.45
BLT083-M14	1.25	14×2.00	31.8	30	43.5	54.0	12	97.5	40	37.0	30-100	0.45
BLT083-M16S	1.50	16×2.00	31.8	30	43.5	54.0	12	97.5	40	37.0	45-130	0.48
BLT083-M12B	1.05	12×1.75	19.0	34	54.5	78.0	16	132.5	59	54.5	15-40	1.15
BLT083-M16B	1.90	16×2.00	30.0	34	54.5	78.0	16	132.5	59	54.5	45-130	1.35
BLT083-M18S	1.90	18×2.50	30.0	34	54.5	78.0	16	132.5	59	54.5	100-170	1.35
BLT083-M20S	2.00	20×2.50	30.0	34	54.5	78.0	16	132.5	59	54.5	100-170	1.40
BLT083-M22S	2.00	22×2.50	30.0	34	54.5	78.0	16	132.5	59	54.5	100-170	1.40
BLT083-M24S	3.15	24×3.00	30.0	34	54.5	78.0	16	132.5	59	54.5	190-280	1.40
BLT083-M18B	2.00	18×2.50	38.1	40	67.0	93.0	20	160.0	70	64.5	100-170	2.30
BLT083-M20B	2.50	20×2.50	38.1	40	67.0	93.0	20	160.0	70	64.5	100-170	2.30
BLT083-M22B	2.50	22×2.50	38.1	40	67.0	93.0	20	160.0	70	64.5	100-170	2.35
BLT083-M24B	4.00	24×3.00	38.1	40	67.0	93.0	20	160.0	70	64.5	190-280	2.35
BLT083-M27	4.00	27×3.00	38.1	40	67.0	93.0	20	160.0	70	64.5	250-500	2.35
BLT083-M30S	5.00	30×3.50	35.0	40	67.0	93.0	20	160.0	70	64.5	270-600	2.50
BLT083-M30B	6.00	30×3.50	50.0	51	95.0	111.0	22	206.0	79	74.0	270-600	3.75
BLT083-M33	7.50	33×3.50	50.0	51	95.0	111.0	22	206.0	79	74.0	270-600	3.80
BLT083-M36	10.00	36×4.00	54.0	51	95.0	111.0	22	206.0	79	74.0	270-600	3.90
BLT083-M39	10.00	39×4.00	58.0	51	95.0	111.0	22	206.0	79	74.0	350-800	4.00
BLT083-M42	13.00	42×4.50	63.0	65	108.0	122.5	26	230.5	93	85.0	350-800	5.90
BLT083-M45	13.00	45×4.50	68.0	65	108.0	122.5	26	230.5	93	85.0	350-800	6.00
BLT083-M48	14.00	48×5.00	68.0	65	108.0	122.5	26	230.5	93	85.0	350-800	6.15
BLT083-M56	20.00	56×5.50	84.0	70	120.0	158.0	32	278.0	105	95.0	350-900	10.00
BLT083-M60	20.00	60×5.50	90.0	70	120.0	158.0	32	278.0	105	95.0	350-900	10.50
BLT083-M64	20.0	64×6.0	95	70	120	158	32	278	105	95	500-1000	10.7
BLT083-M72-S	25.0	72×6.0	108	80	123	210	40	333	158	142	500-1200	23.0
BLT083-M80-S	30.0	80×6.0	120	80	123	210	40	333	158	142	500-1200	24.0
BLT083-M90-S	35.0	90×6.0	135	80	123	210	40	333	158	142	500-1500	26.0
BLT083-M100-S	35.0	100×6.0	135	80	123	210	40	333	158	142	500-1700	26.0
BLT083-M72-B	31.5	72×6.0	108	90	138	230	48	368	169	155	500-1400	34.0
BLT083-M80-B	35.0	80×6.0	120	90	138	230	48	368	169	155	500-1500	35.5
BLT083-M90-B	40.0	90×6.0	135	90	138	230	48	368	169	155	500-1500	37.5
BLT083-M100-B	40.0	100×6.0	135	90	138	230	48	368	169	155	500-1700	39.0
BLT083-M110	50.0	110×6.0	135	90	138	230	48	368	169	155	500-1700	41.0
BLT083-M120	50.0	120×6.0	135	90	138	230	48	368	169	155	500-1700	43.0
BLT083-M130	50.0	130×6.0	135	90	138	230	48	368	198	155	500-1700	45.0
BLT083-M140	50.0	140×6.0	135	90	138	230	48	368	198	155	500-1700	47.0
BLT083-M150	50.0	150×6.0	135	90	138	230	48	368	198	155	500-1700	49.5

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب
يمثل الحرف "B" الهيكل الكبير، ويمثل الحرف "S" الهيكل الصغير

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	1	1	1	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT083-M8	8	0.6	1.2	0.40	0.8	0.6	0.4	0.4	0.8	0.6	0.4
BLT083-M10	10	0.9	1.8	0.60	1.2	0.8	0.6	0.6	1.3	0.9	0.6
BLT083-M12S	12	1.2	2.4	0.70	1.4	1.0	0.7	0.7	1.5	1.1	0.7
BLT083-M14	14	2.0	4.0	1.25	2.5	1.8	1.3	1.3	2.6	1.9	13
BLT083-M16S	16	2.6	5.2	1.50	3.0	2.1	1.5	1.5	3.2	2.3	1.5
BLT083-M12B	12	1.6	3.2	1.05	2.1	1.5	1.1	1.1	2.2	1.6	1.1
BLT083-M16B	16	3.0	6.0	1.90	3.8	2.7	1.9	1.9	4.0	2.9	1.9
BLT083-M18S	18	3.0	6.0	1.90	3.8	2.7	1.9	1.9	4.0	2.9	1.9
BLT083-M20S	20	3.5	7.0	2.00	4.0	2.8	2.0	2.0	4.2	3.0	2.0
BLT083-M22S	22	3.5	7.0	2.00	4.0	2.8	2.0	2.0	4.2	3.0	2.0
BLT083-M24S	24	5.0	10.0	3.15	6.3	4.4	3.2	3.2	6.6	4.7	3.2
BLT083-M18B	18	3.6	7.2	2.00	4.0	2.8	2.0	2.0	4.2	3.0	2.0
BLT083-M20B	20	4.0	8.0	2.50	5.0	3.5	2.5	2.5	5.3	3.8	2.5
BLT083-M22B	22	4.0	8.0	2.50	5.0	3.5	2.5	2.5	5.3	3.8	2.5
BLT083-M24B	24	7.0	14.0	4.00	8.0	5.6	4.0	4.0	8.4	6.0	4.0
BLT083-M27	27	7.0	14.0	4.00	8.0	5.6	4.0	4.0	8.4	6.0	4.0
BLT083-M30S	30	7.0	14.0	5.00	10.0	7.0	5.0	5.0	10.5	7.5	5.0
BLT083-M30B	30	10.0	20.0	6.00	12.0	84	6.0	6.0	12.6	9.0	6.0
BLT083-M33	33	15.0	30.0	7.50	15.0	10.5	7.5	7.5	15.8	11.3	7.5
BLT083-M36	36	15.0	30.0	10.00	20.0	14.0	10.0	10.0	21.0	15.0	10.0
BLT083-M39	39	15.0	30.0	10.00	20.0	14.0	10.0	10.0	21.0	15.0	10.0
BLT083-M42	42	17.0	34.0	13.00	26.0	18.2	13.0	13.0	27.3	19.5	13.0
BLT083-M45	45	17.0	34.0	13.00	26.0	18.2	13.0	13.0	27.3	19.5	13.0
BLT083-M48	48	18.0	36.0	14.00	28.0	19.6	14.0	14.0	29.4	21.0	14.0
BLT083-M56	56	28.0	56.0	20.00	40.0	28.0	20.0	20.0	42.0	30.0	20.0
BLT083-M60	60	28.0	56.0	20.00	40.0	28.0	20.0	20.0	42.0	30.0	20.0
BLT083-M64	64	28.0	56	20.0	40	28.0	20.0	20.0	42.0	30.0	20.0
BLT083-M72-S	72	31.5	63	25.0	50	35.0	25.0	25.0	52.5	37.5	25.0
BLT083-M80-S	80	38.0	76	30.0	60	42.0	30.0	30.0	63.0	45.0	30.0
BLT083-M90-S	90	40.0	80	35.0	70	49.0	35.0	35.0	73.5	52.5	35.0
BLT083-M100-S	100	40.0	80	35.0	70	49.0	35.0	35.0	73.5	52.5	35.0
BLT083-M72-B	72	40.0	80	31.5	63	44.1	31.5	31.5	66.2	47.3	31.5
BLT083-M80-B	80	40.0	80	35.0	70	49.0	35.0	35.0	73.5	52.5	35.0
BLT083-M90-B	90	50.0	100	40.0	80	56.0	40.0	40.0	84.0	60.0	40.0
BLT083-M100-B	100	50.0	100	40.0	80	56.0	40.0	40.0	84.0	60.0	40.0
BLT083-M110	110	50.0	100	50.0	100	70.0	50.0	50.0	105.0	75.0	50.0
BLT083-M120	120	50.0	100	50.0	100	70.0	50.0	50.0	105.0	75.0	50.0
BLT083-M130	130	50.0	100	50.0	100	70.0	50.0	50.0	105.0	75.0	50.0
BLT083-M140	140	50.0	100	50.0	100	70.0	50.0	50.0	105.0	75.0	50.0
BLT083-M150	150	50.0	100	50.0	100	70.0	50.0	50.0	105.0	75.0	50.0

السلسلة	حد الحمولة (بالطن)	السنون شكل		الأبعاد (مم)								عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	M	TPI	E	A±2	B±3	C	D	F±3	G	K	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT083-3/8	0.60	3/8	16.0	19.0	30	43.5	54.0	12	97.5	40	37.0	10-40	0.50
BLT083-1/2S	0.70	1/2	13.0	19.0	30	43.5	54.0	12	97.5	40	37.0	15-40	0.50
BLT083-5/8S	1.50	5/8	11.0	31.8	30	43.5	54.0	12	97.5	40	37.0	45-130	0.50
BLT083-1/2B	1.05	1/2	13.0	19.0	34	54.5	78.0	16	132.5	59	54.5	15-40	1.15
BLT083-5/8B	1.90	5/8	11.0	30.0	34	54.5	78.0	16	132.5	59	54.5	45-130	1.35
BLT083-3/4S	1.90	3/4	10.0	30.0	34	54.5	78.0	16	132.5	59	54.5	45-130	1.40
BLT083-7/8S	2.00	7/8	9.0	30.0	34	54.5	78.0	16	132.5	59	54.5	100-170	1.40
BLT083-1S	3.15	1	8.0	30.0	34	54.5	78.0	16	132.5	59	54.5	190-280	1.40
BLT083-3/4B	2.00	3/4	10.0	38.1	40	67.0	93.0	20	160.0	70	64.5	45-130	2.50
BLT083-7/8B	2.50	7/8	9.0	38.1	40	67.0	93.0	20	160.0	70	64.5	100-170	2.50
BLT083-1B	4.00	1	8.0	38.1	40	67.0	93.0	20	160.0	70	64.5	190-280	2.50
BLT083-1-1/4	6.00	1-1/4	7.0	50.0	51	95.0	111.0	22	206.0	79	74.0	270-600	4.00
BLT083-1-1/2	10.00	1-1/2	6.0	54.0	51	95.0	111.0	22	206.0	79	74.0	270-600	4.00
BLT083-1-3/4	13.00	1-3/4	5.0	68.0	65	108.0	122.5	26	230.5	93	85.0	350-800	6.00
BLT083-2S	14.00	2	4.5	68.0	65	108.0	122.5	26	230.5	93	85.0	350-800	6.30
BLT083-2B	17.00	2	4.5	84.0	70	120.0	158.0	32	278.0	105	95.0	350-800	11.00
BLT083-2-1/4	20.00	2-1/4	4.5	84.0	70	120.0	158.0	32	278.0	105	95.0	350-900	11.00
BLT083-2-1/2	20.00	2-1/2	4.0	95.0	70	120.0	158.0	32	278.0	105	95.0	350-900	11.00
BLT083-3S	25.00	3	4.0	108.0	80	123.0	210.0	40	333.0	158	142.0	500-1400	23.00

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2		2		2	2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT083-3/8	3/8	0.9	1.8	0.60	1.2	0.8	0.6	0.6	1.3	0.9	0.6
BLT083-1/2S	1/2	1.2	2.4	0.70	1.4	1.0	0.7	0.7	1.5	1.1	0.7
BLT083-5/8S	5/8	2.6	5.2	1.50	3.0	2.1	1.5	1.5	3.2	2.3	1.5
BLT083-1/2B	1/2	1.6	3.2	1.05	2.1	1.5	1.1	1.1	2.2	1.6	1.1
BLT083-5/8B	5/8	3.0	6.0	1.90	3.8	2.7	1.9	1.9	4.0	2.9	1.9
BLT083-3/4S	3/4	3.0	6.0	1.90	3.8	2.7	1.9	1.9	4.0	2.9	1.9
BLT083-7/8S	7/8	3.5	7.0	2.00	4.0	2.8	2.0	2.0	4.2	3.0	2.0
BLT083-15	1	5.0	10.0	3.15	6.3	4.4	3.2	3.2	6.6	4.7	3.2
BLT083-3/4B	3/4	3.6	7.2	2.00	4.0	2.8	2.0	2.0	4.2	3.0	2.0
BLT083-7/8B	7/8	4.0	8.0	2.50	5.0	3.5	2.5	2.5	5.3	3.8	2.5
BLT083-1B	1	7.0	14.0	4.00	8.0	5.6	4.0	4.0	8.4	6.0	4.0
BLT083-1-1/4	1-1/4	10.0	20.0	6.00	12.0	8.4	6.0	6.0	12.6	9.0	6.0
BLT083-1-1/2	1-1/2	15.0	30.0	10.00	20.0	14.0	10.0	10.0	21.0	15.0	10.0
BLT083-1-3/4	1-3/4	17.0	34.0	13.00	26.0	18.2	13.0	13.0	27.3	19.5	13.0
BLT083-2S	2	18.0	36.0	14.00	28.0	19.6	14.0	14.0	29.4	21.0	14.0
BLT083-2B	2	25.0	50.0	17.00	34.0	23.8	17.0	17.0	35.7	25.5	17.0
BLT083-2-1/4	2-1/4	25.0	50.0	20.00	40.0	28.0	20.0	20.0	42.0	30.0	20.0
BLT083-2-1/2	2-1/2	28.0	56.0	20.00	40.0	28.0	20.0	20.0	42.0	30.0	20.0
BLT083-3S	3	31.5	63.0	25.00	50.0	35.0	25.0	25.0	52.5	37.5	25.0

السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	الأبعاد (مم)								الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	E	A±2	B±3	C	D	F±3	G	K	الوزن (كجم)
BLT0832-M8	0.40	8×1.25	15	30	43.5	76.0	12	119.5	40	37.0	0.6
BLT0832-M10	0.60	10×1.50	15	30	43.5	76.0	12	119.5	40	37.0	0.6
BLT0832-M12	0.70	12×1.75	15	30	43.5	76.0	12	119.5	40	37.0	0.6
BLT0832-M14	1.25	14×2.00	20	30	43.5	82.0	12	125.5	40	37.0	0.6
BLT0832-M16	1.50	16×2.00	20	30	43.5	82.0	12	125.5	40	37.0	0.6
BLT0832-M18	2.00	18×2.50	25	40	67.0	128.0	20	195.0	70	64.5	3.2
BLT0832-M20	2.50	20×2.50	25	40	67.0	128.0	20	195.0	70	64.5	3.2
BLT0832-M22	2.50	22×2.50	25	40	67.0	128.0	20	195.0	70	64.5	3.2
BLT0832-M24	4.00	24×3.00	30	40	67.0	128.0	20	195.0	70	64.5	3.2
BLT0832-M30	6.00	30×3.50	40	51	95.0	164.0	22	259.0	79	74.0	5.3
BLT0832-M33	7.50	33×3.50	40	51	95.0	164.0	22	259.0	79	74.0	5.3
BLT0832-M36	10.00	36×4.00	45	51	95.0	164.0	22	259.0	79	74.0	5.3
BLT0832-M39	10.00	39×4.00	45	51	95.0	164.0	22	259.0	79	74.0	5.3
BLT0832-M42	13.00	42×4.50	63	65	108.0	190.5	26	298.5	93	85.0	8.7
BLT0832-M45	13.00	45×4.50	68	65	108.0	198.5	26	306.5	93	85.0	8.7
BLT0832-M48	14.00	48×5.00	68	65	108.0	198.5	26	306.5	93	85.0	8.7
BLT0832-M56	20.00	56×5.50	84	70	120.0	254.0	32	374.0	105	95.0	14.0
BLT0832-M60	20.00	60×5.50	90	70	120.0	261.0	32	381.0	105	95.0	14.0
BLT0832-M64	20.00	64×6.00	95	70	120.0	267.0	32	387.0	105	95.0	14.0
BLT0832-M72	31.50	72×6.00	108	90	138.0	347.0	48	485.0	169	155.0	47.0
BLT0832-M80	35.00	80×6.00	120	90	138.0	352.0	48	490.0	169	155.0	48.0
BLT0832-M90	40.00	90×6.00	135	90	138.0	388.0	48	526.0	169	155.0	51.0
BLT0832-M100	40.00	100×6.00	135	90	138.0	388.0	48	526.0	169	155.0	50.0

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

المنتجات ذات الصلة
