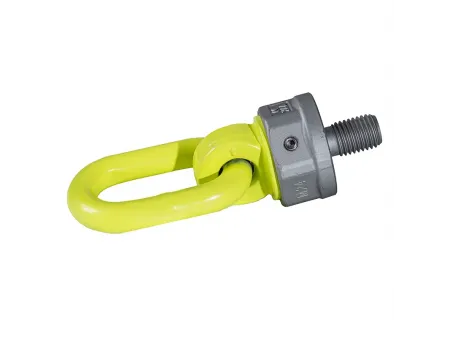

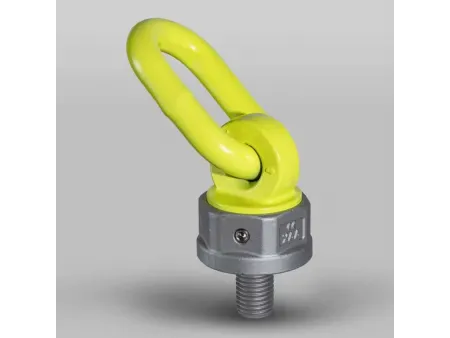

حلقة رفع دوارة للروافع المغناطيسية والأوناش Swivel Hoist Ring S (0.4-50t)

طلب عرض سعر

من نحن: http://loadlifting-ae.com/1-1-swivel-hoist-ring-04-50t.html

الشركة الرائدة في التصنيع القياسي والمخصص حسب الطلب لمعدات وأدوات الرفع والأوناش ومغناطيس الرفع

توفر شركتنا خدمة التصنيع حسب تصميم المنتج الأصلي والتصنيع المخصص حسب الطلب (OEM/ODM) لأدوات الرفع ومساعدات الرفع ونقاط الرفع والتثبيت والارتكاز ومغناطيس الرفع الدائم بما يلبي المتطلبات على أتم وجه

قطع وأدوات ومساعدات الرفع والتثبيت BLT097

التخصيصنقدم خدمة التخصيص الكامل بناءً على متطلبات العملاء، بما في ذلك تخصيص العلامات والألوان والشعارات ولون طلاء البراغي والمظهر الخارجي. كما يمكننا أيضًا تصميم رسومات تصاميم مصممة خصيصًا لتلبية الاحتياجات المحددة.
الخدماتتتوفر في المخزون حلقات الرفع الملولبة (ذات السنون) UNC والمترية، ويمكن شحنها في غضون 1 إلى 3 أيام. وبالنسبة لحلقات الرفع المسننة الخاصة، يمكن ترتيب التسليم في غضون 3 إلى 15 يومًا (ولمزيد من المعلومات والتفاصيل، يُرجى التواصل بقسم الخدمات لتأكيد الطلب).

حد الحمولة أثناء العمل 0.4 إلى 50 طن

الدوران 360 درجة

محور الارتكاز 230 درجة

تتميز حلقات الرفع الدوارة هذه بأنها توفر حلاً متعدد الاستخدامات لتطبيقات الرفع الصعبة مع حمولة تتراوح من 0.4 طن إلى 50 طن. وهي مصممة للدوران الكامل بزاوية 360 درجة حول محور المزلاج ونطاق دوران محوري 230 درجة، مما يسمح بتوجيه الحمل بدقة لتتناسب مع زاوية الرفع المثلى. ولذلك، تقلل هذه المرونة من خطر تلف كل من نقطة الرفع (حلقة الرفع) والحمولة، مما يضمن عمليات أكثر أمانًا في مجموعة واسعة من الصناعات.

الفحص والمعايير

اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة

التطبيقات

في عمليات النقل: مناسبة لرفع المعدات الصناعية الثقيلة ونقلها مثل المحولات ومجموعات المولدات الكهربائية
في عمليات النقل والمناولة في الموانئ والمحطات: يشيع استخدامها لرفع مكونات السفن ومعدات الإصلاح، حيث تسمح هذه الحلقات بتعديلات مرنة للزاوية، مما يقلل من الأخطاء ومخاطر الاصطدام.
في تشييد محطات توليد الطاقة من الرياح: تساعد الرافعات على ضبط زاوية واتجاه أقسام أبراج توربينات الرياح، مما يضمن التكديس والتوصيل الآمن والدقيق.

الميزات

تتميز بأنها مشكلة بالطرق من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، ومعالجة بالحرارة (معالجة بالحرارة)
تعمل البراغي المطروقة بشكل متكامل على تحسين قدرة التحميل، خاصةً بزاوية 90 درجة، مما يحسن من قوة الإجهاد وأداء الشد
يضاعف تشكيلها الدقيق كقطعة واحدة وكذلك المعالجة الحرارية من الصلابة والأداء
تتميز بطلاءات صديقة للبيئة مع أكثر من 400 ساعة من مقاومة رش الملح، ويمكن الاستخدام في البيئات البحرية والبيئات عالية الكلوريد دون تآكل
تتميز بتصميم مبتكر حاصل على براءة اختراع يزيل البقع العمياء في الطلاء، ولها ألوان جذابة بلونين: حلقة خضراء فاتحة ومسمار فضي رمادي
يسمح الدوران بـ 360 درجة والإمالة بـ 230 درجة بالأداء الممتاز في الرفع متعدد الاستخدامات
تتميز بآلية محمل كروي يضمن الدوران السلس في اتجاه القوة المطبقة لتوزيع الضغط بشكل موحد
تتميز بتصميم القاعدة السداسية مما يسهل التثبيت السهل والآمن على الحمولة
متوفرة بمقاسات M8-M150، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية)
يتراوح الحمل أثناء الشغل (WLL) من 0.4 طن إلى 50 طن، مع عامل أمان 4:1
يحتوي كل مكون حامل للحمولة على رقم دفعة إنتاج لإمكانية التتبع.
يتميز جسم الحلقة بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي، كما تتم معالجة البراغي باستخدام Dacromet لمضاعفة المتانة

الخواص

(متوفرة مع سنون مترية و سنونUNC خشنة)

السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	الأبعاد (مم)								عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	E	A±2	B 3	C	D	F 3	G	K	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT097-M8	0.4	8×1.25	12	30	43	53	13	96	42	37	10-40	0.5
BLT097-M10	0.6	10×1.50	19	30	43	53	13	96	42	37	10-40	0.5
BLT097-M12	0.7	12×1.75	19	30	43	53	13	96	42	37	15-40	0.5
BLT097-M14	1.25	14×2.00	31.8	30	43	53	13	96	42	37	30-100	0.5
BLT097-M16-S	1.5	16×2.00	31.8	30	43	53	13	96	42	37	45-130	0.5
BLT097-M12-B	1.05	12×1.75	19	34	54	70.5	16	124.5	61	54.5	15-40	1.2
BLT097-M16-B	1.9	16×2.00	30	34	54	70.5	16	124.5	61	54.5	45-130	1.2
BLT097-M20-S	2	20×2.50	30	34	54	70.5	16	124.5	61	54.5	100-170	1.2
BLT097-M24-S	3.15	24×3.00	30	34	54	70.5	16	124.5	61	54.5	100-170	1.2
BLT097-M18-B	2	18×2.50	38.1	40	68	88	20	156.0	72	64.5	100-170	2.2
BLT097-M20-B	2.5	20×2.50	38.1	40	68	88	20	156.0	72	64.5	100-170	2.2
BLT097-M24-B	4	24×3.00	38.1	40	68	88	20	156.0	72	64.5	100-170	2.2
BLT097-M30	6.7	30×3.50	50	51	95.5	104.5	22	200.0	81	74	270-600	3.6
BLT097-M36	10	36×4.00	54	51	95.5	104.5	22	200.0	81	74	270-600	3.7
BLT097-M42	13	42×4.50	63	65	107.5	121.5	26	229.0	96	85	350-800	5.8
BLT097-M48	14	48×5.00	68	65	107.5	121.5	26	229.0	96	85	350-800	6.1
BLT097-M52	20	52×5.0	84	70	119.5	148.5	32	268	109	95	350-900	9.7
BLT097-M56	20	56×5.5	84	70	119.5	148.5	32	268	109	95	350-900	9.9
BLT097-M64	20	64×6.0	95	70	119.5	148.5	32	268	109	95	500-1000	10.6
BLT097-M72-B	31.5	72×6.0	108	90	138	230	48	368	169	155	500-1400	34
BLT097-M80-B	35	80×6.0	120	90	138	230	48	368	169	155	500-1500	35.5
BLT097-M90-B	40	90×6.0	135	90	138	230	48	368	169	155	500-1500	37.5
BLT097-M100-B	40	100×6.0	135	90	138	230	48	368	169	155	500-1700	39
BLT097-M110	50	110×6.0	135	90	138	230	48	368	169	155	500-1700	41
BLT097-M120	50	120×6.0	135	90	138	230	48	368	169	155	500-1700	43
BLT097-M130	50	130×6.0	135	90	138	230	48	368	198	155	500-1700	45
BLT097-M140	50	140×6.0	135	90	138	230	48	368	198	155	500-1700	47
BLT097-M150	50	150×6.0	135	90	138	230	48	368	198	155	500-1700	49.5

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب
يمثل الحرف "B" الهيكل الكبير، ويمثل الحرف "S" الهيكل الصغير

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT097-M8	8×1.25	0.6	1.2	0.4	0.8	0.6	0.4	0.4	0.8	0.6	0.4
BLT097-M10	10×1.50	0.9	1.8	0.6	1.2	0.8	0.6	0.6	1.3	0.9	0.6
BLT097-M12	12×1.75	1.2	2.4	0.7	1.4	1	0.7	0.7	1.5	1.1	0.7
BLT097-M14	14×2.00	2	4	1.25	2.5	1.8	1.3	1.3	2.6	1.9	1.3
BLT097-M16-S	16×2.00	2.6	5.2	1.5	3	2.1	1.5	1.5	3.2	2.3	1.5
BLT097-M12-B	12×1.75	1.6	3.2	1.05	2.1	1.5	1.1	1.1	2.2	1.6	1.1
BLT097-M16-B	16×2.00	3	6	1.9	3.8	2.7	1.9	1.9	4	2.9	1.9
BLT097-M20-S	20×2.50	3.5	7	2	4	2.8	2	2	4.2	3	2
BLT097-M24-S	24×3.00	5	10	3.15	6.3	4.4	3.2	3.2	6.6	4.7	3.2
BLT097-M18-B	18×2.50	3.6	7.2	2	4	2.8	2	2	4.2	3	2
BLT097-M20-B	20×2.50	4	8	2.5	5	3.5	2.5	2.5	5.3	3.8	2.5
BLT097-M24-B	24×3.00	7	14	4	8	5.6	4	4	8.4	6	4
BLT097-M30	30×3.50	10	20	6.7	13.4	9.4	6.7	6.7	14.1	10.1	6.7
BLT097-M36	36×4.00	15	30	10	20	14	10	10	21	15	10
BLT097-M42	42×4.50	17	34	13	26	18.2	13	13	27.3	19.5	13
BLT097-M48	48×5.00	17	34	14	28	19.6	14	14	29.4	21	14
BLT097-M52	52×5.0	25	50	20	40	28	20	20	42	30	20
BLT097-M56	56×5.5	28	56	20	40	28	20	20	42	30	20
BLT097-M64	64×6.0	28	56	20	40	28	20	20	42	30	20
BLT097-M72-B	72×6.0	40	80	31.5	63	44.1	31.5	31.5	66.2	47.3	31.5
BLT097-M80-B	80×6.0	40	80	35	70	49	35	35	73.5	52.5	35
BLT097-M90-B	90×6.0	50	100	40	80	56	40	40	84	60	40
BLT097-M100-B	100×6.0	50	100	40	80	56	40	40	84	60	40
BLT097-M110	110×6.0	50	100	50	100	70	50	50	105	75	50
BLT097-M120	120×6.0	50	100	50	100	70	50	50	105	75	50
BLT097-M130	130×6.0	50	100	50	100	70	50	50	105	75	50
BLT097-M140	140×6.0	50	100	50	100	70	50	50	105	75	50
BLT097-M150	150×6.0	50	100	50	100	70	50	50	105	75	50

السلسلة	حد الحمولة (بالطن)	السنون شكل		الأبعاد (مم)								عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	M	TPI	E	A±2	B±3	C	D	F±3	G	K	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT097-3/8	0.6	3/8	16	19	30	43	53	13	96	42	37	10-40	0.47
BLT097-1/2	0.7	1/2	13	19	30	43	53	13	96	42	37	15-40	0.48
BLT097-5/8-S	1.5	5/8	11	31.8	30	43	53	13	96	42	37	45-130	0.5
BLT097-5/8-B	1.9	5/8	11	30	34	54	70.5	16	124.5	61	54.5	45-130	1.2
BLT097-3/4-S	1.9	3/4	10	30	34	54	70.5	16	124.5	61	54.5	45-130	1.2
BLT097-1-S	3.15	1	8	30	34	54	70.5	16	124.5	61	54.5	190-280	1.25
BLT097-3/4-B	2	3/4	10	38.1	40	68	88	20	156	72	64.5	45-130	2.16
BLT097-7/8	2.5	7/8	9	38.1	40	68	88	20	156	72	64.5	100-170	2.2
BLT097-1-B	4	1	8	38.1	40	68	88	20	156	72	64.5	190-280	2.22
BLT097-1-1/4	6	1-1/4	7	50	51	95	105	22	200	81	74	270-600	3.6
BLT097-1-1/2	10	1-1/2	6	54	51	95	105	22	200	81	74	270-600	3.75
BLT097-1-3/4	13	1-3/4	5	68	65	107.5	121.5	26	229	96	85	350-800	6
BLT097-2	14	2	4.5	68	65	107.5	121.5	26	229	96	85	350-800	6.2
BLT097-2-1/4	20	2-1/4	4.5	84	70	119.5	148.5	32	268	109	95	350-900	10
BLT097-2-1/2	20	2-1/2	4	95	70	119.5	148.5	32	268	109	95	350-900	10.5
BLT097-3	31.5	3	4	108	90	138	230	48	368	169	155	500-1700	31
BLT097-3-1/2	40	3-1/2	4	135	90	138	230	48	368	169	155	500-1700	34
BLT097-4	40	4	4	135	90	138	230	48	368	169	155	500-1700	36.5

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT097-3/8	3/8	0.9	1.8	0.6	1.2	0.8	0.6	0.6	1.3	0.9	0.6
BLT097-1/2	1/2	1.2	2.4	0.7	1.4	1	0.7	0.7	1.5	1.1	0.7
BLT097-5/8-S	5/8	2.6	5.2	1.5	3	2.1	1.5	1.5	3.2	2.3	1.5
BLT097-5/8-B	5/8	3	6	1.9	3.8	2.7	1.9	1.9	4	2.9	1.9
BLT097-3/4-S	3/4	3	6	1.9	3.8	2.7	1.9	1.9	4	2.9	1.9
BLT097-1-S	1	5	10	3.15	6.3	4.4	3.2	3.2	6.6	4.7	3.2
BLT097-3/4-B	3/4	3.6	7.2	2	4	2.8	2	2	4.2	3	2
BLT097-7/8	7/8	4	8	2.5	5	3.5	2.5	2.5	5.3	3.8	2.5
BLT097-1-B	1	7	14	4	8	5.6	4	4	8.4	6	4
BLT097-1-1/4	1-1/4	10	20	6	12	8.4	6	6	12.6	9	6
BLT097-1-1/2	1-1/2	15	30	10	20	14	10	10	21	15	10
BLT097-1-3/4	1-3/4	17	34	13	26	18.2	13	13	27.3	19.5	13
BLT097-2	2	18	36	14	28	19.6	14	14	29.4	21	14
BLT097-2-1/4	2-1/4	25	50	20	40	28	20	20	42	30	20
BLT097-2-1/2	2-1/2	28	56	20	40	28	20	20	42	30	20
BLT097-3	3	40	80	31.5	63	44.1	31.5	31.5	66.2	47.3	31.5
BLT097-3-1/2	3-1/2	50	100	40	80	56	40	40	84	60	40
BLT097-4	4	50	100	40	80	56	40	40	84	60	40
