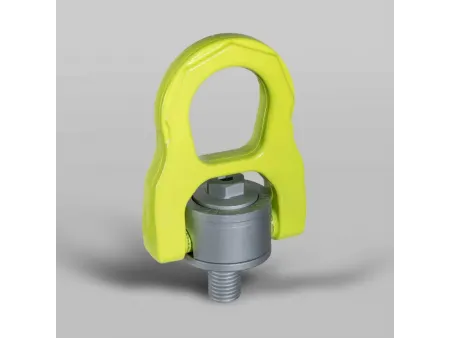

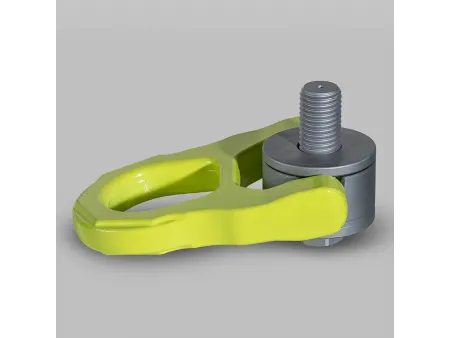

حلقة رفع للأحمال الثقيلة (عروة المرفاع) لمعدات الرفع المغناطيسية والأوناش Heavy Duty Lifting Point S (0.4-22.5t)

طلب عرض سعر

من نحن: http://loadlifting-ae.com/1-3-heavy-duty-lifting-point-04-22t.html

قطع وأدوات ومساعدات الرفع والتثبيت BLT104

حد الحمولة أثناء العمل 0.4 إلى 22.5 طن

الدوران 360 درجة

محور الارتكاز 180 درجة

صُممت لتطبيقات رفع الأوزان الثقيلة، حيث توفر نقطة حدًا لحمل يتراوح من 0.4 طن إلى 22.5 طن، مما يتيح عمليات رفع دقيقة وآمنة. وبفضل دورانها بزاوية 360 درجة ومحور 180 درجة، تضمن نقطة الرفع (حلقة الرفع هذه) وضع الحمولة بشكل مثالي مع تقليل مخاطر التلف أثناء عمليات الرفع المعقدة، مما يجعلها خياراً ممتازاً للبيئات الصعبة مثل التطبيقات البحرية والصناعية.

الفحص والمعايير

اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة

التطبيقات

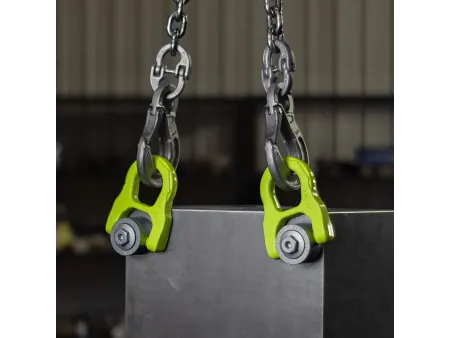

في المنشآت الصناعية: رفع المكونات الهيكلية المعقدة لتحقيق الدقة والسلامة في العمليات الصناعية
في تشييد محطات توليد الطاقة من الرياح: ضرورية لرفع شفرات توربينات الرياح، والأعمدة الرئيسية لأنظمة الدفع، ومكونات المولدات، مما يضمن تركيبات دقيقة وخالية من التلف
في عمليات النقل والمناولة في الموانئ والمحطات: مثالية لرفع قطع غيار الماكينات الثقيلة والحاويات في البيئات البحرية شديدة التآكل، وذلك بفضل المعالجات المتقدمة المقاومة للصدأ

الميزات

تتميز ببنية هيكيلية متينة، حيث أن بنية عنصر السبيكة مقاومة للإجهاد لتحقيق متانة طويلة ولتخدم عمر طويل.
يعمل التشكيل الدقيق من قطعة واحدة مع المعالجة الحرارية المتقدمة على تحسين الصلابة وقوة الشد القصوى
تتميز بطلاء صديق للبيئة، حيث يحقق مقاومة الملح المرشوش لمدة تتجاوز 400 ساعة، مما يضمن ملاءمته للبيئات البحرية عالية الكلوريد
تتميز بتصميم مزدوج اللون وحاصل على براءة اختراع لتحسين المظهر الجمالي (حلقة خضراء فاتحة ومسمار فضي رمادي)
تتميز بإمكانية الدوران بزاوية 360 درجة وإمالة 180 درجة لتحقيق رفع متعدد الاتجاهات
تتميز بتصميم سداسي الشكل على كلا الجانبين الداخلي والخارجي لرأس البرغي يسمح بطرق تركيب مزدوجة لتركيب سريع ومريح
هيكل الحلقة مصنوع من قطعة واحدة بدون نقاط لحام، مما يضمن سلامة أعلى
متوفرة بمقاسات للسنون (اللولب) M8–M64، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية)
يتم تمييز كل مكوّن حامل برقم دفعة الإنتاج.

الخواص

(متوفرة مع سنون مترية و سنونUNC خشنة)

السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	الأبعاد (مم)										عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	E	A	B	C	D	F	G	H	S	SW	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT104-M8	0.5	8×1.25	12	33	58	36	10	84	30	10	6	13	10	0.32
BLT104-M10	0.7	10×1.50	15	33	58	36	10	84	30	10	6	13	10	0.32
BLT104-M12	1	12×1.75	20	33	58	36	10	84	30	10	6	13	15	0.33
BLT104-M14	1.5	14×2.00	21	50	90	50	15	125	44	18	8	21	30	1.15
BLT104-M16	2	16×2.00	24	50	90	50	15	125	44	18	8	21	50	1.2
BLT104-M18	2.5	18×2.50	26	65	117	66	22	163	58	21	10	27	70	2.6
BLT104-M20	3	20×2.50	30	65	117	66	22	163	58	21	10	27	100	2.65
BLT104-M24	5	24×3.00	36	65	117	66	22	163	58	21	10	27	160	2.75
BLT104-M27	5.6	27×3.00	38	87	147	80	26.5	196	76.5	28	12	36	200	5.45
BLT104-M30	7.8	30×3.50	48	87	147	80	26.5	196	76.5	28	12	36	500	5.5
BLT104-36S	9	36×4.00	54	87	47	80	26.5	196	76.5	28	12	36	500	5.6
BLT104-36B	11	36×4.00	56	110	186	100	33	256	95	36	19	46	600	11.55
BLT104-M42	15.6	42×4.50	63	110	186	100	33	256	95	36	19	46	600	11.8
BLT104-M48	20	48×5.00	72	110	186	100	33	256	95	36	19	46	600	12.1
BLT104-M56	22	56×5.50	84	123	200	110	35	279	107	36	22	55	800	15.9
BLT104-M64	22.5	64×6.00	100	123	200	110	35	279	107	36	22	55	800	16.7

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT104-M8	8×1.25	0.8	1.6	0.5	1	0.7	0.5	0.5	1.05	0.75	0.5
BLT104-M10	10×1.50	1.2	2.4	0.7	1.4	0.98	0.7	0.7	1.47	1.05	0.7
BLT104-M12	12×1.75	2	4	1	2	1.4	1	1	2.1	1.5	1
BLT104-M14	14×2.00	2.4	4.8	1.5	3	2.1	1.5	1.5	3.15	2.25	1.5
BLT104-M16	16×2.00	3.2	6.4	2	4	2.8	2	2	4.2	3	2
BLT104-M18	18×2.50	5	10	2.5	5	3.5	2.5	2.5	5.25	3.75	2.5
BLT104-M20	20×2.50	5.6	11.2	3	6	4.2	3	3	6.3	4.5	3
BLT104-M24	24×3.00	9.2	18.4	5	10	7	5	5	10.5	7.5	5
BLT104-M27	27×3.00	9.5	19	5.6	11.2	7.84	5.6	5.6	11.76	8.4	5.6
BLT104-M30	30×3.50	12	24	7.8	15.6	10.92	7.8	7.8	16.38	11.7	7.8
BLT104-M36S	36×4.00	12.5	25	9	18	2	9	9	18.9	13.5	9
BLT104-M36B	36×4.00	13.5	27	11	22	17	11	11	25.2	18	11
BLT104-M42	42×4.50	15	30	15	30	21.2	15	15	31.5	22.5	15
BLT104-M48	48×5.00	20	40	20	40	28	20	20	42	30	20
BLT104-M56	56×5.50	22	44	22	44	30.8	22	22	46.2	33	22
BLT104-M64	64×6.00	22.5	45	22.5	45	31.5	22.5	22.5	47.25	33.75	22.5

السلسلة	حد الحمولة (بالطن)		السنون شكل		الأبعاد (مم)										عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)		M	TPI	E	A	B	C	D	F	G	H	S	SW	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT104-1/2		0.8	1/2	13	20	33	58	36	10	84	30	10	6	6	15	0.33
BLT104-5/8		1.6	5/8	11	24	50	90	50	15	125	44	18	8	21	30	0.2
BLT104-3/4		2.4	3/4	10	30	65	90	50	15	25	44	18	8	21	80	2.6
BLT104-7/8		3	7/8	9	36	65	117	66	22	163	58	21	10	27	90	2.65
BLT104-1		4	1	8	36	65	117	66	22	163	58	21	10	27	110	2.75
BLT104-1-1/4		6.25	1-1/4	7	48	87	147	80	26.5	196	76.5	28	12	36	200	5.55
BLT104-1-1/2		10	1-1/2	6	60	10	186	100	33	256	95	36	19	46	500	11.3
BLT104-2		16	2	4.5	76	110	186	100	33	256	95	36	19	46	600	13.2

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT104-1/2	1/2	1.2	2.4	0.8	1.6	1.12	0.8	0.8	1.68	1.2	0.8
BLT104-5/8	5/8	2.6	5.2	1.6	3.2	2.24	0.6	0.6	3.36	2.4	1.6
BLT104-3/4	3/4	3.6	7.2	2.4	4.8	3.36	2.4	2.4	5	3.6	2.4
BLT104-7/8	7/8	4.5	9	3	6	4.2	3	3	6.3	4.5	3
BLT104-1	1	7.2	14.4	4	8	5.6	4	4	8.4	6	4
BLT104-1-1/4	1-1/4	9.6	19.2	6.25	12.5	8.75	6.25	6.25	13.13	9.38	6.25
BLT104-1-1/2	1-1/2	11	22	10	20	14	10	10	21	15	10
BLT104-2	2	16	32	16	32	22.4	16	16	33.6	24	16
