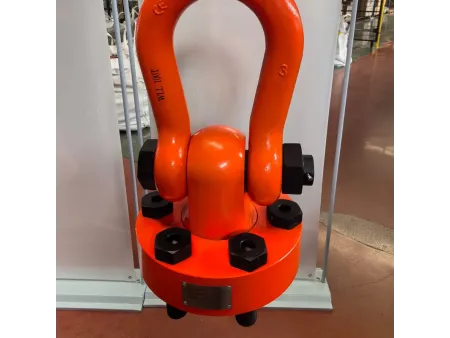

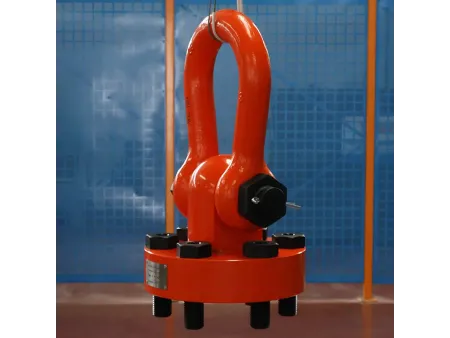

حلقة رفع (نقطة تثبيت ورفع) ذات فلنجة مثبتة ببراغيث للأحمال الثقيلة جداً Heavy Duty Flange Lifting Point
طلب عرض سعر
قطع وأدوات ومساعدات الرفع والتثبيت BLT098
- حد الحمولة أثناء العمل 85 إلى 250 طن
- الدوران 360 درجة
- محور الارتكاز 180 درجة
صُممت لرفع ونقل المعدات الثقيلة، حيث تتميز بحد حمل عمل مذهل يتراوح بين 85 و250 طن. وبفضل قدرتها على الدوران بزاوية 360 درجة وإمكانية الدوران المحوري 180 درجة، فإنها تضمن مناولة آمنة ودقيقة في البيئات الصناعية الصعبة.
الفحص والمعايير
- اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
- تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
- اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
- صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة
الميزات
- مصممة لرفع ونقل المعدات الثقيلة وقطع العمل الثقيلة
- تدعم دوران 360 درجة ودوران محوري 180 درجة لتحقيق مناولة آمنة ومتعددة الاستخدامات
- تتميز بتصميم مسامير سداسية خارجية لسهولة التركيب
- متوفرة بسنون لولبية مقاس M48 مع حد حمل يتراوح بين 85 و250 طن، وقد تم اختبارها عند الزاوية الأكثر عيبًا (90 درجة)
- تتميز بأنها مشكلة بالطرق من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، ومعالجة بالحرارة (معالجة بالحرارة)
- مغطى بمسحوق إلكتروستاتيكي من راتنجات الإيبوكسي (الحلقة) ومعالجة بالأكسيد الأسود (البرغي) لمقاومة التآكل وإطالة عمر الخدمة
- يتم ختم كل مكون برقم دفعة الإنتاج الخاص لسهولة التتبع.
- مصممة بعامل أمان بنسبة 4:1 وتم اختبارها بفحص غير تدميري بنسبة 100 بالمائة.
الخواص
| السلسلة | حد الحمولة (بالطن) | لولب (سنون) شكل M | الأبعاد (مم) | عزم الدوران (نيوتن متر) | الوزن (كجم) | |||||||||
| A | B | C | D | E | F | G | H | K | N | |||||
| | 85 | 6-M48×5.0 | 398 | 75 | 600.0 | 190 | 100 | 326.0 | 274.0 | 310 | 71 | 82 | 350-800 | 200 |
| | 100 | 6-M48×5.0 | 398 | 75 | 600.0 | 190 | 100 | 326.0 | 274.0 | 310 | 71 | 82 | 350-800 | 200 |
| | 120 | 6-M48×5.0 | 570 | 89 | 688.5 | 234 | 120 | 391.5 | 297.0 | 445 | 75 | 95 | 350-800 | 414 |
| | 150 | 10-M42×4.5 | 570 | 102 | 729.0 | 275 | 120 | 417.0 | 312.0 | 420 | 63 | 108 | 350-800 | 487 |
| | 200 | 10-M48×5.0 | 650 | 120 | 891.0 | 290 | 130 | 474.0 | 417.0 | 500 | 71 | 130 | 350-800 | 729 |
| | 250 | 10-M48×5.0 | 730 | 140 | 1053.0 | 305 | 150 | 567.5 | 485.5 | 580 | 72 | 150 | 350-800 | 1031 |
عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب
