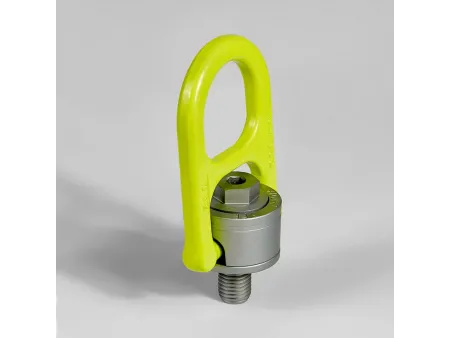

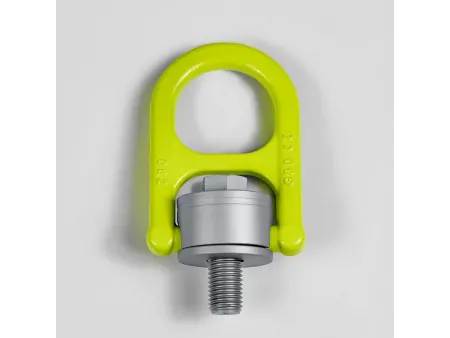

حلقة رفع للأحمال الثقيلة (عروة المرفاع) لمعدات الرفع المغناطيسية والأوناش Heavy Duty Lifting Point (0.5-9t)

طلب عرض سعر

من نحن: http://loadlifting-ae.com/1-4-heavy-duty-lifting-point-05-9t.html

قطع وأدوات ومساعدات الرفع والتثبيت BLT082

حد الحمولة أثناء العمل 0.5 إلى 9 طن

الدوران 360 درجة

محور الارتكاز 180 درجة

تتميز بحد حمولة يتراوح من 0.5 طن إلى 9 أطنان، مما يجعلها خيارًا ممتازًا للعمليات التي تكون فيها الدقة والكفاءة أمرًا بالغ الأهمية. ولذا، فهي مصممة للتطبيقات التي تتطلب معدات أخف وزناً، مما يضمن سهولة التعامل معها دون المساومة على القوة أو الموثوقية. كما تتميز بهيكل مصنوع من قطعة واحدة لتعزيز السلامة، بينما يسمح الطلاء المقاوم للتآكل والتصميم القوي بمهام الرفع الدقيقة في البيئات الصعبة، بما في ذلك البيئات البحرية وفي المصانع والوُرش.

الفحص والمعايير

اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة

التطبيقات

في صناعة النفط والغاز: مثالية للاستخدام في البيئات شديدة التآكل مثل عمليات التنقيب عن النفط والغاز، وتستخدم عادةً لرفع معدات الحفر ونقل أنظمة خطوط الأنابيب
في المنشآت الصناعية: كثيرًا ما تستخدم لرفع الآلات الصناعية الكبيرة مثل الضواغط والغلايات
في أعمال النقلوالمناولة: مناسبة لنقل المعدات الصناعية الثقيلة، بما في ذلك المحولات والحاويات

الميزات

تتميز بأنها مشكلة من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، كما تعزز عمليات التبريد والتلطيف من متانته وقوة الشد.
تتميز بتصميم مطروق من قطعة واحدة بدون نقاط لحام، مما يجعلها أخف وزناً مع الحفاظ على نفس قدرة التحميل.
مزودة بتصميم مسامير سداسية مزدوجة في الأعلى، مما يتيح التركيب السريع والمريح
تتميز بمعالجات متقدمة مضادة للتآكل على المسامير تجعلها مناسبة للعمليات القياسية وكذلك البيئات البحرية عالية الكلوريد
تتميز بأنها متوفرة بقياسات للسنون اللولبية تتراوح من M8 إلى M36، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية وUNC)
تحقق حد حمل يتراوح بين 0.5 و9 أطنان، مع عامل أمان بنسبة 4:1 وفحص غير تدميري بنسبة 100 بالمائة.
يتم ختم كل مكوّن برقم دفعة إنتاج خاص، مما يضمن سهولة التتبع
تتميز بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي لهيكل الحلقة ومعالجة مقاومة للصدأ من داكروميت للمسمار.

الخواص

(متوفرة مع سنون مترية و سنونUNC خشنة)

السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	الأبعاد (مم)											عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	E	A	B	C	F	G	V	R	S	SW	K	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT082-M8	0.5	8×1.25	12	33	35	30.0	86	56	10	17.5	6	13	10	10-40	0.3
BLT082-M10	0.7	10×1.50	15	33	35	30.0	86	56	10	17.5	6	13	10	10-40	0.3
BLT082-M12	1.0	12×1.75	20	33	35	30.0	86	56	10	17.5	6	13	10	15-40	0.3
BLT082-M14	1.5	14×2.00	21	50	55	46.0	131	85	14	27.0	8	18	13	30-100	1.0
BLT082-M16	2.0	16×2.00	24	50	55	46.0	131	85	14	27.0	8	18	13	45-130	1.0
BLT082-M18	2.5	18×2.50	26	65	66	57.0	163	109	18	34.5	10	24	16	100-170	2.0
BLT082-M20	3.0	20×2.50	30	65	66	57.0	163	109	18	34.5	10	24	16	100-170	2.0
BLT082-M24	5.0	24×3.00	36	65	66	57.0	163	109	18	34.5	10	24	16	190-280	2.0
BLT082-M27	5.6	27×3.00	38	87	80	82.5	219	150	27	45.5	12	30	25	250-500	5.5
BLT082-M30	7.8	30×3.50	48	87	80	82.5	219	150	27	45.5	12	30	25	270-600	5.6
BLT082-M36	9.0	36×4.00	54	87	80	82.5	219	150	27	45.5	12	30	25	270-600	5.7

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT082-M8	8	0.8	1.6	0.5	1.0	0.70	0.5	0.50	1.05	0.75	0.5
BLT082-M10	10	1.2	2.4	0.7	1.4	0.98	0.7	0.70	1.47	1.05	0.7
BLT082-M12	12	2.0	4.0	1.0	2.0	1.40	1.0	1.00	2.10	1.50	1.0
BLT082-M14	14	2.4	4.8	1.5	3.0	2.10	1.5	1.50	3.15	2.25	1.5
BLT082-M16	16	3.2	6.4	2.0	4.0	2.80	2.0	2.00	4.20	3.00	2.0
BLT082-M18	18	5.0	10.0	2.5	5.0	3.50	2.5	2.50	5.25	3.75	2.5
BLT082-M20	20	5.6	11.2	3.0	6.0	4.20	3.0	3.00	6.30	4.50	3.0
BLT082-M24	24	9.2	18.4	5.0	10.0	7.00	5.0	5.00	10.50	7.50	5.0
BLT082-M27	27	9.5	19.0	5.6	11.2	7.84	5.6	5.60	11.76	8.40	5.6
BLT082-M30	30	12.0	24.0	7.8	15.6	10.92	7.8	7.80	16.38	11.70	7.8
BLT082-M36	36	12.5	25.0	9.0	18.0	12.60	9.0	9.00	18.90	13.50	9.0

السلسلة	حد الحمولة (بالطن)	السنون شكل		الأبعاد (مم)											عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	M	TPI	E	A	B	C	F	G	V	R	S	SW	K	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT082-1/2	0.80	1/2	13.0	20	33	35	30.0	86	56	10	17.5	6	13	10	15-40	0.3
BLT082-5/8	1.60	5/8	11.0	24	50	55	46.0	131	85	14	27.0	8	18	13	45-130	1.0
BLT082-3/4	2.40	3/4	10.0	30	50	55	46.0	131	85	14	27.0	8	18	13	45-130	1.0
BLT082-7/8	3.00	7/8	9.0	36	65	66	57.0	163	109	18	34.5	10	24	16	100-170	2.0
BLT082-1	4.00	1	8.0	36	65	66	57.0	163	109	18	34.5	10	24	16	190-280	2.0
BLT082-1-1/4	6.25	1-1/4	7.0	48	87	80	82.5	219	150	27	45.5	12	30	25	270-600	5.6

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT082-1/2	1/2	1.6	3.2	0.80	1.6	1.12	0.80	0.80	1.68	1.200	0.80
BLT082-5/8	5/8	2.6	5.2	1.60	3.2	2.24	1.60	1.60	3.36	2.400	1.60
BLT082-3/4	3/4	4.0	8.0	2.40	4.8	3.36	2.40	2.40	5.04	3.600	2.40
BLT082-7/8	7/8	4.5	9.0	3.00	6.0	4.20	3.00	3.00	6.30	4.500	3.00
BLT082-1	1	7.4	14.8	4.00	8.0	5.60	4.00	4.00	8.40	6.000	4.00
BLT082-1-1/4	1-1/4	9.6	19.2	6.25	12.5	8.75	6.25	6.25	13.13	9.375	6.25
