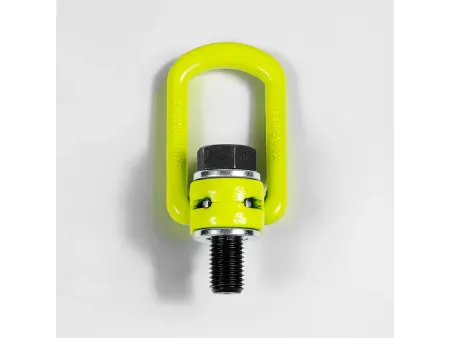

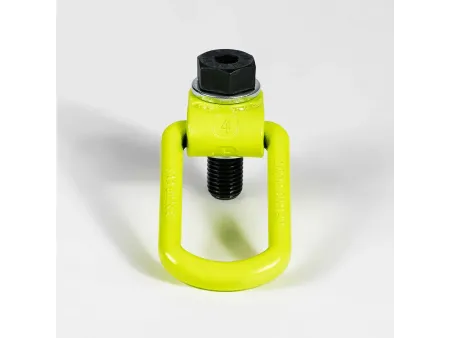

حلقة رفع (عروة مرفاع الحمل) للحمل والمناولة من الجانب Side Load Lifting Point (0.3-22.5t)

طلب عرض سعر

الموقع الإلكتروني: http://loadlifting-ae.com/1-7-side-load-lifting-point-03-22t.html

قطع وأدوات ومساعدات الرفع والتثبيت BLT081

حد الحمولة أثناء العمل 0.3 إلى 22.5 طن

الدوران 360 درجة

محور الارتكاز 180 درجة

نوع التثبيت: يربط بالبرغيزاوية الدوران: 360 درجةزاوية المحور (الارتكاز): 180 درجةمعالجة السطح (للحلقات): مطلي بالبودرةمعالجة السطح (للمسامير): طلاء أكسيد أسودنطاق درجة حرارة التشغيل: من -40 إلى 200 درجة مئويةقياس القلوظة : M8–M64‎درجة البرغي: ‎10.9‎القلوظة المخصصة: متري/السن الخشن الموحد (UNC)/ السن الناعم الموحد (UNF)/أنبوبي مقلوظ\مطول\مقصريدور أثناء التحميل: لازنبرك تثبيت لوصلة التعليق: لاحد الحمولة التشغيلية: من 0.3 إلى 22.5 طن‎معامل الأمان: 4:1 ‎القياسي: DIN EN 1677-1الحماية من الانفجار: لارقم اللون RAL: قابل للتخصيصبطاقة التعريف المتوفرة: لا

التطبيقات

في المنشآت الصناعية: مناسبة لرفع القوالب ونقلها، وكذلك تركيب معدات الإنتاج الصناعي المختلفة
في أعمال النقل والمناولة: يشيع استخدامها لرفع المعدات الصناعية وتأمينها ونقل الحاويات

تم تصميمها للتعامل مع عمليات رفع الأحمال الجانبية بدقة وأمان، مع حد حمل يتراوح من 0.3 إلى 22.5 طن، فهي تحقق دورانًا كاملاً بزاوية 360 درجة ودورانًا محوريًا 180 درجة للتكيف بسلاسة مع سيناريوهات الرفع المعقدة. كما تم تصميمها للتطبيقات متعددة الاستخدامات في قطاعات النفط والغاز والمصانع وفي أعمال النقل والمناولة.

الفحص والمعايير

اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة

الميزات

مصممة لتطبيقات رفع الأحمال الجانبية، وتتميز الحلقة بآلية تثبيت داخلية لتحديد الموضع وجلبة على البرغي لتثبيت الحلقة في مكانها بإحكام، مما يمنع الحركة غير الضرورية أو التصادم أثناء فترات عدم التشغيل.
مزودة بتصميم سداسي مزدوج على الجزء العلوي للمسمار لسهولة التركيب
قادرة على الدوران بزاوية 360 درجة والتمحور 180 درجة، مما يتيح تعدد الاستخدامات لمهام الرفع المعقدة
تتميز بأنها متوفرة بقياسات للسنون اللولبية تتراوح من M8 إلى M64، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية وUNC)
حد الحمل التشغيلي (WLL) من 0.3 إلى 22.5 طن، مع عامل أمان بنسبة 4:1. تخضع جميع المنتجات لاختبارات غير تدميرية بنسبة 100 بالمائة.
يتم ختم كل مكوّن برقم دفعة الإنتاج لإمكانية التتبع السهل.
تتميز بأنها مشكلة من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، كما تعزز عمليات التبريد والتلطيف من متانته وقوة الشد.
تتميز بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي لهيكل الحلقة ومعالجة مقاومة للصدأ من داكروميت للمسمار، مما يوفر مقاومة ممتازة للتآكل.

الخواص

(متوفرة مع سنون مترية و سنونUNC خشنة)

السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	الأبعاد (مم)											عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	E	A	B	C	D	F	G	L	N	s	SW	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT081-M8	0.30	8×1.25	11	34	37	42	14.0	98.5	57	42.5	31.0	6	13	10-40	0.5
BLT081-M10	0.63	10×1.50	16	34	37	44	14.0	98.5	57	40.5	31.0	6	16	10-40	0.5
BLT081-M12	1.00	12×1.75	18	34	37	45	14.0	98.5	57	39.5	31.0	8	18	15-40	0.5
BLT081-M14	1.20	14×2.00	21	34	37	48	14.0	98.5	57	36.5	31.0	10	24	30-100	0.5
BLT081-M16	1.50	16×2.00	24	34	37	48	14.0	98.5	57	36.5	31.0	10	24	45-130	0.5
BLT081-M18	2.00	18×2.50	26	50	54	58	16.5	143.0	82	68.5	45.0	12	30	100-170	1.5
BLT081-M20	2.50	20×2.50	30	50	54	58	16.5	143.0	82	68.5	45.0	12	30	100-170	1.5
BLT081-M22	3.00	22×2.50	30	50	54	61	16.5	143.0	82	65.5	45.0	14	36	100-170	1.5
BLT081-M24	4.00	24×3.00	36	50	54	61	16.5	143.0	82	65.5	45.0	14	36	190-280	1.5
BLT081-M27	4.00	27×3.00	38	60	65	82	22.0	170.0	99	66.0	59.0	17	46	250-500	3.0
BLT081-M30	5.00	30×3.50	48	60	65	82	22.0	170.0	99	66.0	59.0	17	46	270-600	3.5
BLT081-M33	6.00	33×3.50	54	60	65	85	22.0	170.0	99	63.0	59.5	22	55	270-600	3.5
BLT081-M36S	7.00	36×4.00	54	60	65	85	22.0	170.0	99	63.0	59.5	22	55	270-600	3.5
BLT081-M36B	8.00	36×4.00	62	77	85	104	27.0	226.5	123	95.5	69.0	22	55	270-600	6.0
BLT081-M39	8.00	39×4.00	62	77	85	104	27.0	226.5	123	95.5	69.0	22	55	350-800	6.0
BLT081-M42S	10.00	42×4.50	72	77	85	106	27.0	226.5	123	93.5	69.0	22	65	350-800	6.5
BLT081-M42B	15.00	42×4.50	63	95	104	117	36.0	257.5	158	104.5	98.0	22	65	350-800	11.0
BLT081-M45	15.00	45×4.50	63	95	104	117	36.0	257.5	158	104.5	98.0	22	65	350-800	11.0
BLT081-M48	20.00	48×5.00	72	95	104	120	36.0	257.5	158	101.5	98.0	27	75	350-800	12.0
BLT081-M52	20.00	52×5.00	72	95	104	117	36.0	257.5	158	104.5	98.0	27	75	350-900	12.0
BLT081-M56	22.00	56×5.50	84	95	104	117	36.0	257.5	158	104.5	98.0	27	85	350-900	15.0
BLT081-M64	22.50	64×6.00	100	114	104	138	36.0	266.0	158	92.0	109.0	32	95	500-1000	16.3

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب
يمثل الحرف "B" الهيكل الكبير، ويمثل الحرف "S" الهيكل الصغير

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT081-M8	8	0.30	0.60	0.30	0.60	0.42	0.30	0.30	0.63	0.45	0.30
BLT081-M10	10	0.63	1.26	0.63	1.26	0.88	0.63	0.63	1.32	0.95	0.63
BLT081-M12	12	1.00	2.00	1.00	2.00	1.40	1.00	1.00	2.10	1.50	1.00
BLT081-M14	14	1.20	2.40	1.20	2.40	1.70	1.20	1.20	2.50	1.80	1.20
BLT081-M16	16	1.50	3.00	1.50	3.00	2.10	1.50	1.50	3.10	2.20	1.50
BLT081-M18	18	2.00	4.00	2.00	4.00	2.80	2.00	2.00	4.20	3.00	2.00
BLT081-M20	20	2.50	5.00	2.50	5.00	3.50	2.50	2.50	5.20	3.70	2.50
BLT081-M22	22	3.00	6.00	3.00	6.00	4.20	3.00	3.00	6.30	4.50	3.00
BLT081-M24	24	4.00	8.00	4.00	8.00	5.60	4.00	4.00	8.40	6.00	4.00
BLT081-M27	27	4.00	8.00	4.00	8.00	5.60	4.00	4.00	8.40	6.00	4.00
BLT081-M30	30	5.00	10.00	5.00	10.00	7.00	5.00	5.00	10.50	7.50	5.00
BLT081-M33	33	6.00	12.00	6.00	12.00	8.50	6.00	6.00	12.70	9.00	6.00
BLT081-M36S	36	7.00	14.00	7.00	14.00	9.80	7.00	7.00	14.70	10.50	7.00
BLT081-M36B	36	8.00	16.00	8.00	16.00	11.20	8.00	8.00	16.80	12.00	8.00
BLT081-M39	39	8.00	16.00	8.00	16.00	11.20	8.00	8.00	16.80	12.00	8.00
BLT081-M42S	42	10.00	20.00	10.00	20.00	14.00	10.00	10.00	21.00	15.00	10.00
BLT081-M42B	42	15.00	30.00	15.00	30.00	21.00	15.00	15.00	31.50	22.50	15.00
BLT081-M45	45	15.00	30.00	15.00	30.00	21.00	15.00	15.00	31.50	22.50	15.00
BLT081-M48	48	20.00	40.00	20.00	40.00	28.00	20.00	20.00	42.00	30.00	20.00
BLT081-M52	52	20.00	40.00	20.00	40.00	28.00	20.00	20.00	42.00	30.00	20.00
BLT081-M56	56	22.00	44.00	22.00	44.00	30.80	22.00	22.00	46.20	33.00	22.00
BLT081-M64	64	22.50	45.00	22.50	45.00	31.50	22.50	22.50	47.25	33.75	22.50

السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M		الأبعاد (مم)											عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	M	TPI	E	A	B	C	D	F	G	L	N	S	SW	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT081-3/8	0.63	3/8	16.0	16	34	37	43	14.0	98.5	57	41.5	31.0	6	16	10-40	0.5
BLT081-1/2	1.00	1/2	13.0	21	34	37	45	14.0	98.5	57	39.5	31.0	8	18	15-40	0.5
BLT081-5/8	1.50	5/8	11.0	24	34	37	48	14.0	98.5	57	36.5	31.0	10	24	45-130	0.5
BLT081-3/4	2.50	3/4	10.0	26	50	54	58	16.5	143.0	82	68.5	45.0	12	30	45-130	1.5
BLT081-7/8	2.50	7/8	9.0	30	50	54	61	16.5	143.0	82	65.5	45.0	14	36	100-170	1.5
BLT081-1	4.00	1	8.0	36	50	54	61	16.5	143.0	82	65.5	45.0	14	36	190-280	1.5
BLT081-1-1/4	5.00	1-1/4	7.0	48	60	65	80	22.0	174.0	99	72.0	59.5	17	46	270-600	3.5
BLT081-1-1/2	8.00	1-1/2	6.0	62	77	85	104	27.0	226.5	123	95.5	69.0	22	55	270-600	6.0
BLT081-1-3/4	15.00	1-3/4	5.0	63	95	104	116	36.0	257.5	158	105.5	98.0	22	65	350-800	11.0
BLT081-2	20.00	2	4.5	72	95	104	112	36.0	257.5	158	109.5	98.0	27	75	350-800	12.0

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT081-3/8	3/8	0.63	1.26	0.63	1.26	0.88	0.63	0.63	1.32	0.95	0.63
BLT081-1/2	1/2	1.00	2.00	1.00	2.00	1.40	1.00	1.00	2.10	1.50	1.00
BLT081-5/8	5/8	1.50	3.00	1.50	3.00	2.10	1.50	1.50	3.10	2.20	1.50
BLT081-3/4	3/4	2.50	5.00	2.50	5.00	3.50	2.50	2.50	5.20	3.70	2.50
BLT081-7/8	7/8	2.50	5.00	2.50	5.00	3.50	2.50	2.50	5.20	3.70	2.50
BLT081-1	1	4.00	8.00	4.00	8.00	5.60	4.00	4.00	8.40	6.00	4.00
BLT081-1-1/4	1-1/4	5.00	10.00	5.00	10.00	7.00	5.00	5.00	10.50	7.50	5.00
BLT081-1-1/2	1-1/2	8.00	16.00	8.00	16.00	11.20	8.00	8.00	16.80	12.00	8.00
BLT081-1-3/4	1-3/4	15.00	30.00	15.00	30.00	21.00	15.00	15.00	31.50	22.50	15.00
BLT081-2	2	20.00	40.00	20.00	40.00	28.00	20.00	20.00	42.00	30.00	20.00
