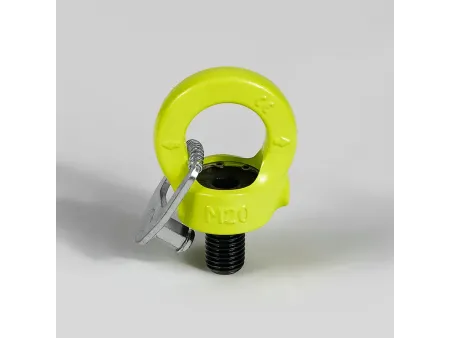

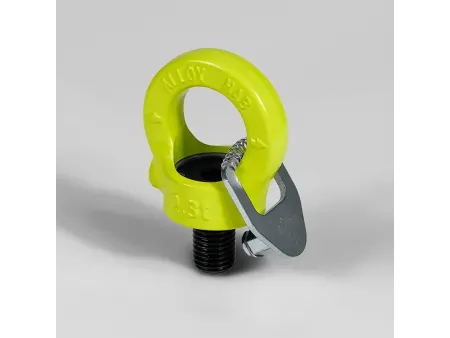

حلقة رفع (عروة الرافعة) للأوناش ومغناطيس الرفع (مع لوح القفل الذاتي) Key Eye Point (0.3-12t)

طلب عرض سعر

من نحن: http://loadlifting-ae.com/1-11-key-eye-point-03-12t.html

قطع وأدوات ومساعدات الرفع والتثبيت BLT094

حد الحمولة أثناء العمل 0.3 إلى 12 طن

الدوران 360 درجة

تتميز بحد حمل يتراوح بين 0.3 و12 طن ودوران كامل بزاوية 360 درجة. كما إن تصميمها خفيف الوزن وصغير الحجم، بالإضافة إلى لوحة ذاتية القفل تضمن التركيب السريع بدون الأدوات، مما يجعلها حلاً مثاليًا لعمليات الرفع بشكل آمن حتى في المساحات المحدودة.

الفحص والمعايير

اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة

التطبيقات

في قطاع النفط والغاز: مناسبة لعمليات الرفع في الأماكن الضيقة، مثل تركيب معدات استخراج النفط والغاز وصيانتها
في قطاع الخدمات اللوجستية والنقل والمناولة: كثيرًا ما تستخدم لرفع ومناولة البضائع الضخمة أو غير المنتظمة الشكل، بما في ذلك الحاويات والبضائع السائبة الكبيرة

الميزات

تتميز بتصميم مدمج وخفيف الوزن للتركيب في بيئات الرفع الضيقة
تسمح بالدوران الكامل بزاوية 360 درجة لتحديد موضع الحمولة بدقة
مزود بلوحة ذاتية القفل للتركيب السريع الخالي من الأدوات.
تتميز بأنها متوفرة بقياسات للسنون اللولبية تتراوح من M8 إلى M48، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية وUNC)
حمولة العمل المحدودة (WLL) من 0.3 إلى 12 طن، مما يضمن أداءً آمنًا حتى في الزوايا الصعبة (على سبيل المثال، 90 درجة)
عامل أمان بنسبة 4:1 مع اختبار غير مدمر بنسبة 100 المائة لتعزيز الموثوقية
تتميز المكونات الحاملة بأرقام دفعات خاصة لسهولة التتبع
تتميز بأنها مشكلة من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، كما تعزز عمليات التبريد والتلطيف من متانته وقوة الشد.
تتميز بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي لهيكل الحلقة ومعالجة مقاومة للصدأ من داكروميت للمسمار.

الخواص

(متوفرة مع سنون مترية و سنونUNC خشنة)

السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	الأبعاد (مم)								عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	لولب (سنون) شكل M	E	A	B	C	D	F	W	S	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT094-M8	0.30	8×1.25	12	40.0	25	8	9.5	26	44	6	10-40	0.15
BLT094-M10	0.40	10×1.50	15	40.0	25	8	9.5	26	44	6	10-40	0.15
BLT094-M12	0.75	12×1.75	18	47.0	30	10	11.0	32	52	8	15-40	0.20
BLT094-M14	0.75	14×2.00	18	47.0	30	10	11.0	32	52	8	30-100	0.20
BLT094-M16	1.50	16×2.00	24	54.0	35	14	13.0	39	61	10	45-130	0.35
BLT094-M18	1.50	18X2.50	24	54.0	35	14	13.0	39	61	10	100-170	035
BLT094-M20	2.30	20×2.50	30	63.0	40	16	15.0	47	70	12	100-170	0.60
BLT094-M22	2.30	22×2.50	30	63.0	40	16	15.0	47	70	12	100-170	0.60
BLT094-M24	3.20	24×3.00	36	73.0	48	19	18.0	55	84	14	190-280	1.00
BLT094-M27	3.20	27x3.00	36	73.0	48	19	18.0	55	84	14	250-500	1.00
BLT094-M30	4.50	30×3.50	45	91.5	60	24	22.5	67	105	17	270-600	2.00
BLT094-M33	4.50	33×3.50	45	91.5	60	24	22.5	67	105	17	270-600	2.00
BLT094-M36	7.00	36×4.00	54	114.0	72	29	27.0	85	126	22	270-600	3.00
BLT094-M42	9.00	42×4.50	63	130.0	82	34	32.5	98	147	22	350-800	5.00
BLT094-M48	12.00	48X5.00	72	151.0	96	38	36.0	114	168	27	350-800	7.50

عامل أمان بنسبة 4:1
يجب أن تتم عمليات اللحام بواسطة موظفين لحام مؤهلين وفقًا لمواصفات EN287 أو AWS

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0	90°	90°	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT094-M8	8	1	2	0.30	0.6	0.42	0.30	0.30	0.63	0.45	0.30
BLT094-M10	10	1	2	0.40	0.8	0.56	0.40	0.40	0.80	0.60	0.40
BLT094-M12	12	2	4	0.75	1.5	1.00	0.75	0.75	1.50	1.10	0.75
BLT094-M14	14	2	4	0.75	1.5	1.00	0.75	0.75	1.50	1.10	0.75
BLT094-M16	16	4	8	1.50	3.0	2.10	1.50	1.50	3.10	2.20	1.50
BLT094-M18	18	4	8	1.50	3.0	2.10	1.50	1.50	3.10	2.20	1.50
BLT094-M20	20	6	12	2.30	4.6	3.20	2.30	2.30	4.80	3.40	2.30
BLT094-M22	22	6	12	2.30	4.6	3.20	2.30	2.30	4.80	3.40	2.30
BLT094-M24	24	8	16	3.20	6.4	4.50	3.20	3.20	6.70	4.80	3.20
BLT094-M27	27	8	16	3.20	6.4	4.50	3.20	3.20	6.70	4.80	3.20
BLT094-M30	30	12	24	4.50	9.0	6.30	4.50	4.50	9.40	6.70	4.50
BLT094-M33	33	12	24	4.50	9.0	6.30	4.50	4.50	9.40	6.70	4.50
BLT094-M36	36	16	32	7.00	14.0	9.80	7.00	7.00	14.70	10.50	7.00
BLT094-M42	42	24	48	9.00	18.0	12.60	9.00	9.00	18.90	13.50	9.00
BLT094-M48	48	32	64	12.00	24.0	16.80	12.00	12.00	25.00	18.00	12.00

السلسلة	حد الحمولة (بالطن)	السنون شكل		الأبعاد (مم)								عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	M	TPI	E	A	B	C	D	F	W	5	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT094-3/8	0.40	3/8	16.0	15.0	40.0	25	8	9.5	26	44	6	10-40	0.15
BLT094-1/2	0.75	1/2	13.0	18.0	47.0	30	10	11.0	32	52	8	15-40	0.20
BLT094-5/8	1.50	5/8	11.0	24.0	54.0	35	14	13.0	39	61	10	45-130	0.35
BLT094-3/4	2.30	3/4	10.0	30.0	63.0	40	16	15.0	47	70	12	45-130	0.60
BLT094-7/8	2.30	7/8	9.0	30.0	63.0	40	16	15.0	47	70	12	100-170	0.60
BLT094-1	3.20	1	8.0	36.0	73.0	48	19	18.0	55	84	14	190-280	1.00
BLT094-1-1/4	4.50	1-1/4	7.0	45.0	91.5	60	24	22.5	67	105	17	270-600	2.00
BLT094-1-1/2	7.00	1-1/2	6.0	54.0	114.0	72	29	27.0	85	126	22	270-600	3.00
BLT094-1-3/4	9.00	1-3/4	5.0	63.0	130.0	82	34	32.5	98	147	22	350-800	5.00
BLT094-2	12.00	2	4.5	72.0	151.0	96	38	36.0	114	168	27	350-800	7.50

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0	0°	90°	90	0-45°	45-60°	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT094-3/8	3/8	1	2	0.40	0.8	0.56	0.40	0.40	0.8	0.6	0.40
BLT094-1/2	1/2	2	4	0.75	1.5	1.00	0.75	0.75	1.5	1.1	0.75
BLT094-5/8	5/8	4	8	1.50	3.0	2.10	1.50	1.50	3.1	2.2	1.50
BLT094-3/4	3/4	6	12	2.30	4.6	3.20	2.30	2.30	4.8	3.4	2.30
BLT094-7/8	7/8	6	12	2.30	4.6	3.20	2.30	2.30	4.8	3.4	2.30
BLT094-1	1	8	16	3.20	6.4	4.50	3.20	3.20	6.7	4.8	3.20
BLT094-1-1/4	1-1/4	12	24	4.50	9.0	6.30	4.50	4.50	9.4	6.7	4.50
BLT094-1-1/2	1-1/2	16	32	7.00	14.0	9.80	7.00	7.00	14.7	10.5	7.00
BLT094-1-3/4	1-3/4	24	48	9.00	18.0	12.60	9.00	9.00	18.9	13.5	9.00
BLT094-2	2	32	64	12.00	24.0	16.80	12.00	12.00	25.0	18.0	12.00
