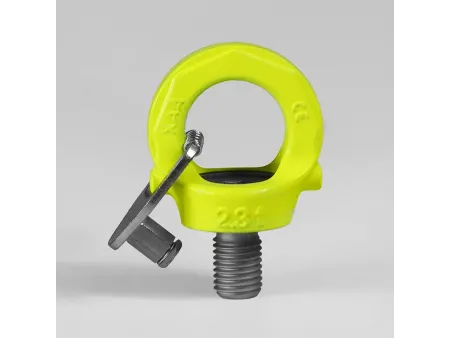

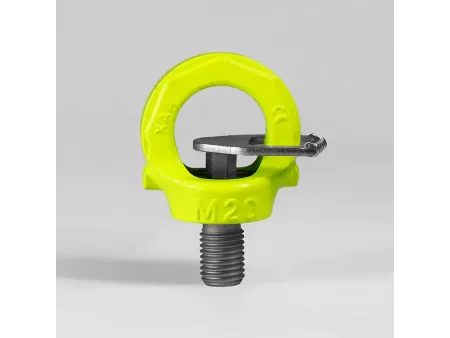

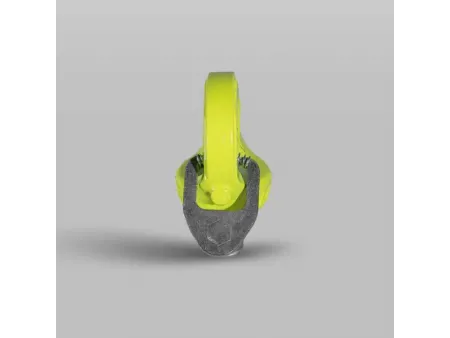

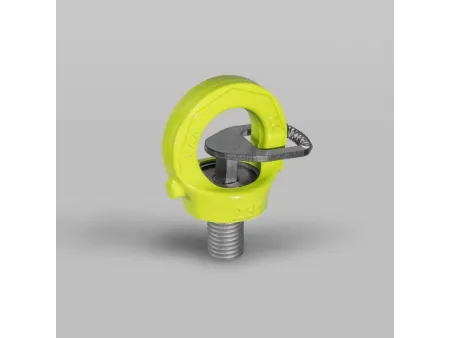

حلقة رفع (عروة الرافعة) للأوناش ومغناطيس الرفع (مع لوح القفل الذاتي) Key Eye Point S (0.3-18t)

طلب عرض سعر

الموقع الإلكتروني: http://loadlifting-ae.com/1-5-key-eye-point-03-18t.html

قطع وأدوات ومساعدات الرفع والتثبيت BLT103

حد الحمولة أثناء العمل 0.3 إلى 18 طن

الدوران 360 درجة

نوع التثبيت: يربط بالبرغي
زاوية الدوران: 360 درجة
زاوية المحور (الارتكاز): 0 درجة
معالجة السطح (للحلقات): مطلي بالبودرة
معالجة السطح (للمسامير): داكرومِت
نطاق درجة حرارة التشغيل: من -40 إلى 200 درجة مئوية
قياس القلوظة : ‎ M8–M64‎
درجة البرغي: ‎10.9‎
القلوظة المخصصة: متري/السن الخشن الموحد (UNC)/ السن الناعم الموحد (UNF)/أنبوبي مقلوظ\مطول\مقصر
يدور أثناء التحميل: لا
زنبرك تثبيت لوصلة التعليق: لا
حد الحمولة التشغيلية: من 0.3 إلى 18 طن‎
معامل الأمان: 4:1 ‎
القياسي: DIN EN 1677-1
الحماية من الانفجار: لا
رقم اللون RAL: قابل للتخصيص
بطاقة التعريف المتوفرة: لا

الفحص والمعايير

اجتازت هذه المنتجات فحص مقياس تفاوت سنون اللولب 6g، وهو مناسب للفتحات الملولبة الدقيقة
تحمّلت اختبار إجهاد الحمل بـ 1.5 ضعف لمدة 20,000 دورة و2.5 ضعف اختبار الحمل المقنن
اجتازت فحص الجسيمات المغناطيسية لضمان خلو المنتج من الشقوق
صُنعت وفقًا لمعايير EN1677-1، وتتوفر تقارير الاختبار المعتمدة

التطبيقات

في محطات توليد طاقة الرياح: يمنع تلف المعدات من زوايا الرفع الثابتة، وتضمن وضع آمن للشفرة والمراوح أثناء الرفع والتركيب
في أعمال النقل والمناولة في الموانئ: مناسب للمكونات الصناعية ورفع الحاويات، مع مقاومة للبيئات عالية التآكل عالية الكلوريد في البيئات البحرية
قابلة للتطبيق في مختلف الصناعات الأخرى مثل التنقيب عن النفط والغاز، ونقل المعدات، والمنشآت الصناعية

تتميز بأنها مصممة للتفوق في الأماكن الضيقة وسيناريوهات الرفع الصعبة، حيث أنها مزودة بلوحة ذاتية القفل لتحقيق حد حمل يتراوح من 0.3 طن إلى 18 طن. كما تدور عين الرفع بزاوية 360 درجة قابلة للضبط في اتجاه الحمولة وتجمع بين القوة المتقدمة والتصميم المدمج وميزات القفل الذاتي لتعزيز الكفاءة والسلامة. كما أنها مثالية للرفع الدقيق في منشآت توليد الطاقة من الرياح والتطبيقات الصناعية والعمليات البحرية.

الميزات

مصنوعة من مواد محسّنة لتعزيز المتانة والمرونة
تتميز بقوة مقاومة شد عالية وأداء عالي لمقاومة الإجهاد، متفوقًا على عروة الرفع BLT94 تحت ظروف تحميل بزاوية 90 درجة
مشكلة بشكل دقيق من قطعة واحدة مع معالجة حرارية متقدمة لزيادة الصلابة
طلاء صديق للبيئة مع أكثر من 400 ساعة مقاومة لرذاذ الملح، ومناسب للبيئات البحرية والبيئات المسببة للتآكل
تتميز بتصميم متماثل مبتكر وحاصل على براءة اختراع لتحسين المظهر الجمالي والتوازن، مما يحقق دوراناً كاملاً بزاوية 360 درجة
مزود بلوحة ذاتية القفل للتركيب السريع والخالي من الأدوات
تتميز ببنية مدمجة مصممة لبيئات الرفع الضيقة والصعبة
تتميز بأنها متوفرة بقياسات للسنون اللولبية تتراوح من M8 إلى M36، بما في ذلك أحجام السنون المخصصة (المطولة، والمقصورة، والخشنة، والناعمة، والمتريّة، والإمبريالية وUNC)
تتميز بحد حمل مقدر (WLL) 0.3 إلى 18T
عامل أمان بنسبة 4:1، مع اختبار غير مدمر بنسبة 100 بالمائة
يتم ختم كل مكوِّن برقم دفعة الإنتاج لإمكانية التتبع
تتميز بأنها مشكلة من سبائك الصلب المصنوعة من سبائك الكروم والموليبدينوم عالية القوة، كما تعزز عمليات التبريد والتلطيف من متانته وقوة الشد.
تتميز بطلاء مسحوق إلكتروستاتيكي من راتنجات الإيبوكسي لهيكل الحلقة ومعالجة مقاومة للصدأ من داكروميت للمسمار.

الخواص

(متوفرة مع سنون مترية و سنونUNC خشنة)

السلسلة	حد الحمولة (بالطن)	M	الأبعاد (مم)											عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	M	E	A	B	C	D	F	J	H	W	G	S	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT103-M8	0.30	8×1.25	12	36.5	25	10	10.0	25	41	6	44	25	6	10-40	0.14
BLT103-M10	0.40	10×1.5	15	36.5	25	10	10.0	26	41	6	44	25	6	10-40	0.15
BLT103-M12	0.75	12×1.75	18	44.5	30	11	11.0	33	47	7	52	30	8	15-40	0.23
BLT103-M16	1.50	16X2.0	24	50.5	35	15	13.0	36	58	11	61	35	10	45-130	0.39
BLT103-M20	2.30	20×2.5	30	58.0	40	17	15.0	44	68	14	70	40	12	100-170	0.65
BLT103-M24	3.20	24X3.0	36	71.0	49	20	17.5	53	75	15	84	49	14	190-280	1.10
BLT103-M30	4.50	30x3.5	45	88.0	61	25	22.0	66	95	23	105	60	17	270-600	2.13
BLT103-M36	7.00	36×4.0	54	106.0	73	30	26.5	76	116	31	126	74	22	270-600	3.70
BLT103-M42	9.00	42×4.5	63	122.0	83	35	32.0	89	137	38	147	84	24	350-800	5.60
BLT103-M48	12.00	48×5.0	72	141.5	95	39	38.0	105	151	38	168	98	27	350-800	8.60
BLT103-M56	16.00	56×5.5	84	160.5	110	49	48.0	125	180	49	168	110	27	350-801	14.50
BLT103-M64	18.00	64×6.0	96	164.0	110	49	48.0	125	180	49	168	110	27	350-802	15.20

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45° 45-60°		عدم التماثل	0-45° 45-60°		عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT103-M8	8×1.25	1	2	0.3	0.60	0.42	0.30	0.30	0.63	0.45	0.30
BLT103-M10	10×1.5	1	2	0.4	0.80	0.56	0.40	0.40	0.80	0.60	0.40
BLT103-M12	12×1.75	2	4	0.75	1.50	1.00	0.75	0.75	1.50	1.10	0.75
BLT103-M16	16×2.0	4	8	1.5	3.00	2.10	1.50	1.50	3.10	2.20	1.50
BLT103-M20	20×2.5	6	12	2.3	4.60	3.20	2.30	2.30	4.80	3.40	2.30
BLT103-M24	24×3.0	8	16	3.2	6.40	4.50	3.20	3.20	6.70	4.80	3.20
BLT103-M30	30×3.5	12	24	4.5	9.00	6.30	4.50	4.50	9.40	6.70	4.50
BLT103-M36	36×4.0	16	32	7	14.00	9.80	7.00	7.00	14.70	10.50	7.00
BLT103-M42	42×4.5	24	48	9	18.00	12.60	9.00	9.00	18.90	13.50	9.00
BLT103-M48	48×5.0	32	64	12	24.00	16.80	12.00	12.00	25.00	18.00	12.00
BLT103-M56	56×5.5	34	68	16	32.00	22.40	16.00	16.00	33.60	24.00	16.00
BLT103-M64	64x6.0	36	72	18	36.00	25.00	18.00	18.00	37.50	27.00	18.00

السلسلة	حد الحمولة (بالطن)	السنون شكل		الأبعاد (مم)											عزم الدوران (نيوتن متر)	الوزن (كجم)
السلسلة	حد الحمولة (بالطن)	M	TPI	E	A	B	C	D	F	J	H	W	G	S	عزم الدوران (نيوتن متر)	الوزن (كجم)
BLT103-5/16	0.30	5/16	18.0	12	36.5	25	10	10.0	25	41	6	44	25	6	10-40	0.18
BLT103-3/8	0.40	3/8	16.0	15	36.5	25	10	10.0	26	41	6	44	25	6	10-40	0.28
BLT103-7/16	0.75	7/16	14.0	18	44.5	30	11	11.0	33	47	7	52	30	8	15-40	0.43
BLT103-1/2	0.75	1/2	13.0	18	44.5	30	11	11.0	33	47	7	52	30	8	15-40	0.43
BLT103-5/8	1.50	5/8	11.0	24	50.5	35	15	13.0	36	58	11	61	35	10	45-130	0.63
BLT103-3/4	2.30	3/4	10.0	30	58.0	40	17	15.0	44	68	14	70	40	12	45-130	0.73
BLT103-7/8	2.30	7/8	9.0	33	58.0	40	17	15.0	44	68	14	70	40	12	100-170	0.73
BLT103-1	3.20	1	8.0	38	71.0	49	20	17.5	53	75	15	84	49	14	190-280	1.13
BLT103-1-1/4	4.50	1-1/4	7.0	48	88.0	61	25	22.0	66	95	23	105	60	17	270-600	2.16
BLT103-1-1/2	7.00	1-1/2	6.0	57	106.0	73	30	26.5	76	116	31	126	74	22	270-600	3.90
BLT103-1-3/4	9.00	1-3/4	5.0	66	122.0	83	35	32.0	89	137	38	147	84	24	350-800	5.60
BLT103-2	12.00	2	4.5	76	141.5	95	39	38.0	105	151	38	168	98	27	350-800	8.90

عامل أمان بنسبة 4:1
يمكن تخصيص طول وسنون البرغي حسب الطلب

تطبيقات الحمل أثناء العمل

طريقة الرفع
عدد أرجل الرافعة		1	2	1	2	2		2	3-4		3-4
زاوية الرفع		0°	0°	90°	90°	0-45	45-60	عدم التماثل	0-45°	45-60°	عدم التماثل
السلسلة	لولب (سنون) شكل M	حد الحمولة (بالطن)
BLT103-5/16	5/16	1	2	0.30	0.6	0.42	0.30	0.30	0.63	0.45	0.30
BLT103-3/8	3/8	1	2	0.40	0.8	0.56	0.40	0.40	0.80	0.60	0.40
BLT103-7/16	7/16	2	4	0.75	1.5	1.00	0.75	0.75	1.50	1.10	0.75
BLT103-1/2	1/2	2	4	0.75	1.5	1.00	0.75	0.75	1.50	1.10	0.75
BLT103-5/8	5/8	4	8	1.50	3.0	2.10	1.50	1.50	3.10	2.20	1.50
BLT103-3/4	3/4	6	12	2.30	4.6	3.20	2.30	2.30	4.80	3.40	2.30
BLT103-7/8	7/8	6	12	2.30	4.6	3.20	2.30	2.30	4.80	3.40	2.30
BLT103-1	1	8	16	3.20	6.4	4.50	3.20	3.20	6.70	4.80	3.20
BLT103-1-1/4	1-1/4	12	24	4.50	9.0	6.30	4.50	4.50	9.40	6.70	4.50
BLT103-1-1/2	1-1/2	16	32	7.00	14.0	9.80	7.00	7.00	14.70	10.50	7.00
BLT103-1-3/4	1-3/4	24	48	9.00	18.0	12.60	9.00	9.00	18.90	13.50	9.00
BLT103-2	2	32	64	12.00	24.0	16.80	12.00	12.00	25.00	18.00	12.00
