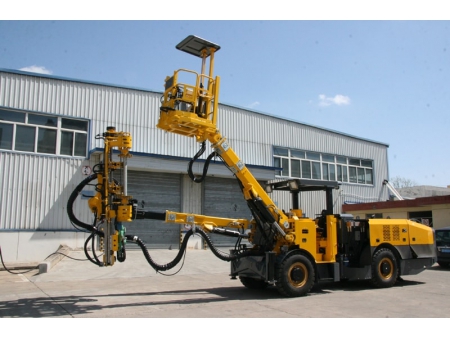

آلة حفر وتثبيت الصخور الهيدروليكية الكبيرة، HT91-S

طلب عرض سعر

الموقع الإلكتروني: http://htdrilling-machine.com/1-3-5-hydraulic-bolting-jumbo.html

Hydraulic Bolting Jumbo, HT91-S

آلة حفر وتثبيت الصخور الهيدروليكية HT91-S هي معدة متخصصة صممت لتركيب وصيانة كابلات التثبيت في عمليات التعدين تحت الأرض. تلعب هذه المعدة دور أساسي في تثبيت الصخور الضعيفة المحيطة من خلال تثبيت كابلات التثبيت لتشكيل هيكل تحمل موحد. يساهم هذا التدعيم في توزيع الأحمال الإنشائية ويوفر مقاومة شد عالية، مما يقلل من خطر انهيارات السقف واسعة النطاق ويضمن تنفيذ أعمال الحفر بأمان في البيئات تحت الأرض.

بفضل نظامه الهيدروليكي المتقدم وتصميمه المتين، يوفر جهاز التثبيت الهيدروليكي هذا مستوى جديد من الكفاءة والموثوقية في أعمال دعم الأرض في المناجم والأنفاق العميقة.

عزز استقرار أعمالك تحت الأرض من خلال حل يقوي التربة الضعيفة، ويبسط عمليات تركيب كابلات التثبيت، ويوفر السلامة والتحكم في أعمال التدعيم.

التفاصيل

المزايا

إسقاط خط تحذير أحمر: مزود بخط أمان أحمر مرئي لتنبيه الأفراد غير العاملين بضرورة الابتعاد عن منطقة العمل حفاظاً على السلامة.
نظام مناولة القضبان الآلي: يتضمن وحدة تخزين للقضبان على ذراع الحفر لتحميل وتفريغ القضبان ألياً أثناء عمليات تركيب كابلات التثبيت العميقة.
محطة عمل مخصصة لكابلات التثبيت: تحتوي على منصة مستقلة لتوصيل مواد التثبيت، وخلط الملاط أثناء تركيب كابلات التثبيت، وشدها مما يسهل سير عملية التثبيت بالكامل.

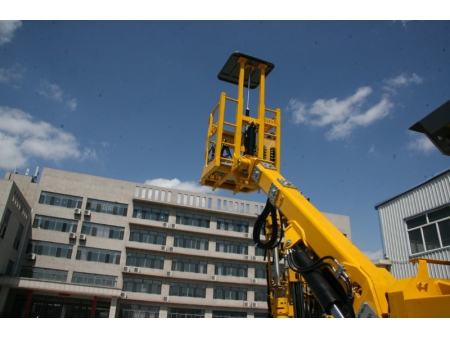

منصة تحكم متنقلة: مزودة بمحطة تشغيل متنقلة معاد تصميمها لتحسين بيئة العمل وتبسيط التشغيل.

المواصفات الفنية

الحفارة	مساحة الحفر	6000×7000mm
	الأبعاد (أثناء النقل)	10800×1980×2500mm
	الأبعاد (أثناء التشغيل)	11600×2670×3300mm
	الارتفاع عن الأرض	325mm
	أدنى نصف قطر للحفر	الداخلي 3300 مم الخارجي 7000 مم
	القدرة على الصعود	14°
	سرعة الحركة	≤10km/h
	الوزن	19500±500kg
منصة الحفر	الموديل	RC1200
	قدرة الطرق	14kW
	تردد الطرق	100Hz
	أقصى ضغط للطرق	180bar
	نظام التدوير	دوران مستقل
	وصلة ساق الحفر	R32
	قطر فجوة الحفر	Ø32mm
ذراع التغذية	الطول الكلي	3286mm
	طول شوط ذراع التغذية	975mm
	قوة ذراع التغذية	13kN
	زاوية ميول ذراع التغذية	أسفل 90 درجات، أعلى 5 درجة
	زاوية دوران ذراع التغذية	±180°
	معوض ذراع التغذية	900mm
ذراع الحفر	امتداد الذراع التلسكوبي	1250mm
	زاوية التأرجح	±35°
	عمق الحفر	10000mm
	طول قضيب الحفر	1200/1700mm
نظام هيدروليكي	أقصى إزاحة	100 50 16ml/r
	قدرة المحرك الرئيسي (2500 دورة في الدقيقة)	55kW
	إزاحة الهواء (8 بار)	1m³/min
	معدل تدفق مضخة المياه (12 بار)	4m³/h
	أقصى طول للكبل	100 متر (القطر حوالي 45 مم)
الشاسية	المحرك	محرك ديزل Cummins
	قدرة الخرج المقننة (2200 دورة في الدقيقة)	81kW
	العزم	480Nm
	زاوية تأرجح المحور الخلفي	8°
	زاوية التوجيه	40°
