آلة حفر وتثبيت الصخور الهيدروليكية الكبيرة، HT92-D

طلب عرض سعر

الموقع الإلكتروني: http://htdrilling-machine.com/1-3-4-hydraulic-bolting-jumbo.html

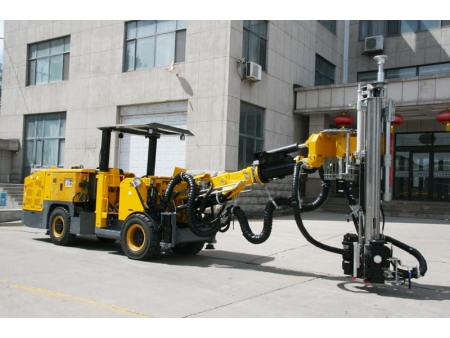

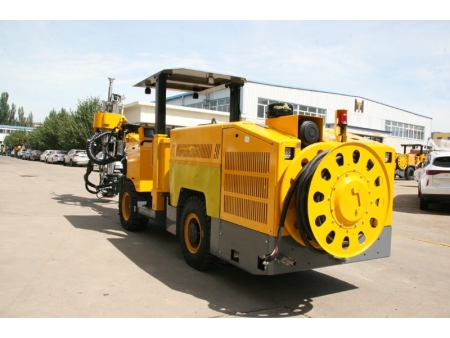

Hydraulic Bolting Jumbo, HT92-D

تم تصميم آلة حفر وتثبيت الصخور الهيدروليكية HT92-D خصيصاً لعمليات دعم التثبيت بالمسامير في الأنفاق الضيقة والبيئات تحت الأرض المحدودة، مثل مناجم التعدين ومواقع الحفر الأخرى.
يتيح لها نظام الحفر الخاص العمل بكفاءة ضمن مساحات ضيقة تصل إلى 2.4×2.4 متر.

تعمل آلة حفر وتثبيت الصخور الهيدروليكية بواسطة نظام حفر صخور كهربائي-هيدروليكي متقدم مزود بحماية ضد الانحشار، مما يضمن سرعة حفر عالية وكفاءة تشغيلية.
وبفضل تصميمه المدمج والمرن، تحسن هذه الآلة من القدرة على التنقل، وتعزز بيئة العمل تحت الأرض بشكل كبير، مما يعزز السلامة وإنتاجية الإنشاء.

ادعم عملياتك تحت الأرض بحل مدمج وذكي يوفر الدقة، ويعزز السلامة، ويبقي مشاريعك تعمل بسلاسة حتى في الأماكن الضيقة.

التفاصيل

المواصفات الفنية

الحفارة	مساحة الحفر	2400×2400mm-3500×3500mm
	الطول	9000mm
	العرض	1500mm
	الارتفاع (الطي الكامل)	1800mm
	الارتفاع (التمديد الكامل)	2500mm
	أدنى نصف قطر للحفر	الداخلي 3100 مم الخارجي 5000 مم
	القدرة على الصعود	14°
	سرعة الحركة	3.8km/h
	الوزن	12000±500kg
	الارتفاع عن الأرض	290mm
منصة الحفر	الموديل	RC1200
	قدرة الطرق	14kW
	تردد الطرق	100Hz
	أقصى ضغط للطرق	180bar
	نظام التدوير	دوران مستقل
	وصلة ساق الحفر	R25
	قطر فجوة الحفر	Ø32-43mm
ذراع التغذية	طول ذراع التغذية	2100mm
	الأنبوب المشقوق	1800mm
	ضغط التشغيل	≤10Mpa
	قوة ذراع التغذية	10kN
	زاوية ميول ذراع التغذية	64°-25°
	زاوية دوران ذراع التغذية	±180°
	معوض ذراع التغذية	300mm
الذراع	امتداد الذراع التلسكوبي	900mm
	زاوية التأرجح	±35°
	عمق الحفر	2000mm
	وزن الذراع	1100kg
النظام الهيدروليكي	الضربة \ الإزاحة	100cc/32cc
	أقصى سعة لخزان الزيت	100L
	الترشيح	10μm
الشاسية	المحرك	محرك الديزل Cummins (IV)
	قدرة الخرج المقننة (2400 دورة في الدقيقة)	54kW
	العزم	320Nm
	المحرك	7°
	زاوية التوجيه	±35°

المزايا

ذراع تغذية خفيفة الوزن ومتينة: تتميز ذراع التغذية المصنوعة من سبائك الألمنيوم عالية التحمل بوزنها الخفيف، ومقاومتها العالية للانحناء واللي، كما أنها مصممة لعمر تشغيلي طويل.
ذمناولة آلية للقضبان: مزودة بجهاز تبديل قضبان يتيح التحميل والتفريغ الآلي لقضيبين، مما يمكن من حفر ثقوب أعمق للبراغي والتغلب على القيود المكانية في أنفاق الانجراف الصغيرة.
ذنظام تركيب دقيق :يستخدم أنبوبي توجيه معززين مع أسطوانة تحديد موضع عالية التحمل لتثبيت نقطة الحفر بإحكام، مما يعزز دقة وكفاءة التثبيت.
ذنظام حفر قوي: مزود بمثقاب الصخورRC1200 ويعمل بنظام قدرة55 كيلو وات لضمان تشغيل قوي وموثوق وعالي الأداء.
