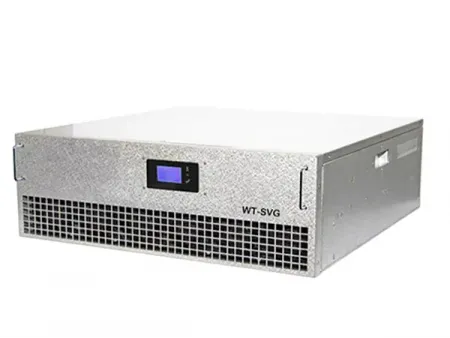

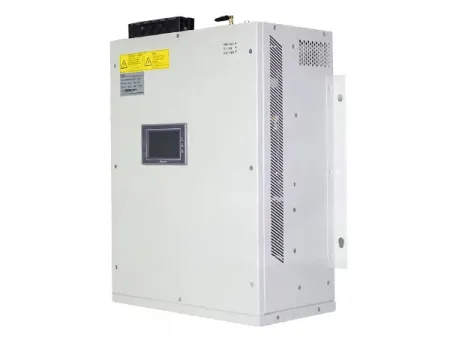

مولد القدرة غير الفعالة الاستاتيكي (SVG) للجهد المنخفض Static Var Generator (SVG), Low Voltage
جهاز تعويض القدرة غير الفعالة الإلكتروني لتحسين جودة الطاقة من خلال التعويض الديناميكي للقدرة غير الفعالة (reactive power)
- السعة المقدرة: 30 كيلو فار/50 كيلو فار /50 كيلو فار /100 كيلو فار (kVAr)
- جهد التشغيل: قابل للاختيار 400 ± 20% / 220 ± 15% / 690 ± 15% / 750 ± 15% / 800 ± 15%
- تردد التشغيل: 50 / 60 هرتز ± 5 هرتز
- تعويض القدرة غير الفعالة: من -100% إلى 100% (يمكن ضبط معامل القدرة (power factor) ضمن النطاق)
- درجة الحرارة المحيطة: من -10 إلى 45 درجة مئوية
- مستوى حماية الغلاف: IP20 كمعيار (مستويات حماية أعلى يمكن تخصيصها عند الطلب)
مولد القدرة غير الفعالة الاستاتيكي (SVG) يساعد على الحفاظ على استقرار الجهد وجودة الطاقة من خلال إدارة القدرة غير الفعالة (reactive power) بشكل فوري. يتكيف تلقائياً لموازنة معامل القدرة (power factor) وتقليل خسائر الطاقة، مما يخلق نظام كهربائي أكثر موثوقية وكفاءة. على عكس بنوك المكثفات التقليدية، يستجيب SVG بسرعة للتغيرات المفاجئة في الحمل، مما يضمن تعويض سلس ودقيق. يُستخدم على نطاق واسع في المصانع والمباني التجارية ومراكز البيانات حيث يكون استقرار واعتمادية التيار الكهربائي ضروريين.
وفيما يلي أبرز مميزات مولد القدرة غير الفعالة الاستاتيكي (SVG) للجهد المنخفض، التي تجعلها حل فعال لأنظمة الطاقة الحديثة:
- الاستجابة خلال ميلي ثانية واحدة لضبط القدرة التفاعلية في الوقت الحقيقي، مما يحافظ على استقرار الجهد ويقلل من الوميض الناتج عن تغييرات الحمل المفاجئة.
- تتبع تقلبات القدرة غير الفعالة بدقة عالية بشكل مستمر، مما يحسن معامل القدرة ويقلل من فقدان الطاقة غير الضروري.
- تتكيف تلقائياً مع تغييرات الحمل، مما يعزز توزيع الطاقة ويدعم أداء النظام بشكل مستقر.
- تعويض الأحمال الحثية والسعوية في آن واحد، متجاوزة قيود أنظمة المكثفات التقليدية.
- تقليل التداخل التوافقي ويمكن أن تتضمن وحدات مخصصة لفلترة التوافقيات المحددة لتحسين جودة الطاقة.
- دعم استقرار الجهد من خلال تنظيم تدفق القدرة التفاعلية، مما يمنع تلف المعدات الناتج عن ارتفاعات أو انخفاضات الجهد.
- بفضل تصميمها المدمج وخسائرها الداخلية المنخفضة، فهي سهلة التركيب وسهلة الصيانة، مما يساعد على تقليل فترات التوقف والأعمال الصيانة الكلية.
- تجنب مخاطر مثل تدهور المكثفات، الرنين، أو الشرارات، مما يضمن تشغيلًا مستقرًا حتى في الظروف الصعبة.
- تحسين أداء الشبكة الكهربائية مع وظائف تصفية التوافقيات ودعم الجهد المدمجة، مما يعزز موثوقية النظام.
- موازنة أنظمة الثلاث مراحل من خلال التحكم في تيار الخط المحايد، مع معالجة فعالة لمشاكل الحمل غير المتوازن.
- استخدام التحكم بالتخميد النشط لمنع تضخيم التوافقيات الذي قد يحدث مع مرشحات LC التقليدية.
- تقديم كفاءة تحويل عالية وتخطيطات معيارية متاحة في نسخ مثبتة على الحائط أو على الرفوف، مع دعم تكرار N 1 لضمان التشغيل المستمر.
| مواصفات عامة | نوع المنتج | مولد القدرة غير الفعالة الاستاتيكي (SVG) | |||
| السعة المقننة | 30kVAr | 50kVAr | 75kVAr | 100kVAr | |
| جهد التشغيل | ممكن اختيار 1. 400 ±20% 2. 220 ±15% 3. 690 ±15% 4. 750 ±15% 5. 800 ±15% | ||||
| تردد التشغيل | 50/60Hz±5Hz | ||||
| معامل القدرة | من -1 إلى 1 | ||||
| طريقة التوصيل | ثلاثي الأطوار، ثلاثي أسلاك | ||||
| عينة التيار | 5A (CT:100/5– 10000/5) | ||||
| موقع أخذ العينات التيار | ممكن اختيار 1. جانب التحميل 2. جانب الشبكة | ||||
| التشغيل المتوازي | عدد غير محدود من الوحدات | ||||
| طريقة التبريد | نظام تبريد ذكي بالهواء القسري | ||||
| تعويض القدرة غير الفعالة | من -100% إلى 100% (يمكن تعديل معامل القدرة ضمن هذا النطاق) | ||||
| زمن الاستجابة الفوري | < 100μs | ||||
| وقت الاستجابة الكامل | < 10ms | ||||
| مستوى الضوضاء | < 65dB | ||||
| وظائف الحماية | يتميز الجهاز بخاصية التشخيص الذاتي وميزات حماية متعددة تشمل الحماية من الجهد الزائد، والجهد المنخفض، وشذوذ التردد، وارتفاع درجة الحرارة، والتيار الزائد، وقصر الدائرة، وفقدان الطور، والجهد الزائد لقضيب توصيل DC ، والجهد المنخفض لقضيب توصيل DC، وعطل IGBT، والحماية من عكس قطبية جسر الانفيرتر. | ||||
| الاتصالات والتحكم | وظائف موسعة | واجهة TSC ذات 10 قنوات، قادرة على العمل بالتزامن مع TSC/TSF | |||
| واجهة الاتصال | منفذ RS485 | ||||
| بروتوكول الاتصال | ممكن اختيار 1. بروتوكول التحكم الرئيسي للكهرباء 2. بروتوكول Modbus 3. بروتوكول TCP/IP | ||||
| نظام تحكم عن بعد | مدعوم (يمكن ضبط جميع البارامترات من خلال جهاز الكمبيوتر المضيف) | ||||
| عرض المعلومات | يعرض بارامترات الشبكة مثل الجهد والتيار والقدرة والتوافقيات | ||||
| طريقة المراقبة | ممكن اختيار 1. مراقبة الوحدات المستقلة 2. مراقبة الوحدات المركزية | ||||
| بيئة التشغيل | درجة الحرارة المحيطة | من -10 إلى 45 درجة مئوية | |||
| درجة حرارة التخزين | من -40 إلى 65 درجة مئوية | ||||
| الرطوبة النسبية | لا تزيد عن 95%، غير مكثفة | ||||
| ارتفاع | لا تزيد عن 1500 متر (لكل 100 متر فوق 1500 متر، تنخفض القدرة المقننة بنسبة 1%) | ||||
| مستوى حماية الغلاف | IP20 كمعيار قياسي (يمكن تخصيص مستويات الحماية الأعلى عند الطلب) | ||||
| التركيب | ممكن اختيار 1. مثبت على الحائط (معياري) 2. مثبت على الرف (معياري) 3. من نوع الخزانة (مدمج) | ||||
| طريقة التوصيل | ممكن اختيار 1. المدخل السفلي 2. المدخل العلوي | ||||
- الصناعة الثقيلة
- مراكز البيانات والمستشفيات
- أنظمة الطاقة المتجددة
- أنظمة توزيع الطاقة
- صناعة تصنيع الإطارات
عندما تظهر معدات الشبكة ذات 380 فولت تقلبات كبيرة في القدرة غير الفعالة (reactive power)، هل يجب اختيار مولد القدرة غير الفعالة الاستاتيكي (SVG) للجهد المنخفض أو نوع آخر من المعوضات؟
بالنسبة للأنظمة التي تعمل على شبكة 380 فولت وتواجه تقلبات كبيرة في القدرة غير الفعالة (reactive power)، فإن استخدام مولد القدرة غير الفعالة الاستاتيكي (SVG) للجهد المنخفض هو حل فعال وموثوق. فبفضل استجابته السريعة خلال أقل من 50 ميلي ثانية، يستطيع تقديم تعويض دقيق في الوقت الحقيقي للحفاظ على استقرار الجهد وتوازن معامل القدرة (power factor). وبفضل استجابته السريعة والدقيقة، فإن مولدات القدرة غير الفعالة الاستاتيكي (SVG) للجهد المنخفض مناسبة للأحمال المتقطعة مثل روبوتات اللحام وأجهزة تردد متغير، مما يساعد على تجنب الإفراط أو التقليل في التعويض أثناء التشغيل.
ما هو مبدأ تشغيل مولد القدرة غير الفعالة الاستاتيكي (SVG) للجهد المنخفض؟
يعمل مولد القدرة غير الفعالة الاستاتيكي (SVG) للجهد المنخفض من خلال استخدام دائرة جسر ذات تبديل ذاتي (self-commutated bridge) تتصل بشكل متوازي مع شبكة الطاقة. يقيس بشكل مستمر القدرة غير الفعالة (reactive power) في النظام ويقوم بحقن تيار تفاعلي يعادل ويعكسه لموازنته. هذا التعديل في الوقت الحقيقي يحافظ على معامل القدرة (power factor) قريب من الوحد ويضمن استقرار الجهد تحت ظروف الأحمال الديناميكية.
ما الصيانة التي تتطلبها مولدات القدرة غير الفعالة الاستاتيكي (SVG) للجهد المنخفض ؟
هذه الأجهزة تتطلب صيانة قليلة لأنها تستخدم مكونات إلكترونية بدلاً من المكثفات أو المفاتيح الميكانيكية. عادةً، يكون من الكافي التحقق من التهوية، وتنظيف الغبار، ومراقبة النظام لضمان أداء مستقر وطويل الأمد، بالإضافة إلى منع ارتفاع درجة الحرارة أو تلف المكونات.
