صنعت شركة RXPE مجموعة من أجهزة STATCOM بوصلة دلتا بجهد 34.5 كيلو فولت/150 ميجا فولت أمبير على أساس تقنية PP-IGBT في المكسيك في أوائل عام 2024. وقد عمل جهاز STATCOM مع مجموعة من بنوك مكثفات الترشيح (H2 H3 H4) بسعة تعويض أساسية 110 ميجا فولت أمبير للتحكم في جميع مشكلات جودة الطاقة مثل تقلبات الجهد والوميض والتوافقيات أثناء تشغيل فرن قوسي للتغذية العلوية بسعة 135 ميجا فولت أمبير وفرنين للتكرير (بسعة 24 ميجا فولت أمبير و30 ميجا فولت أمبير على التوالي) في مصنع الصلب Tenaris TAMSA في المكسيك. كما تبلغ سعة الدائرة القصيرة لشبكة الطاقة 230 كيلو فولت أمبير في الموقع حوالي 4563 ميجا فولت أمبير، وتبلغ قيمة الوميض في الوقت القصير PST لجهد شبكة الطاقة الناتج عن حمل الفرن بدون جهاز تعويض حوالي 3.80، وتبلغ قيمة الوميض في الوقت الطويل PLT حوالي 2.82. ووفقًا للمعيار الفني، كما يجب ألا تتجاوز قيمة الوميض في الوقت القصير PST لجهد شبكة الطاقة 1.0 بعد تشغيل نظام (STATCOM)، ويجب ألا تتجاوز قيمة الوميض في الوقت الطويل PLT 0.8. وفي الوقت نفسه، يجب أن تفي مؤشرات جودة الطاقة مثل التوافقي وعدم التوازن لشبكة الطاقة بمتطلبات اللجنة الكهربائية الدولية والمعايير ذات الصلة لشبكة الطاقة المكسيكية، ويجب أن يكون متوسط معامل القدرة على جانب مدخلات 230 كيلو فولت أعلى من 0.95.

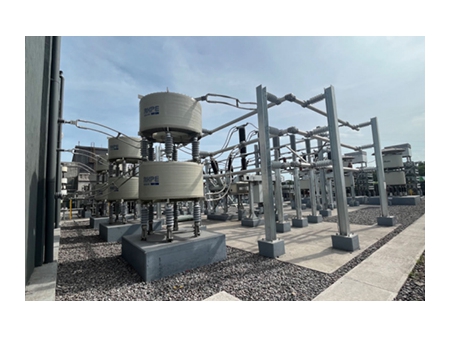

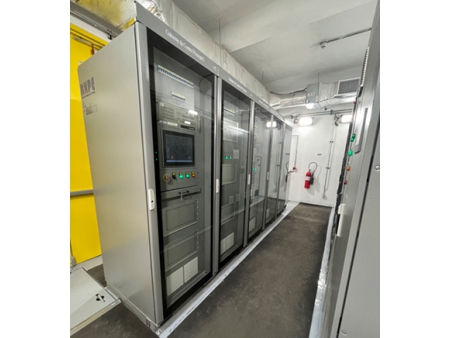

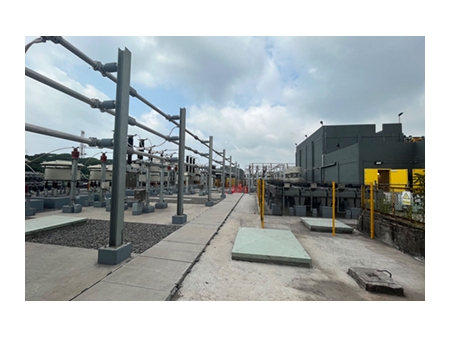

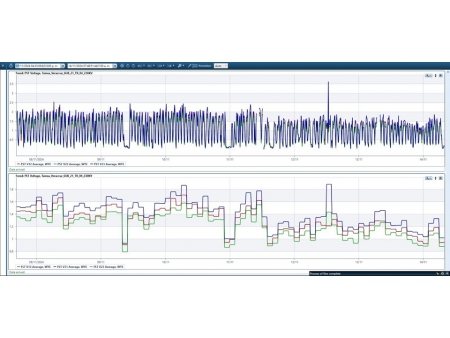

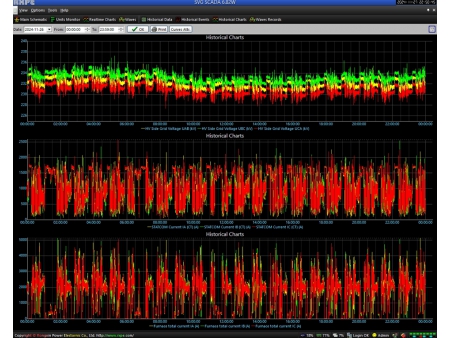

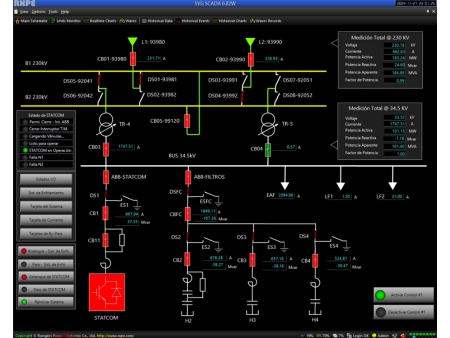

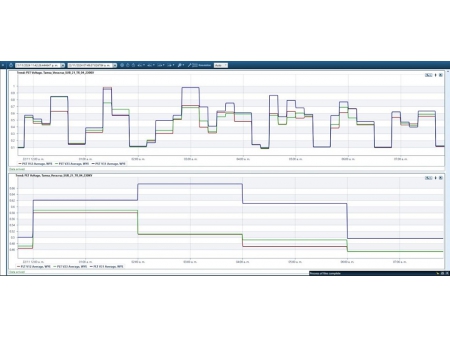

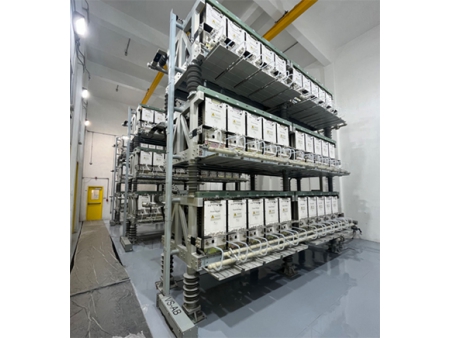

تم الانتهاء من تركيب نظام STATCOM وأعمال التشغيل على الجهد المنخفض في 17 نوفمبر 2024، وتظهر صور نظام STATCOM بعد التركيب في الموقع في الشكل 2. وفي 19 نوفمبر 2024، تم تشغيل نظام STATCOM رسميًا بعد الانتهاء من أعمال الاختبار المتعلقة بالجهد العالي. يوضح الشكل 3 واجهة واجهة واجهة HMI لنظام التحكم أثناء تشغيل نظام STATCOM، وتظهر بيانات التشغيل اليومية لنظام STATCOM في الشكل 4. وبحلول 28 نوفمبر 2024، كان نظام STATCOM يعمل بشكل مستمر دون عطل أو إنذار لأكثر من 9 أيام، وكان معامل القدرة لنقطة تقييم شبكة الطاقة مع تشغيل نظام STATCOM أكبر من 0.99. وفي الوقت نفسه، تفي المؤشرات الفنية لجودة الطاقة مثل تذبذب الجهد والوميض والتشوه التوافقي واختلال التوازن في شبكة الطاقة بمتطلبات الاتفاقية الفنية والمعايير ذات الصلة لشبكة الطاقة المكسيكية. كما تقل قيمة الوميض في الوقت القصير (PST) لجهد شبكة الطاقة عن 0.86، وقيمة الوميض في الوقت الطويل (PLT) أقل من 0.67. يظهر منحنى بيانات الوميض في الشكل 5.

تثبت البيانات المذكورة أعلاه أن جهاز STATCOM 34.5 كيلو فولت/150 ميجا فولت أمبير القائم على تقنية PP-IGBT يتمتع بأداء تقني ممتاز ومستقر، ويمكنه التحكم بفعالية في مشاكل جودة الطاقة الناتجة عن عملية إنتاج فرن القوس الكهربائي عالي الطاقة للتيار المتردد عالي الطاقة، مما يضمن أن مؤشرات جودة الطاقة لنظام شبكة الطاقة تفي بالحدود القياسية ذات الصلة ومتطلبات الاتفاق الفني.
