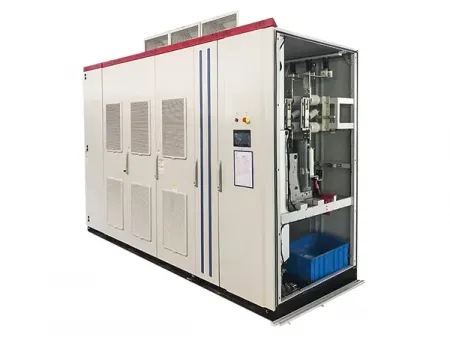

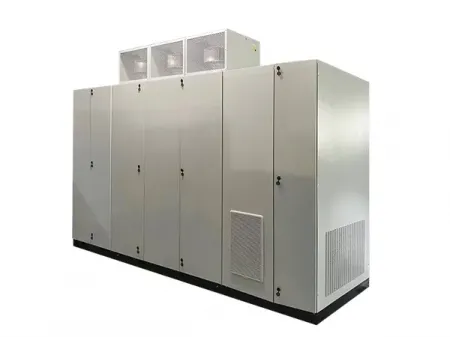

مولد القدرة غير الفعالة الاستاتيكي (SVG) للجهد العالي هو نظام يستخدم لتعويض القدرة غير الفعالة في الوقت الحقيقي وتحسين جودة الطاقة. يعمل عن طريق توصيل انفرتر مصدر جهد (VSI) بالشبكة عبر ملف حثي. يشمل الانفرتر مكثف DC وجسر انفرتر مكون من وحدات ترانزستورات ثنائية البوابة المعزولة (IGBT)، مفاتيح أشباه الموصلات التي تتحكم بدقة في التيار والجهد. من خلال تعديل طريقة تشغيل وإيقاف هذه الوحدات، يمكن للانفرتر التحكم في سعة وطور التيار الناتج، مما يسمح لمولد القدرة غير الفعالة الاستاتيكي (SVG) بتوليد أو امتصاص التيار التفاعلي حسب الحاجة.

بخلاف معدات تعويض القدرة غير الفعالة التقليدية، يستخدم مولد القدرة غير الفعالة الاستاتيكي (SVG) للجهد العالي بنية قياسية متعددة المستويات وتحكم فوري في القدرة غير الفعالة ليعمل كمصدر تيار متغير متصل مباشرة بالشبكة. وهذا يعني قدرته على ضبط القدرة غير الفعالة بسرعة في أي اتجاه، وتثبيت الجهد، وتقليل التشوه التوافقي، والحفاظ على استقرار التشغيل حتى عند تغير ظروف الحمل فجأة. ومن خلال التحكم الدقيق في التيار، يعمل على موازنة معامل قدرة النظام باستمرار، مما يضمن أداء سلس وموثوق وفعال لطاقة الشبكة.

• تتفاعل مولدات القدرة غير الفعالة الاستاتيكي (SVG) للجهد العالي خلال ميلي ثانية، بفضل أزمنة استجابة لا تزيد عن 10 ملي ثانية (حتى 1 ملي ثانية)، بسرعة تفوق بكثير الأجهزة التقليدية التي تستغرق من 40 إلى 60 مللي ثانية. وتعمل استجابتها السريعة على كبت وميض وتذبذب الجهد بشكل فوري، مما يحسن بشكل فعال جودة الطاقة في التطبيقات ذات الأحمال الثقيلة مثل أفران القوس ومصانع الدرفلة.
• استخدم تقنية تعديل عرض النبضة (PWM) لتحقيق تنظيم سلس وثنائي الاتجاه للقدرة غير الفعالة من الوضع السعوي إلى الوضع الحثي، وتجنب ارتفاعات الجهد الناتجة عن التبديل التدريجي في الأنظمة التقليدية.
• تعزز الكفاءة العامة للطاقة بزيادة معامل القدرة (power factor) لأكثر من 0.95، وتقليل خسائر الخط والمحولات، مما يساعد المستخدمين على تحقيق وفورات مباشرة في استهلاك الطاقة.
• توفير سعة المحول عن طريق تقليل استهلاك القدرة غير الفعالة، مما يمكن نفس المحول من حمل أحمال فعالة أكبر بنسبة من 15 إلى 20% وتأخير التوسع المكلف في السعة.
• يتضمن ذلك كبح التوافقيات النشط، مع الحفاظ على التشوه التوافقي الكلي (THDi) أقل من 3% مع تعويض القدرة التفاعلية وتخفيف التداخل التوافقي في الوقت نفسه..
• تتميز بتصميم قياسي مدمج يتطلب مساحة قليلة ويدعم توسعة السعة بشكل مرن لتحديث النظام المستقبلية.
• مصممة لتحمل الظروف القاسية، مع مقاومة اهتزاز قوية تصل إلى قوة زلزالية 8، وتحمل فوق الجهد المستمر حتى 1.05 مرة من القيمة الاسمية، وأداء موثوق به في البيئات ذات الارتفاعات العالية أو درجات الحرارة المرتفعة.
• مجهزة بوظائف حماية كاملة مثل الحماية من التيار الزائد، ودائرة القصر، والجهد الزائد، والجهد المنخفض، والحماية من الصواعق، لضمان التشغيل الآمن والمستمر.
• تدعم بروتوكولات اتصال متعددة، بما في ذلك RS485، CAN، Modbus، TCP/IP، وGPRS، مما يتيح المراقبة الذكية عن بعد والتحكم في أداء SVG بشكل فوري.
