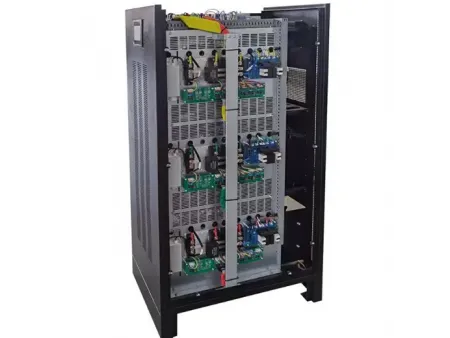

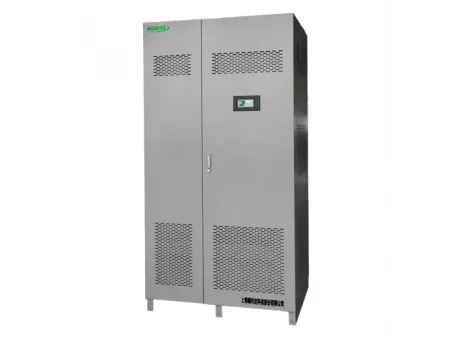

مثبت الجهد الاستاتيكي (مثبت الجهد بدون تلامس) Static Voltage Stabilizer
منظم جهد حالة صلبة (ذو مكونات ألكترونية) لتثبيت الجهد دون الحاجة إلى صيانة، ويوفر جهد خرج عالي الاستقرار للمعدات الكهربائية
- السعة المقننة: ثلاثي الطور من 10 إلى 1600 كيلو فولت أمبير، أحادي الطور من 3 إلى 50 كيلو فولت أمبير
- عدد الأطوار: أحادي الطور أو ثلاثي الطور (اختياري)
- جهد الدخل: ثلاثي الطور 380 فولت (± 15 %)، أحادي الطور 220 فولت (± 15 %) (قابل للتخصيص حسب الطلب)
- جهد الخرج: ثلاثي الطور 380 فولت، أحادي الطور 220 فولت (قابل للتخصيص حسب الطلب)
- دقة تنظيم الجهد: قابلة للتعديل بين ± 1 % إلى ± 5 % (ضبط المصنع ± 2 %)
- وضع تنظيم الجهد: تنظيم ثلاثي الطور متزامن (اختياري: تنظيم مستقل لكل طور)
- التردد التشغيلي: 50 هرتز / 60 هرتز
- الكفاءة: لا تقل عن 98 %
مثبتات الجهد الاستاتيكي تعدل جهد الخرج تلقائياً وفقاً لتقلبات مصدر طاقة الدخل. وظيفتها الأساسية هي الحفاظ على الجهد ضمن نطاق محدد، مما يضمن تشغيل المعدات الكهربائية بأمان عند المستوى المحدد لها. على عكس مثبتات الجهد السيرفو، فإن النماذج الثابتة تستخدم نظام من الحالة الصلبة يتألف من محول تعويض، والدائرة الرئيسية، ووحدات SCR يتم التحكم فيها بواسطة معالج دقيق. من خلال استخدام التحكم المبرمج مسبقاً، تعدل المثبتات الاستاتيكية الجهد في الوقت الفعلي وتقوم بالتصحيحات الدقيقة عند الحاجة. وبما أنه لا توجد أجزاء متحركة، فإن الاستجابة تكون أسرع ويظل التشغيل مستقر دون الحاجة إلى صيانة.
- تستجيب مثبتات الجهد الاستاتيكي خلال ميلي من الثانية باستخدام شرائح التحكم الرقمية DSP، ومفاتيح SCR غير التلامسية، وتقنية عبور الصفر. يسمح هذا التحكم الإلكتروني بضبط الجهد بسرعة ودقة دون وجود أي مكونات ميكانيكية.
- تنظم الجهد بشكل ديناميكي من خلال تحكم ثلاثي الأطوار مستقل، حيث تكتشف تقلبات المدخلات في الوقت الحقيقي وتقوم بالتعويض تلقائياً. يضمن هذا التصميم استقرار الأداء حتى مع الأحمال غير المتوازنة أو تقلبات التيار في الشبكة.
- يظل جهد الخرج ثابت ودقيق، وتظل الموجة الكهربائية نظيفة، مما يساعد الأجهزة المتصلة على العمل بسلاسة دون تغيرات في التيار.
- تعمل هذه المثبتات بكفاءة في بيئات تتراوح درجات حرارتها من -40 إلى 50 درجة مئوية، وتدعم مجموعة واسعة من الأحمال بما فيها المقاومة، والحثية، وأنواع التأثير. وبفضل تصميمها غير التلامسي، تتجنب التآكل والشرر والعطل الميكانيكي، مما يتيح استخدامها لفترات طويلة بدون صيانة.
- يتضمن كل وحدة تنظيم جهد شاشة لمس LCD عرض بيانات الجهد والتيار في الوقت الحقيقي، وتدعم اتصال RS485، وتوفر وظائف التمرير التلقائي، والتشغيل المؤجل، واسترداد الحالة ذاتياً لتسهيل المراقبة.
- تم دمج العديد من آليات الحماية، بما في ذلك حماية من زيادة الجهد، وانخفاض الجهد، والحمل الزائد، وقصر الدائرة، مع الكشف التلقائي عن الأعطال لتعزيز السلامة التشغيلية.
- تتوافق مثبتات الجهد الاستاتيكي مع المعدات الدقيقة والطبية مثل أجهزة الأشعة المقطعية وأجهزة المختبرات. يضمن التحكم في جهد RMS الحقيقي القضاء على التقلبات مع العمل بصمت دون تداخل كهرومغناطيسي.
- يجمع التصميم المدمج والصديق للبيئة بين وحدات SCR، والمحولات التعويضية، والدوائر الرئيسية في هيكل أصغر يقلل من الحجم والوزن مقارنة بالمثبتات التقليدية. وتُستخدم مواد غير قابلة للتآكل وغير قابلة للاشتعال لتلبية معايير السلامة والبيئة الحديثة.
| نوع المنتج | مثبت الجهد الاستاتيكي ثلاثي الأطوار (مثبت الجهد بدون تلامس) | مثبت الجهد الاستاتيكي أحادي الطور (مثبت الجهد بدون تلامس) | |
| الموديل | ZSBW-#####KVA | ZDBW-#####KVA | |
| السعة المقننة (القدرة الظاهرية) | 10–1600kVA | 3–50kVA | |
| جهد الدخل | ثلاثي الأطوار 380 فولت (±15%) | أحادي الطوار 220 فولت (±15%) | |
| قابل للتخصيص حسب الطلب | |||
| جهد الخرج | ثلاثي الأطوار 380 فولت (قياسي) | أحادي الطوار 220 فولت (قياسي) | |
| قابل للتخصيص حسب الطلب | |||
| عدم توازن ثلاثي الأطوار | موازنة تلقائية لجهد الخرج ثلاثي الأطوار | ||
| دقة تنظيم الجهد | قابل للتعديل ضمن نطاق من ±1% إلى ±5% (ضبط المصنع ±2%) | ||
| تأخير الخرج | خرج الجهد بعد الاتزان لتجنب تأثير المعدات | ||
| تردد التشغيل | 50Hz/60Hz | ||
| جهد التحمل | 2000 فولت لمدة دقيقة واحدة دون حدوث انهيار | ||
| تشوه شكل الموجة | لا يوجد تشويه إضافي في شكل الموجة (استاتيكي) | ||
| الكفاءة | ≥98% | ||
| مقاومة العزل | ≥2MΩ | ||
| زمن الاستجابة | الاستجابة السريعة: من 20 إلى 100 ملي ثانية | ||
| سعة التحميل الزائد | خمسة أضعاف التيار المقنن لمدة ثانية واحدة | ||
| وظائف الحماية | حماية من الجهد الزائد، الجهد المنخفض، الحمل الزائد، التيار الزائد، دائرة القصر، والتجاوز، حماية من فقدان الطور وحماية من تسلسل الطور للموديلات ثلاثية الطور | ||
| واجهة الاستخدام | شاشة رقمية لعرض حالة التشغيل، ومؤشرات الأعطال، وإعدادات البارامترات، والاستعلام عن البيانات، وعرض الجهد والتيار في الوقت الفعلي | ||
| نمط تنظيم الجهد |
| ||
| بيئة التشغيل | درجة الحرارة المحيطة | من -15 إلى 45 درجة مئوية | |
| الارتفاع | ≤2000m | ||
| الرطوبة النسبية | ≤90% | ||
| ظروف التركيب | خالي من الغازات والبخار والرواسب الكيميائية والغبار والوسائط القابلة للاشتعال أو التآكل التي قد تؤثر على أداء العزل. | ||
| درجة حرارة التخزين | من -40 إلى 70 درجة مئوية | ||
| مستوى حماية الغلاف | IP20 كمعيار قياسي (يمكن تخصيص مستويات الحماية أعلى عند الطلب) | ||
| الامتثال للمعايير | YD/T1270-200 | ||
- المعدات الصناعيةمناسبة للورش وخطوط التصنيع وأنظمة الإنتاج الآلية. توفر طاقة مستقرة لماكينات CNC، وضاغطات الهواء، وآلات القطع بالليزر، ومعدات معالجة المعادن للحفاظ على دقة واستقرار العمليات.
- المعدات الثقيلةتستخدم للمعدات التي تتعرض لأحمال الصدمات المتكررة أو تقلبات في التيار الكهربائي، مثل الرافعات، وأنظمة الرفع، وآلات القطع بالليزر. تضمن استقرار الجهد الكهربائي لتوفير طاقة مستمرة وتشغيل آمن.
- المعدات الطبية والمخبريةمناسبة للأجهزة الحساسة مثل أجهزة التصوير بالرنين المغناطيسي (MRI)، وأجهزة التصوير بالأشعة المقطعية (CT)، ومطياف التحليل، والمجاهر الإلكترونية التي تتطلب جهد ثابت لتجنب التداخل والحفاظ على الدقة.
- البنية التحتية العامةمناسبة لمحطات الاتصالات الأساسية، الراديو والتلفزيون حيث يلزم استقرار الجهد وسرعة الاستجابة لتقليل التداخل والحفاظ على استمرارية تشغيل الأنظمة.
- أنظمة النقلمستخدمة في نظم إشارة السكك الحديدية، وتوريد طاقة المترو، وأنظمة مراقبة الطرق السريعة أو الأنفاق التي تتطلب استجابة جهد سريعة وتشغيل موثوق.
- مواقع عدم استقرار الجهدمناسبة للأماكن مثل مراكز التسوق والفنادق وأنظمة التكييف المركزي HVAC، وشبكات الإضاءة والمصاعد والمصانع، حيث يمكن لتقلبات الجهد أن تؤثر على أداء المعدات.
- المواقع النائية والخاصةيستخدم في مجالات مثل إمدادات الطاقة الريفية، ومحطات الاتصالات غير المأهولة، ومواقع رصد الأحوال الجوية التي تحتاج إلى جهد مستقر للتشغيل الموثوق.
- بيئات منخفضة الضوضاءمناسب للأماكن الحساسة للصوت أو التداخل، بما في ذلك المختبرات ومرافق الفضاء الجوي.
- الظروف البيئية القاسيةيمكن تركيبه في بيئات ذات رطوبة عالية أو غبار أو اهتزازات أو تعرض للملح، والتي قد تتسبب في تلف المكونات الكهربائية.
خلال بدء تشغيل أنظمة اللحام أو الطلاء في إنتاج السيارات، قد يؤدي ارتفاع الطلب على الطاقة إلى انخفاض في الجهد، وعدم استقرار أداء المعدات، وزيادة استهلاك الطاقة. كيف يمكن حل هذه الانخفاضات في الجهد وتقلبات القدرة في ورش العمل الخاصة بالسيارات؟
لبيئة كهذه، فإن الجمع بين منظم الجهد، ومولد القدرة غير الفعالة الاستاتيكي (SVG)، قضبان التوصيل المصفحة يعد هو الحل الأنسب. يقلل مثبت الجهد من انخفاض الجهد أثناء بدء تشغيل الماكينات، مما يضمن تشغيل سلس وموثوق. يوفر SVG تعويض سريع ودقيق للقدرة غير الفعالة (استجابة أقل من 50 مللي ثانية)، مما يحسن معامل القدرة ويقلل من تكاليف الكهرباء. تساعد قضبان التوصيل المصفحة على توزيع التيار بكفاءة داخل كابينات التحكم والآلات، مما يقلل من خسائر النقل ويدعم الطلبات الثقيلة والسريعة لخطوط إنتاج السيارات.
كيف يختلف مولد القدرة غير الفعالة الاستاتيكي (SVG) عن أنظمة المعايرة التقليدية القائمة على المكثفات، ولماذا أصبح الحل المفضل للعديد من المستخدمين الصناعيين؟
يكمن الاختلاف الرئيسي في كيفية استجابة مكثفات المعايرة التقليدية ومولدات القدرة غير الفعالة الاستاتيكي (SVG) لتغيرات القدرة التفاعلية. تستخدم المكثفات التقليدية سعة معايرة ثابتة، مما يجعل استجابتها بطيئة نسبياً، عادة حوالي 200 مللي ثانية أو أكثر، وغالباً ما تؤدي هذه التأخيرات إلى معايرة زائدة أو ناقصة.
أما مولد القدرة غير الفعالة الاستاتيكي (SVG) ، فهو يعمل بشكل ديناميكي، حيث يوفر تحكم في القدرة غير الفعالة في الوقت الحقيقي، ويستجيب في أقل من 50 مللي ثانية بدقة عالية (تقريبًا ±2 kvar). تميل المعدات الصناعية الحديثة، مثل روبوتات اللحام ومحركات التردد المتغير، إلى العمل بأحمال متقلبة، مما يسبب تغيرات مستمرة في القدرة التفاعلية. يمكن لمولد القدرة غير الفعالة الاستاتيكي (SVG) تتبع هذه التغيرات على الفور، مما يحسن من معامل القدرة، ويمنع مخاطر العقوبات، ويدعم كل من المعايرة الحثية والسعوية. ونتيجة لذلك، يتم تنفيذ مولد القدرة غير الفعالة الاستاتيكي (SVG) بشكل متزايد في مختلف الصناعات لضمان استقرار ونظام فعال في إدارة القدرة.
