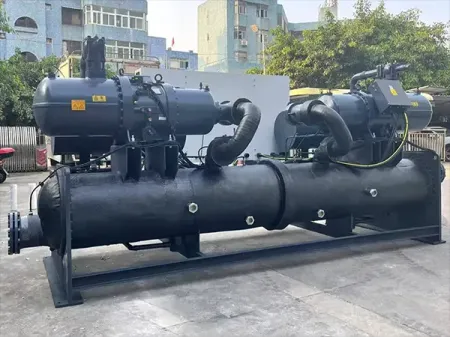

مبرد بضاغط حلزوني مع مبخر مغمور (شيلر تبريد مع كمبروسر حلزوني) Flooded Screw Chiller

طلب عرض سعر

الموقع الإلكتروني: http://industrialchiller-ae.com/1-5-flooded-screw-chiller.html

مبرد صناعي بمبخر مغمور وضاغط لولبي مغمور شبه محكم

• المبرد: R22 / R134a
• مصدر الطاقة: 380 فولت، 50 هرتز (ثلاثي الطور/ 3 فاز)

التطبيقات (الاستخدامات)

• التبريد في عمليات التصنيع يُستخدم على نطاق واسع في الصناعات الكيميائية والدوائية لتبريد المفاعلات والتحكم الدقيق في درجات الحرارة داخل خطوط الإنتاج، مثل عمليات بلمرة الـPVC وتخليق الأدوية. وفي قطاع الصناعات الغذائية، يوفّر تبريداً مستقراً لعمليات بسترة منتجات الألبان، وخزانات تخمير المشروبات، وغرف التخزين المبردة بدرجات حرارة تتراوح بين 5 درجات مئوية (تحت الصفر) و 5 درجات مئوية فوق الصفر. أما في صناعة السيارات، فيدعم التحكم المناخي في ورش الطلاء ويؤمّن تبريداً موثوقًا لمعدات اللحام عالية الأحمال.
• في المباني التجارية الكبرى يُعتبر الحل الأمثل للمراكز التجارية الكبرى، والفنادق الفاخرة، والمستشفيات الرئيسية التي تتطلب تبريداً ثابتاً على مدار الساعة عبر أنظمة التكييف المركزي. وفي مراكز البيانات، يضمن تحكماً دقيقاً في درجات الحرارة بدقة تصل إلى ±0.5°C، ما يمنع ارتفاع حرارة الخوادم ويحدّ من مخاطر التوقف المفاجئ عن العمل.
• في أنظمة التبريد المركزي وتخزين الثلج يُعد مثالي لمشاريع التبريد المركزي في المناطق التجارية المركزية (CBD)، والمطارات، والمشاريع الحضرية الكبرى، حيث تجتمع الكفاءة العالية مع القدرة على تلبية أحمال التشغيل الأساسية. كما يتكامل بسلاسة مع أنظمة تخزين الثلج، حيث يتم إنتاج الثلج ليلاً واستخدامه نهاراً، مما يحقق تحسيناً ملحوظاً في استهلاك الطاقة وتخفيض تكاليف التشغيل.

• في الطاقة الجديدة والتطبيقات المتخصصة يُستخدم في صناعة بطاريات الليثيوم لتبريد آلات طلاء الأقطاب والتحكم الحراري في ورش التجفيف، مع إمكانية توفير تصاميم مقاومة للانفجار عند الحاجة. وفي محطات الطاقة النووية، يوفّر تبريداً موثوقاً للمعدات المساندة والمناطق غير الإشعاعية داخل نطاق المحطة النووية، وفق أعلى معايير السلامة.
• في المرافق العامة والمنشآت الكبرى يدعم أنظمة التكييف واسعة النطاق في محطات المترو والقطارات عالية السرعة، مع قدرة عالية على التعامل مع الأحمال المفاجئة. وفي الملاعب ومراكز المعارض، يوفّر تبريداً سريع الاستجابة أثناء الفعاليات الكبرى، مقدّماً حلاً موفراً للطاقة لأنظمة التكييف التجاري واسع النطاق.

المواصفات الفنية

الطراز		HTSF-
		70W	90W	135W	180W	200W	240W	280W	340W	500W	520WD	600WD	1000WD
القدرة التبريدية المصممة	كيلو وات	289	367	497	698	808	945	1144	1407	1978	2010	2416	3956
	كيلو كالوري/ساعة (×104)	25	31	43	60	70	81	98	121	170	173	216	340
معامل الأداء (COP)		5.9	6.1	6	6	6.2	6.3	6.2	6.2	6	6	6	6
المبرد		R22/R134A
مصدر الطاقة		380V 50Hz (ثلاثي الطور، 3 فاز)
الضاغط (كمبروسر)	النوع	ضاغط لولبي مزدوج شبه محكم
	الكمية	مجموعة واحدة									مجموعتان
	طريقة بدء التشغيل	Y-△
	ضبط القدرة التبريدية	التحكم في السعة بثلاث مراحل، أربع مراحل، أو تحكم سلس (تدريجي بدون خطوات)
	القدرة الكهربائية الداخلة (كيلوواط)	49	60	83	116	131	150	184	228	329	335	402	652
	تيار التشغيل (أمبير)	83	101	140	195	220	252	310	383	552	562	675	1095
المبخر	النوع	مبخر مغمور ذو أنبوب وغلاف عالي الكفاءة
	معدل التدفق (م³/ساعة)	50	63	85	120	139	163	197	242	340	345	432	680
	توصيلة الأنبوب (مم)	DN100	DN100	DN100	DN125	DN150	DN150	DN150	DN200	DN200	DN250	DN250	DN300
	فرق ضغط الماء (كيلو باسكال)	50	50	50	50	50	50	55	55	55	58	58	60
المكثف	النوع	غلاف وأنبوب
	معدل التدفق (م³/ساعة)	58	73	98	133	162	188	228	281	396	375	499	792
	توصيلة الأنبوب (مم)	DN100	DN100	DN125	DN150	DN150	DN150	DN150	DN150	DN200	DN250	DN250	DN300
	فرق ضغط الماء (كيلو باسكال)	46	46	47	47	48	48	50	50	53	53	56	58
الأبعاد	الطول (مم)	3100	3100	3200	3650	3700	3700	3700	3750	3800	4850	5400	5990
	العرض (مم)	1200	1200	1260	1360	1550	1650	1700	1700	2200	2100	2050	2350
	الارتفاع (مم)	1700	1700	1850	1990	2200	2250	2300	2500	2850	2300	2500	3050
الوزن الصافي (كجم)		2500	2500	3100	3500	3600	4000	4350	5800	7200	8380	11500	13550

• معايير التشغيل: درجة حرارة دخول/خروج المياه المبردة: 12درجة مئوية / 7 درجات مئوية، درجة حرارة دخول/خروج مياه التبريد: 30 درجة مئوية / 35 درجة مئوية
• المبخر: مبخر مغمور أنبوبي ذوغلاف عالي الكفاءة يوفر أقصى أداء تبريدي واستقرار حراري ممتاز.، والمكثف: مكثف أنبوبي ذو غلاف عالي الكفاءة لضمان تبادل حراري فعال وكفاءة تشغيلية مثلى، الضغط المصمم على جانب الماء: 1.0 ميجا باسكال
• تنويه مهم: نظراً للتحسينات والتحديثات التكنولوجية المستمرة، قد تتغير الأبعاد الخارجية ووزن الوحدة، لذلك تُقدّم القيم أعلاه كمرجع إرشادي فقط.
• توصيات التدفق لتحقيق الأداء الأمثل: يُنصح بأن يكون معدل تدفق مضخة مياه المبخر 1.2 ضعف معدل التدفق الاسمي للمبخر، ويُنصح أيضاً بأن يكون معدل تدفق مضخة مياه المكثف 1.35 ضعف معدل التدفق الاسمي للمكثف، لضمان الأداء المستقر خلال الظروف الانتقالية والحمل الفعلي.
