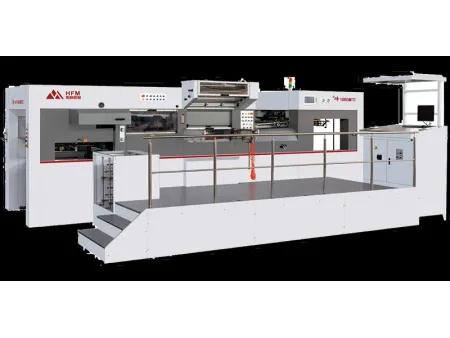

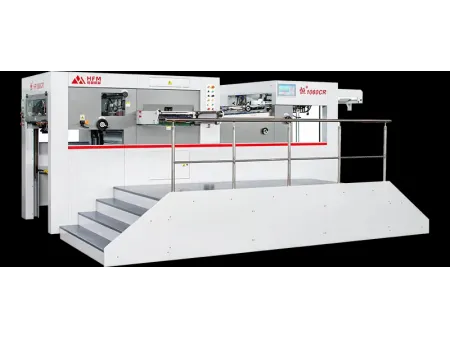

ماكينة أوتوماتيكية للقص بالقوالب والتجعيد (التشكيل) على طاولة مسطحة – موديل قوي للخدمة الشاقة
طلب عرض سعر
- أقصى قياس للقطع (الطول × العرض) 1060 × 780 مم
- دقة القطع (هامش الخطأ) لا يتجاوز ±0.1 مم
- اقصى سرعة للقطع 7000 لوح/ ساعة
- أقصى ضغط للعمل 700 طن
تم تطوير هذه الماكينة للتقطيع والتجعيد بشكل أوتوماتيكي لتناسب التطبيقات ذات الضغط العالي، حيث توفر قوة ضغط مذهلة. كما تتميز بنظام قوي يضمن تطابقًا محكمًا بين قالب القطع الفولاذي ولوح القطع، مما يعزز دقة القطع بشكل كبير لإعادة إنتاج التصاميم المعقدة والأشكال الدقيقة بدقة عالية. والنتيجة هي حواف نظيفة ودقيقة مع أقل نسبة خطأ في الأبعاد، حتى عند معالجة المواد الصلبة.
ولزيادة الإنتاجية، تم تزويد الماكينة بميزات متقدمة مثل آلية تغذية الورق المُرمّز مسبقًا، ونظام مساعد لجمع الورق، ووظائف أخذ عينات يدوية. كما تعمل هذه الميزات معًا على تحسين سير العمل وتقليل فترات التوقف، مما يضمن التشغيل المستمر حتى في بيئات الإنتاج بكميات كبيرة.
تم تصميم هذه الماكينة لتوفير أعلى درجات المرونة، حيث تعمل بكفاءة مع الألواح الورقية السميكة، والكرتون المضلع، وأوراق PVC البلاستيكية وتُنتج الماكينة علبًا فاخرة عالية الجودة لمستحضرات التجميل، والسجائر، والمشروبات الروحية، والشاي والقهوة، والمنتجات الصيدلانية، والأغذية، والهدايا، مع تشطيب نهائي احترافي ومتميز.
المواصفات الفنية الرسومات الهندسية بالأبعاد
للحصول على رسومات بالأبعاد التفصيلية لماكيناتنا، يُرجى الرجوع إلى رقم الطراز (الموديل) المحدد، حيث نقدم مجموعة من القياسات والأبعاد لتلبية احتياجاتكم الإنتاجية المختلفة:

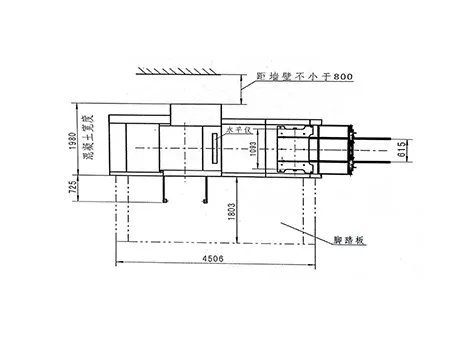

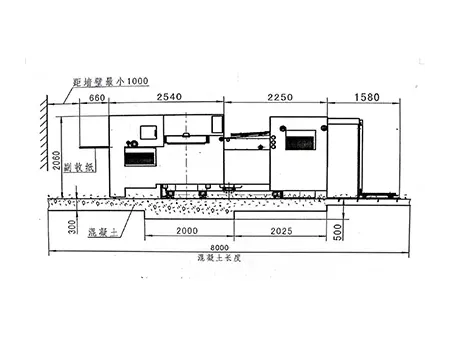

- الرسم التوضيحي للموديل 1060
- الرسم التوضيحي للموديل 1060
أنواع المواد المناسبة للتطبيق

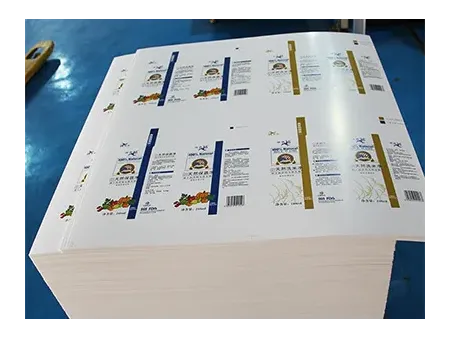

- الورق المقوى
- الورق المضلعج

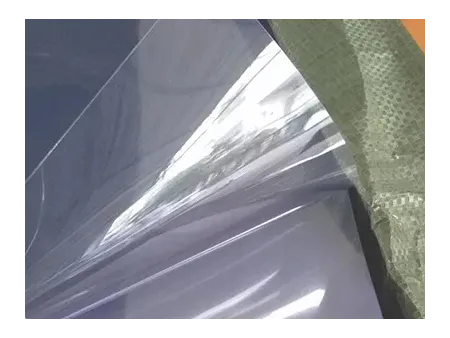

- ألواح PVC البلاستيكية
- الورق المقوى الأبيض
التطبيقات
تُستخدم هذه الماكينة لتقطيع وتشكيل بواكت/ صناديق/ علب مستحضرات التجميل وصناديق/ علب السجائر وصناديق النبيذ والمشروبات الروحية وصناديق وبواكت تغليف الشاي والقهوة وعلب وبواكت تغليف الأدوية والمستحضرات الصيدلانية وبواكت وصناديق تغليف المواد الغذائية وصناديق الهدايا وغيرها. علب وبواكت وصناديق تغليف مستحضرات التجميل علب وبواكت السيجارة علب وصناديق تغليف المشروبات الروحية قطاع تغليف الأدوية والمستحضرات الصيدلانية الميزات الرئيسية
-
- قفل هوائي سريع لغرفة القص بالقالب قفل هوائي سريع لغرفة القص بالقالب يضمن ثبات الماكينة ويتيح الإغلاق السريع أثناء عملية التقطيع بالقالب.
-
- نظام تغذية الألواح وتجميعها بشكل مستمر (بدون توقف) يُقلل من وقت التوقف، ويُحسّن كفاءة الإنتاج، ويضمن التشغيل المتواصل، مما يُبقي خط الإنتاج يعمل بسلاسة دون انقطاع.
-
- فحص العينات يُتيح إجراء فحوصات للعينة في الوقت الفعلي أثناء الإنتاج دون الحاجة لإيقاف الآلة، مما يضمن الحفاظ على جودة المنتج بشكل مستمر طوال عملية التشغيل.
-
- خاصية الضبط الكهربائي للضغط يعمل على ضبط ضغط القطع بالقالب وفقًا لاختلاف المواد، مما يضمن دقة معالجة متسقة.
-
- نظام التشحيم الأوتوماتيكي إن التشحيم يضمن التشغيل السلس لجميع الأجزاء الميكانيكية ويضمن تقليل الاحتكاك، مما يطيل من عمر خدمة الماكينة ويقلل من التآكل بمرور الوقت.
التركيب
- وحدة التغذية
مزوّدة برأس تغذية عالي الدقة بأربع فتحات شفط وخمس فتحات تغذية، تتكيف وحدة التغذية مع الورق الرقيق، والورق المقوى، والكرتون المضلع، مما يضمن تغذية ثابتة حتى عند السرعات العالية. كما يوفّر نظام التغذية المسبق من نوع الجسر (الرافعة العلوية) التناوب بين طاولتي التغذية الرئيسية والمساعدة، لضمان إنتاج سلس ومستمر دون توقف.

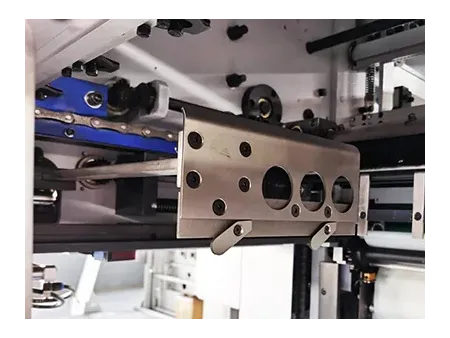

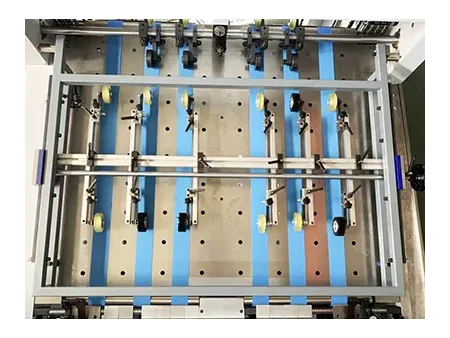

- هيكل نظام التغذية
يستخدم نظام محاذاة جانبي مزدوج الوظيفة (دفع/سحب) لضمان تثبيت دقيق للألواح عند السرعات العالية. كما تساهم آلية الضبط السريع لعجلات التغذية في تعزيز الكفاءة وزيادة سرعة التشغيل.

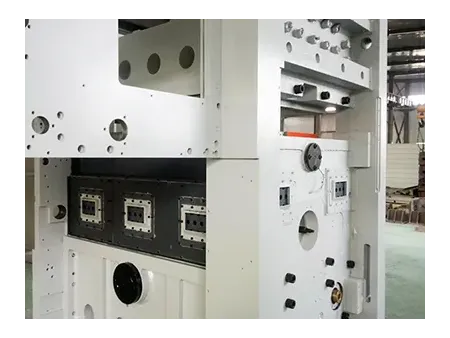

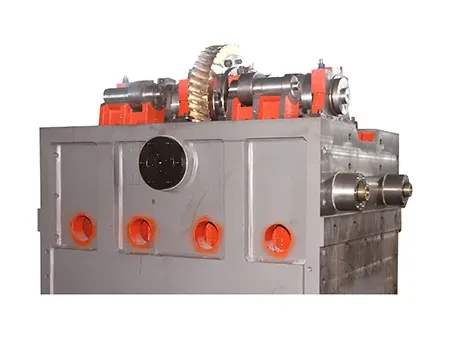

- وحدة التقطيع بالقالب والنقش بالضغط العميق
تتميز بلوح على شكل قرص مصنوع من الحديد المصبوب المقاوم للتشوه والحرارة، بالإضافة إلى نظام ضبط ضغط يحتوي على 12 منطقة تسخين يتم التحكم بها بشكل مستقل. كما يضمن هذا التصميم تأثير تطويع (نقش) فعال مع الحفاظ على دقة التقطيع بالقالب.
- وحدة التسليم
تستخدم نظام فرشاة ونفخ هوائي خلفي للحفاظ على استقرار ومحاذاة الألواح أثناء التسليم. وهي مزوّدة بنظام كهربائي مساعد لجمع الألواح يتيح التشغيل المستمر، بالإضافة إلى وظيفة أخذ عينات تعمل بالهواء المضغوط لإجراء فحوصات جودة فورية. كما تتوفر ميزة اختيارية للعدّ ووضع علامات (إدخال فواصل) لزيادة سهولة التشغيل.
- مضخة التفريغ الهوائي
مزودة بمضخة تفريغ من طرازBECKER الألمانية، وتستخدم الماكينة مكونات كهربائية ونقل من علامات تجارية عالمية موثوقة مثل: (ABB ،SMC، iWiS، Siemens، Mitsubishi Electric، Fuji Electric، YASKAWA، OMPI، BECKER وغيرها. ويحتوي اللوح الكهربائي على نظام تبريد مخصص بواسطة تكييف صناعي، مما يضمن تشغيلًا مستقرًا ومستمراً دون انقطاع.
- واجهة المستخدم HMI
تسمح واجهة المستخدم HMI للمشغّلين مراقبة حالة الماكينة في الوقت الفعلي، وعرض إشعارات الأعطال، والوصول إلى طرق استكشاف الأخطاء وإصلاحها، مما يجعل التشغيل سهلًا وفعّالًا.
المواد الاستهلاكية
للحفاظ على الأداء المثالي وطول عمر الماكينة، نوصي باستخدام المواد الاستهلاكية الأصلية من HFM ، حيث نوفر مجموعة كاملة من قطع الغيار عالية الجودة، تشمل: عجلة الفرشاة، كوب الشفط، العجلة المطاطية، فاصل الألواح، سير الدفع/التوقيت، قضيب المسك (القبضة)، والماسك المتحرك.
