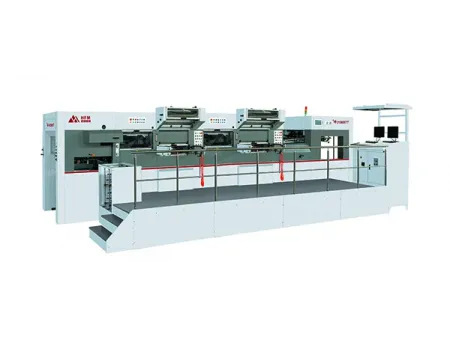

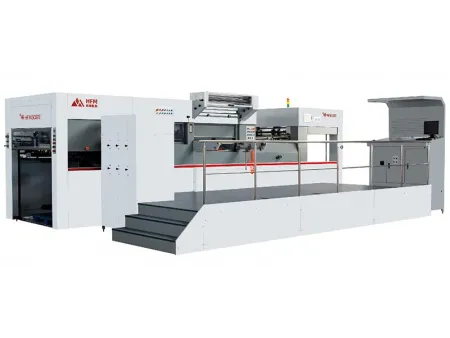

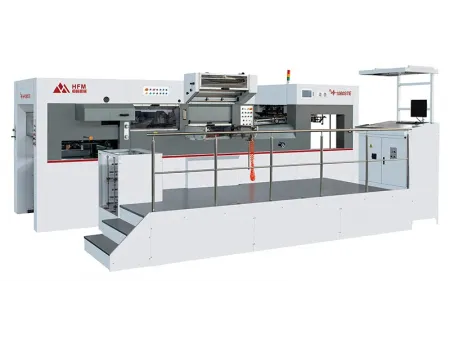

ماكينة آلية للقطع على طاولة مسطحة (فلات بيد) والختم بالرقائق المعدنية/ التغليف الحراري (موديل قوي للخدمة الشاقة)
طلب عرض سعر
- أقصى قياس للقطع (الطول × العرض) 1055 × 750 مم
- سماكة لوح الورق المضلع أقل من أو يساوي 4 مم
- اقصى سرعة للقطع 7500 لوح/ ساعة
- أقصى ضغط للعمل 600 طن
تدمج هذه الماكينة الأوتوماتيكية بين القطع بالقوالب المسطحة وختم الرقائق المعدنية بسلاسة، حيث تقوم أولاً بطباعة تصميمات معدنية معقدة على سطح المواد السميكة والصلبة ثم تستخدم الضغط العالي لإكمال عملية القطع بالقالب. كما تلعب هذه الماكينة دورًا حاسمًا في إنتاج علب الهدايا الراقية وعلب تغليف المجوهرات الفاخرة، مما يخلق منتجات جميلة وقوية في آن واحد.
ولذا، فقد تم تطويرها على مدار سنوات من التصميم والابتكار، حيث تحقق عمليات ختم الرقائق الطولية والعرضية بدقة عالية، مما جعلها تُستخدم على نطاق واسع في صناعة التعبئة والتغليف، خاصةً في قطع القوالب، وختم الرقائق، والتجعيد، والنقش على البارد للكرتون والصناديق والملصقات. ويمكنها التعامل مع مختلف المواد المطبوعة عالية الجودة، مثل علب وبواكت السجائر، وعلب وصناديق النبيذ والمشروبات الروحية، وعلب وبواكت الهدايا، وعلب تغليف الأجهزة الصغيرة، وعلب وبواكت مستحضرات التجميل والأدوية. وتدعم كلاً من الختم بالرقائق القياسي المضاد للتزييف ثلاثي الأبعاد، مما يحقق تأثيرًا ثلاثي الأبعاد قويًا ونتائج طباعة رائعة.
المواصفات الفنية الرسومات الهندسية بالأبعاد
يتميز هذا الموديل بتصميم ثنائي المحطات ومزود بنظام مؤازر لتغذية الرقائق الثلاثية الأبعاد الطولية خماسية المحاور، مما يزيد من سرعة الختم ويعزز الإنتاجية.
للحصول على رسومات بالأبعاد التفصيلية لماكيناتنا، يُرجى الرجوع إلى رقم الطراز (الموديل) المحدد، حيث نقدم مجموعة من القياسات والأبعاد لتلبية احتياجاتكم الإنتاجية المختلفة:

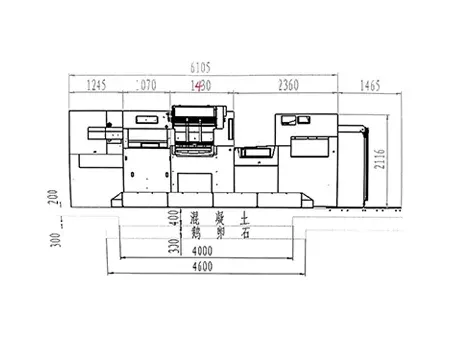

- الرسم التوضيحي للموديل 1060

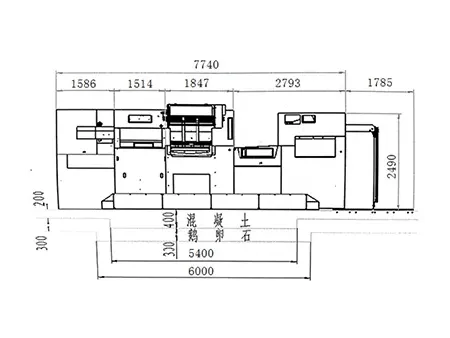

- الرسم التوضيحي للموديل 1450
أنواع المواد المناسبة للتطبيق
- الورق المقوى
- الكرتون المضلع/ المموج
- ألواح وصفائح PVC البلاستيكية
- ورق مقوى أبيض
التطبيقات
تُستخدم هذه الماكينة لتقطيع وتشكيل بواكت/ صناديق/ علب مستحضرات التجميل وصناديق/ علب السجائر وصناديق النبيذ والمشروبات الروحية وصناديق وبواكت تغليف الشاي والقهوة وعلب وبواكت تغليف الأدوية والمستحضرات الصيدلانية وبواكت وصناديق تغليف المنتجات الغذائية وصناديق الهدايا وغيرها. الميزات الرئيسية
-
- قفل هوائي سريع لغرفة القص بالقالب يحقق القفل السريع عبر أجهزة تعمل بالهواء المضغوط، مما يضمن الثبات والدقة أثناء عمليات قطع القوالب وختم الرقائق المعدنية.
-
- نظام تغذية الألواح وتجميعها بشكل مستمر (بدون توقف) تمكين التغذية المستمرة والأوتوماتيكية للألواح وتجميعها لزيادة كفاءة الإنتاج إلى أقصى حد وتقليل وقت التوقف عن العمل.
-
- فحص العينات يسهّل فحص العينات في الوقت الحقيقي أثناء الإنتاج دون إيقاف العملية، مما يضمن جودة المنتج المتسقة.
-
- خاصية الضبط الكهربائي للضغط يضبط الضغط تلقائيًا لكل عملية بناءً على المواد، مما يضمن دقة قص القوالب وختم الرقائق المعدنية.
-
- وظيفة الختم السريع بالرقائق المعدنية تدعم ختم الرقائق عالي السرعة، مما يجعلها مناسبة بشكل خاص للإنتاج على نطاق واسع.
-
- نظام التشحيم الأوتوماتيكي يضمن التشغيل السلس لجميع الأجزاء المتحركة من خلال تقليل الاحتكاك وإطالة عمر المعدات.
-
- الأتمتة الكاملة يدمج عمليات تغذية الورق وقص القوالب وختم الرقائق وتجميع الورق في سير عمل مؤتمت بالكامل.
-
- الكشف التلقائي عن الأخطاء وأخذ العينات بدون توقف يحافظ على التشغيل المستمر من خلال اكتشاف الأخطاء تلقائيًا والسماح بأخذ العينات دون انقطاع.
-
- ضغط القطع بالقوالب عالي مع محاذاة دقيقة يضمن إنتاجًا عالي الجودة مع دقة تسجيل ممتازة.
-
- نظام السلامة تتميز بقوابض هوائية، وأجهزة كبح، وأنظمة كشف سلامة متعددة لحماية كل من المشغلين والمعدات.
-
- جودة ختم الرقائق المعدنية فائقة جداً يُنتج أنماط رقائق معدنية ونصوص ذات أبعاد ثلاثية قوية وحواف واضحة ونقية - مثالية للتغليف الفاخر حيث يكون المظهر الخارجي أمراً بالغ الأهمية.
التركيب

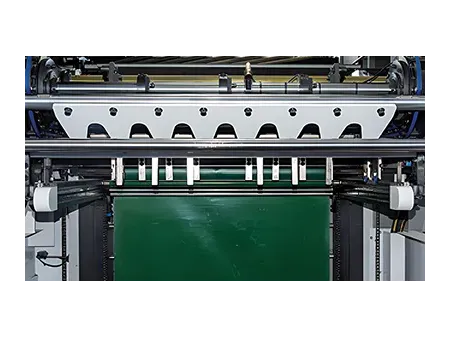

- وحدة التغذية
مجهز برأس تغذية عالي الدقة بأربعة فتحات شفط وخمسة تغذية، يتكيف هذا النظام مع الورق الرقيق والورق المقوى والكرتون المموج، مما يضمن تغذية متسقة حتى عند السرعات العالية. كما تتناوب آلية التغذية المسبقة من النوع الجسري بين طاولات التغذية الرئيسية والإضافية لتمكين الإنتاج المستمر دون توقف.

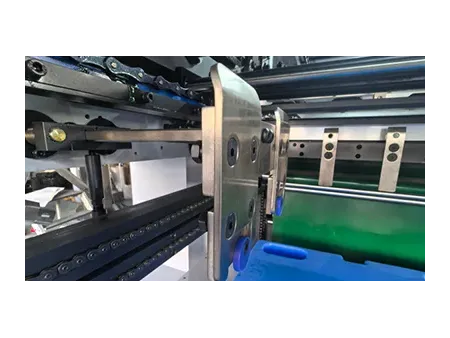

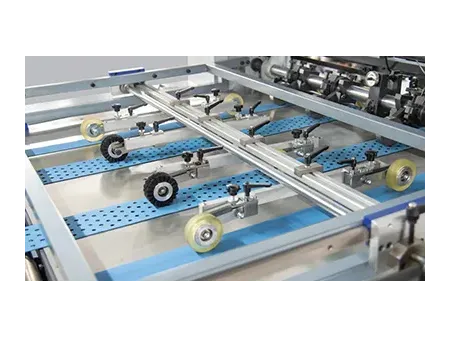

- هيكل نظام التغذية
يعتمد على نظام التمديد الجانبي ثنائي الدفع والسحب لوضع اللوح بثبات عند السرعات العالية. كما تعمل عجلات التغذية القابلة للضبط بسرعة على تحسين كفاءة العمل. يمكن إضافة نظام تغذية اختياري للتغذية بالتفريغ لتعزيز الثبات عند معالجة الورق الرقيق.
- آلية الضبط الدقيق
تتميز بآلية ضبط دقيقة للوحة الفولاذ التي تسهل المحاذاة السريعة للقالب السفلي، مما يزيد من كفاءة الإنتاج ويضمن دقة قطع القالب.

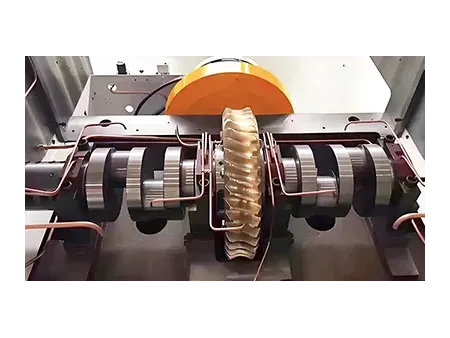

- وحدة ختم الرقائق المعدنية/وحدة قطع بالقالب
تتميز بآلية ضبط دقيقة للوحة الفولاذ التي تسهل المحاذاة السريعة للقالب السفلي، مما يزيد من كفاءة الإنتاج ويضمن دقة قطع القالب.
- نظام تغذية الرقائق الطولية
تعتمد نظام تغذية بالرقائق ثلاثي المحاور عالي الموضع مزود بحامل رقائق قابل للتمديد وقابل للسحب لاستبدال الرقائق بسرعة. كما يضمن نظام تغذية الرقائق المؤازر ثنائي المحاور، المزود بنظام كشف التمزق، تسليم الرقائق بشكل مستمر ودقيق.
- نظام إعادة لف رقائق الألمنيوم بشكل طولي
يتميز بنظام تجميع الأسطوانة الطولية الخارجية المصممة لتسهيل استعادة الخردة بكفاءة وإعادة استخدام رقائق الألومنيوم.

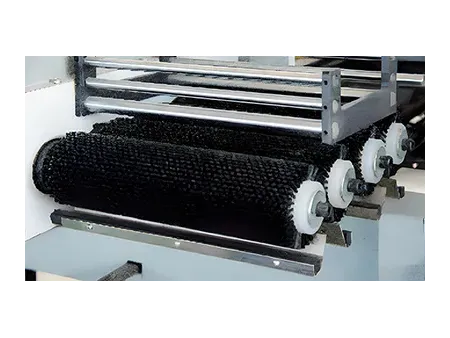

- وحدة التسليم
تستخدم فرشاة ونظام نفخ هواء خلفي للحفاظ على محاذاة ثابتة للألواح. وهي مزودة بنظام تجميع كهربائي مساعد للإنتاج المستمر ووظيفة أخذ العينات الهوائية لفحص الجودة في الوقت الفعلي. كما تتوفر خاصية اختيارية للعدّ ووضع العلامات (إدخال فواصل) بما يعزز الكفاءة التشغيلية.

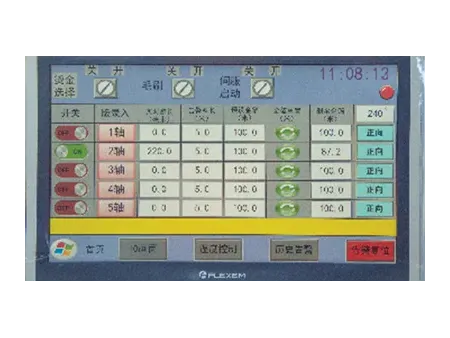

- نظام التحكم في ختم الرقائق
يقوم نظام الحوسبة الذكي تلقائيًا بحساب مخططات التخطي بخطوات للمنتجات المختلفة لزيادة توفير رقائق الألومنيوم إلى أقصى حد وضمان جودة ختم الرقائق بشكل متسق.
المواد الاستهلاكية
للحفاظ على الأداء الأمثل للماكينة وطول عمرها الافتراضي، نوصي باستخدام المواد الاستهلاكية الأصلية من HFM. نحن نقدم مجموعة كاملة من قطع الغيار عالية الجودة: دبوس التجريد (إزالة النفايات)، واللوح المنزلق، وكتلة قفل الدبوس السفلي، والعجلة المطاطية، وسير التوقيت، وعجلة الفرشاة، وقضيب القابض، والقابض المتحرك
