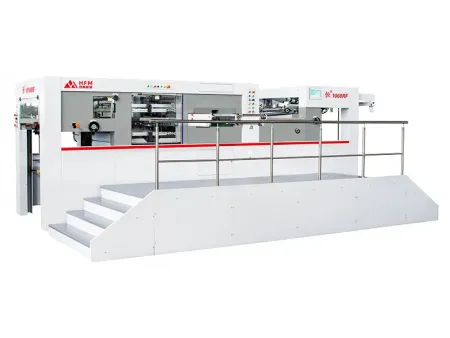

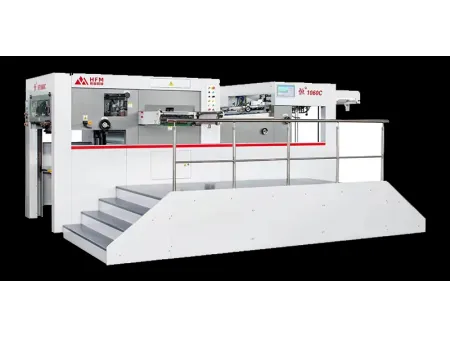

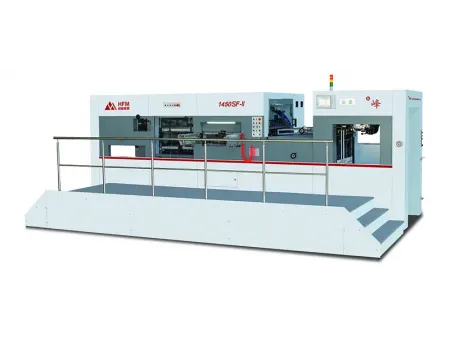

ماكينة القص والتجعيد الأوتوماتيكية بالقالب المسطح مزودة بوحدة إزالة النفايات (موديل قوي للخدمة الشاقة)
طلب عرض سعر
- أقصى قياس للقطع (الطول × العرض) 1060 × 780 مم
- دقة القطع (هامش الخطأ) لا يتجاوز ±0.1 مم
- اقصى سرعة للقطع 7000 لوح/ ساعة
- أقصى ضغط للعمل 700 طن
تجمع هذه الماكينة القوية والمسطحة للقطع بالقالب والطي، والتي تعمل بشكل أوتوماتيكي بالكامل، بين قطع القوالب ووظيفة التجريد وإزالة النفايات، وقد صُممت خصيصًا لتلبية متطلبات تطبيقات التغليف الصناعية، حيث تقوم بقطع المواد السميكة والصلبة بدقة، وتزيل النفايات بكفاءة، مما يسهم في تبسيط العملية بالكامل بدءًا من التغذية الدقيقة، والقطع عالي السرعة، ووصولًا إلى التجريد المتقن والتسليم المنظم.
المواصفات الفنية الرسومات الهندسية بالأبعاد

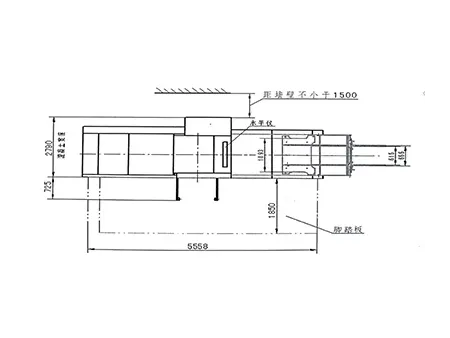

للحصول على رسومات بالأبعاد التفصيلية لماكيناتنا، يُرجى الرجوع إلى رقم الطراز (الموديل) المحدد، حيث نقدم مجموعة من القياسات والأبعاد لتلبية احتياجاتكم الإنتاجية المختلفة:

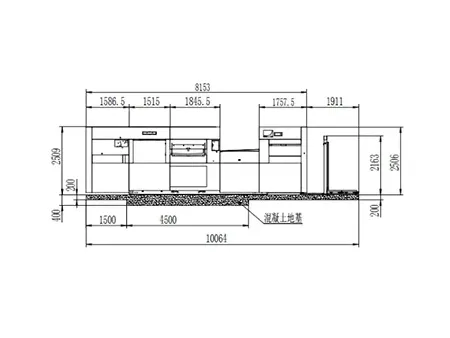

- الرسم التوضيحي للموديل 1060
- الرسم التوضيحي للموديل 1060

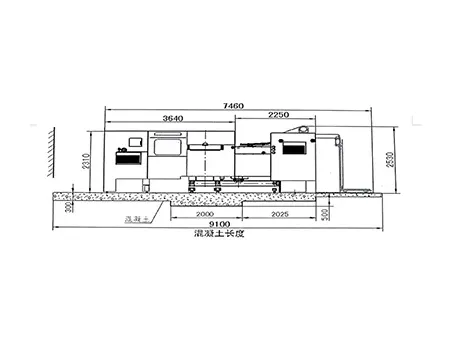

- الرسم التوضيحي للموديل 1450
أنواع المواد المناسبة للتطبيق

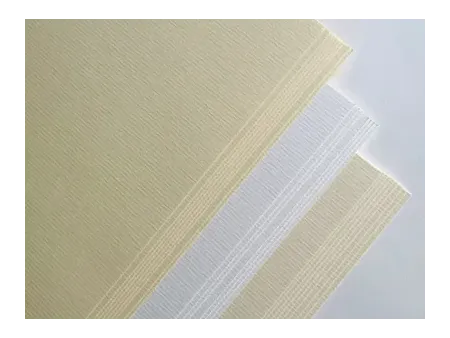

- الورق المقوى

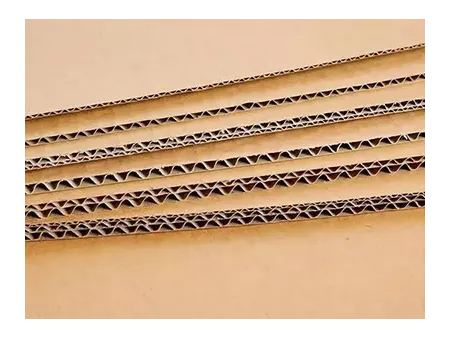

- الكرتون المضلع/ المموج

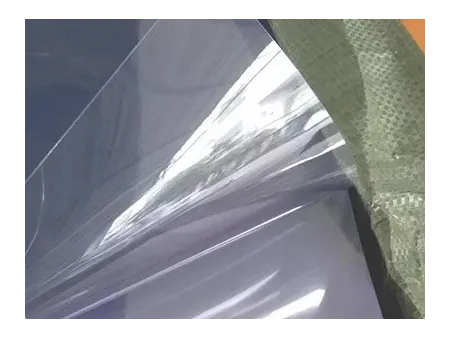

- ألواح وصفائح PVC البلاستيكية
- ورق مقوى أبيض
التطبيقات
تُستخدم هذه الماكينة لتقطيع وتشكيل بواكت/ صناديق/ علب مستحضرات التجميل وصناديق/ علب السجائر وصناديق النبيذ والمشروبات الروحية وصناديق وبواكت تغليف الشاي والقهوة وعلب وبواكت تغليف الأدوية والمستحضرات الصيدلانية وبواكت وصناديق تغليف المنتجات الغذائية وصناديق الهدايا وغيرها. الميزات الرئيسية
-
- قفل هوائي سريع لغرفة القص بالقالب يضمن ثبات الماكينة ويتيح الإغلاق السريع أثناء عملية التقطيع بالقالب.
-
- نظام تغذية الألواح وتجميعها بشكل مستمر (بدون توقف) يُقلل من وقت التوقف، ويُحسّن كفاءة الإنتاج، ويضمن التشغيل المتواصل، مما يُبقي خط الإنتاج يعمل بسلاسة دون انقطاع.
-
- فحص العينات يُتيح إجراء فحوصات للعينة في الوقت الفعلي أثناء الإنتاج دون الحاجة لإيقاف الآلة، مما يضمن الحفاظ على جودة المنتج بشكل مستمر طوال عملية التشغيل.
-
- نظام التشحيم الأوتوماتيكي إن التشحيم يضمن التشغيل السلس لجميع الأجزاء الميكانيكية ويضمن تقليل الاحتكاك، مما يطيل من عمر خدمة الماكينة ويقلل من التآكل بمرور الوقت.
-
- خاصية الضبط الكهربائي للضغط يعمل على ضبط ضغط القطع بالقالب وفقًا لاختلاف المواد، مما يضمن دقة معالجة متسقة.
-
- إزالة النفايات بشكل أوتوماتيكي يسرّع الإنتاج من خلال إزالة الفضلات والنفايات بكفاءة.
التركيب
- وحدة التغذية
مزود برأس تغذية عالي الدقة يحتوي على أربع فوهات شفط وخمس تغذية، ويُتيح التعامل مع الورق الرقيق، والورق المقوى، والورق المموج، مما يضمن تغذية سلسة ومتسقة حتى عند السرعات العالية. كما يشتمل النظام على آلية تغذية مسبقة من نوع الجسر المتكامل، والتي تتناوب بين طاولتي التغذية الرئيسية والاحتياطية، مما يحقق إنتاجًا مستمرًا دون توقف.
- نظام التغذية
يعتمد على حزام ناقل مسطح مستورد لضمان نقل مستقر للأوراق. كما يحقق نظام التغذية بالشفط الفراغي (اختياري) مستوى إضافيًا من الثبات، لا سيما عند معالجة المواد الرقيقة، مما يضمن أداءً متسقًا وموثوقًا.
- وحدة القص بالقالب
تتميز بلوح قرصي من الحديد المصبوب مقاوم للتشوه والحرارة، إلى جانب نظام ضبط الضغط يحتوي على 12 منطقة تسخين يتم التحكم فيها بشكل مستقل. فضلاً عن ذلك، يضمن هذا التصميم تأثيرًا فعالًا للضغط والنقش والقص بالقالب، حتى عند التعامل مع المواد الثقيلة.

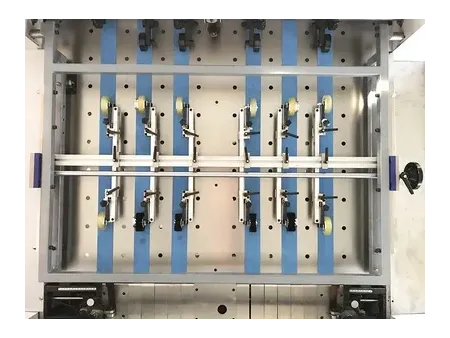

- نظام إزالة النفايات وفضلات الورق / نظام التجريد

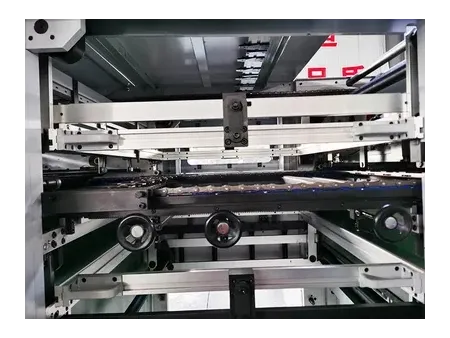

يعتمد تصميمًا ثلاثي الإطارات (علوي، ووسطي، وسفلي) لتوفير عملية تجريد مستقرة ودقيقة وقوية. وبناءً على متطلبات الإنتاج، يمكن الاختيار بين نظام التجريد بالإبر أو نظام التجريد بالقالب. كما أن القالب المثبّت في الموضع المركزي يحقق سهولة التبديل ويحقق تشغيلاً دقيقًا وسلسًا.
- وحدة التسليم

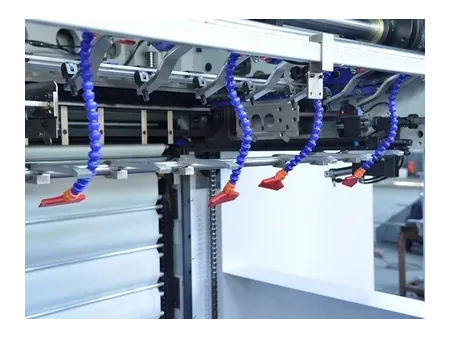

تستخدم نظام فرشاة ونفخ هوائي خلفي للحفاظ على محاذاة الأوراق بشكل مستقر. كما يدعم نظام التجميع الكهربائي المساعد عملية الإنتاج المستمرة، بينما تتيح وظيفة أخذ العينات الهوائية فحص الجودة في الوقت الفعلي دون إيقاف الإنتاج. كما تتوفر ميزة اختيارية للعدّ (وإدخال فواصل) لزيادة الكفاءة.
- مضخة التفريغ

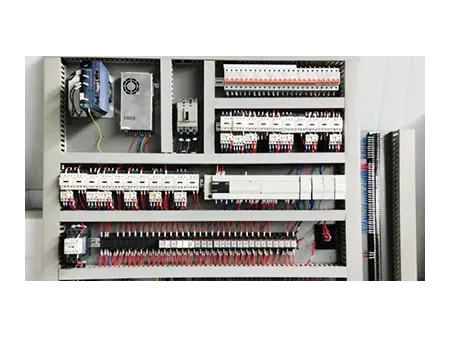

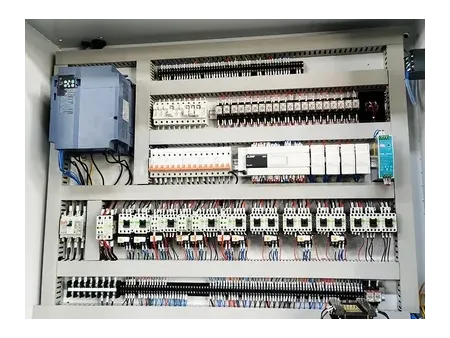

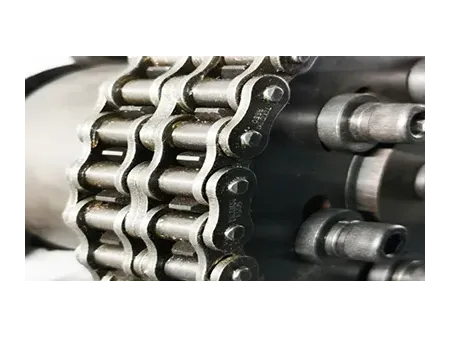

تضمن مضخة التفريغ الألمانية الصنع نوع BECKER، إلى جانب المكونات الكهربائية وأنظمة القيادة المعتمدة عالميًا (مثل ABB، SMC، iWiS، Siemens، Mitsubishi Electric، Fuji Electric، IDEC، Yaskawa، OMPI، BECKER وغيرها)، دقة عالية في عمليات القص بالقالب وأداء موثوقًا. كما يحافظ نظام التكييف الصناعي الخاص بكابينة التحكم الكهربائي على درجة حرارة مستقرة، مما يضمن تشغيلًا مستقرًا ومتواصلًا للمكوّنات الكهربائية.
- واجهة المستخدم HMI
تمكّن واجهة HMI المشغّلين من مراقبة حالة الماكينة في الوقت الفعلي، وعرض إشعارات الأعطال، والوصول إلى طرق استكشاف الأخطاء وإصلاحها، مما يعزز سهولة التشغيل وإدارة سير العمل بكفاءة.
المواد الاستهلاكية
لضمان الأداء الأمثل وطول عمر الماكينة، نوصي باستخدام المواد الاستهلاكية الأصلية من HFM ، حيث نقدم مجموعة متكاملة من قطع الغيار عالية الجودة، تشمل: دبوس التجريد (لإزالة الفضلات)، اللوح المنزلق، كتلة تثبيت الدبوس السفلية، العجلة المطاطية، سير التوقيت، عجلة الفرشاة، قضيب المسك، وقبضة المسك المتحركة.
