ماكينة تقطيع بالقالب المسطح الأوتوماتيكية، سلسلة MWZ 2100Q

طلب عرض سعر

من نحن: http://centurypack-intl.asia/3-8-automatic-flatbed-die-cutter.html

الخواص الفنية للماكينة

الموديل		MWZ 2100Q
أقصى قياس للوح		2200 × 1520mm
أقل قياس للوح		800 × 600mm
أقصى قياس للقطع		2180 × 1510mm
قوة القطع		500 طن
السرعة الميكانيكية القصوى		4500 لو/ ساعة
نطاق التخزين		لوح مموج F/E/C/B/A/AB 1-11mm
ضبط الضغط		±1.5mm
دقة القطع		±0.5mm
النفايات من الأمام		10mm
قياس الفتحة		2250×1560mm
استهلاك الطاقة (بدون مضخة الهواء)		60kW // 380V, 3-PH, 50/60Hz
قدرة المحرك الرئيسي		30kW
أبعاد الماكينة	الطول	11500mm
	العرض	5400mm
	الارتفاع	2950mm
وزن الماكينة		53 طن

تفاصيل الماكينة

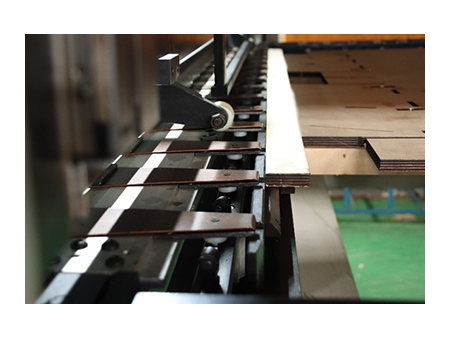

وحدة تغذية بحافة موجهة مدفوعة بتروس
- تساعد وحدة التغذية ذات الحافة العالية السرعة المقترنة بطاولة التغذية القوية على تمكين آلة القطع بالقالب المسطحة المطبقة على قطع الألواح المموجة والألواح المصفحة.
- سدادة خلفية قابلة لضبط الارتفاع مناسبة لتغذية الأوراق الملتوية.
- تسمح قوة الشفط الفراغية (السحب بالفراغ) القابلة للتعديل بتغذية الأوراق الكبيرة بسهولة.
طاولة تغذية مدفوعة بمحرك سيرفو
- تضمن عمليات الدفع على الجانب الأيسر والأيمن المحاذاة الدقيقة وتسجيل الطاقة.
- تتأكد بكرات الفرشاة وبكرات الضغط من نقل الألواح بدقة إلى وحدة القطع بالقالب.
وحدة القطع بالقالب
- يتم وضع نظام التشحيم الذاتي الأوتوماتيكي بشكل مستقل لضمان التشغيل السلس والحد الأدنى من الصيانة.
- يمكن لنظام تحديد المواقع المركزي أن يساعد في تبسيط عملية إعداد قالب القطع وضمان التغيير السريع للوظيفة.
وحدة القطع بالقالب
- يعمل نظام تحديد الموضع المركزي على تبسيط إعداد قالب التجريد ويسمح بتغيير الوظيفة بسرعة.
- تضمن أداة الإزالة المزدوجة شديدة التحمل تجريدًا وإزالة إيجابية عن طريق إزالة النفايات بكفاءة.
- يقوم فاصل النفايات الموجود في الأمام بإزالة نفايات القطع ونقلها إلى جانب محرك الماكينة بواسطة الحزام الناقل.
وحدة التسليم
- نظام تسليم البليت بدون توقف يضمن الإنتاج المستمر.
- تتوفر وحدات هزازة للركض الأمامي والخلفي والجانبي للتكديس بشكل سليم.

التطبيقات

تُعتبر ماكينة القطع المسطحة الأوتوماتيكية سلسلة MWZ 2100Q مناسبة بشكل أساسي لقطع الورق المقوى والألواح المموجة لإنتاج صناديق التغليف وصناديق الكرتون المموج.
