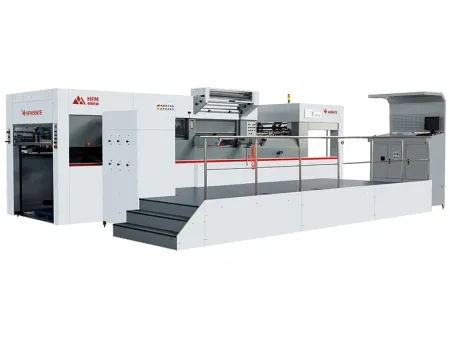

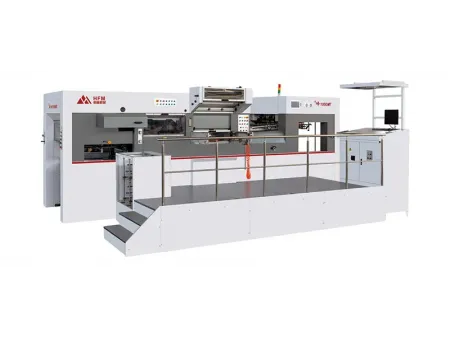

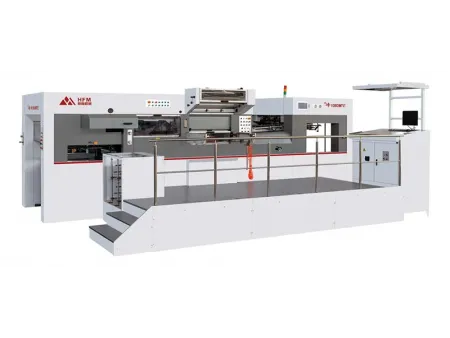

ماكينة آلية للقطع على طاولة مسطحة (فلات بيد) والختم بالرقائق المعدنية (التغليف الحراري/ التذهيب)
طلب عرض سعر
- أقصى قياس للقطع (الطول × العرض) 1055 × 750 مم
- سماكة لوح الورق المضلع أقل من أو يساوي 4 مم
- اقصى سرعة للقطع 7500 لوح/ ساعة
- أقصى ضغط للعمل 300 طن
تدمج هذه الآلة الأوتوماتيكية بسلاسة بين عمليات التذهيب (الختم الرقائق المعدنية) والقطع بالقالب. وقد تم تطويرها بعد سنوات من الخبرة في التصميم، مما جعلها تمثل الجيل الجديد من هذه المعدات، حيث تحقق وظائف الختم (التذهيب) الطولي والعرضي معًا. كما صُممت خصيصًا للتشطيبات الخاصة بالتغليف، وهي مثالية لإنتاج علب الكرتون، ومواد التغليف، والملصقات. وسواء كنت تقوم بتصنيع علب وبواكت السجائر، أو علب المشروبات الروحية، أو علب وصناديق الهدايا، أو بواكت وعلب وصناديق الأجهزة المنزلية الصغيرة، أو علب وبواكت مستحضرات التجميل، فإن هذه الآلة تحقق تذهيبًا قياسيًا ونقشًا بارزًا لتحقيق تشطيب غني، ثلاثي الأبعاد، وجذاب بصرياً.
المواصفات الفنية الرسومات الهندسية بالأبعاد
للحصول على رسومات بالأبعاد التفصيلية لماكيناتنا، يُرجى الرجوع إلى رقم الطراز (الموديل) المحدد، حيث نقدم مجموعة من القياسات والأبعاد لتلبية احتياجاتكم الإنتاجية المختلفة:
- الرسم التوضيحي للموديل 1060
- الرسم التوضيحي للموديل 1300
- الرسم التوضيحي للموديل 1450
- الرسم التوضيحي للموديل 1450 MTF
أنواع المواد المناسبة للتطبيق
- الورق المقوى
- الكرتون المضلع/ المموج
- ألواح وصفائح PVC البلاستيكية
- ورق مقوى أبيض
التطبيقات
تُستخدم هذه الماكينة لتقطيع وتشكيل بواكت/ صناديق/ علب مستحضرات التجميل وصناديق/ علب السجائر وصناديق النبيذ والمشروبات الروحية وصناديق وبواكت تغليف الشاي والقهوة وعلب وبواكت تغليف الأدوية والمستحضرات الصيدلانية وبواكت وصناديق تغليف المواد الغذائية وصناديق الهدايا وغيرها. الميزات الرئيسية
-
- قفل هوائي سريع لغرفة القص بالقالب يحقق القفل السريع من خلال أجهزة تعمل بالهواء المضغوط، مما يضمن الثبات والدقة أثناء كل من عملية القطع بالقالب والتذهيب (الختم بالرقائق المعدنية)
-
- نظام تغذية الألواح وتجميعها بشكل مستمر (بدون توقف) يُقلل من وقت التوقف، ويُحسّن كفاءة الإنتاج، ويضمن التشغيل المتواصل، مما يُبقي خط الإنتاج يعمل بسلاسة دون انقطاع.
-
- فحص العينات يُتيح إجراء فحوصات للعينة في الوقت الفعلي أثناء الإنتاج دون الحاجة لإيقاف الآلة، مما يضمن الحفاظ على جودة المنتج بشكل مستمر طوال عملية التشغيل.
-
- خاصية الضبط الكهربائي للضغط يعمل على ضبط ضغط القطع بالقالب وفقًا لاختلاف المواد، مما يضمن دقة معالجة متسقة.
-
- وظيفة ختم الرقائق بسرعة عالية تدعم ختم الرقائق بسرعات عالية، مما يجعلها مثالية للإنتاج بكميات كبيرة.
-
- نظام التشحيم الأوتوماتيكي إن التشحيم يضمن التشغيل السلس لجميع الأجزاء الميكانيكية ويضمن تقليل الاحتكاك، مما يطيل من عمر خدمة الماكينة ويقلل من التآكل بمرور الوقت.
التركيب
- وحدة التغذية
مزودة بنظام بكرات عالية الدقة يتكوّن من أربع بكرات شفط وخمس بكرات تغذية، حيث تم تصميمها للتعامل مع الورق الرقيق وأنواع متعددة من المواد، مثل الورق المقوى والكرتون المضلع. كما يضمن نظامها تغذية الورق بسلاسة حتى في ظروف السرعة العالية. فضلاً عن ذلك، يحقق نظام التحميل المسبق المتكامل الذي يكون بشكل الجسر إنتاجًا مستمرًا دون توقف، وذلك من خلال الطاولتين الرئيسة والمساعدة المتناوبتين.
- نظام التغذية وتحديد الموضع
يستخدم حزام ناقل مسطح مستورد لضمان نقل ثابت ودقيق للأوراق. كما يوفّر نظام التغذية بالشفط (اختياري) مزيدًا من الاستقرار، خاصة عند التعامل مع الأوراق الرقيقة، مما يضمن تغذية سلسة ومتسقة باستمرار.
- وحدة ختم الرقائق والقص بالقالب
تتميّز بلوح على شكل قرص عسل مصنوع من حديد مصبوب مقاوم للتشوه والحرارة، بالإضافة إلى جهاز ضبط ضغط يعمل بمسمار كروي دون فجوات لضمان تحكم دقيق. يحتوي النظام على 20 منطقة تسخين مستقلة، مما يحافظ على درجة حرارة مستقرة للوحة الختم، ويضمن استجابة حرارية سريعة ومتوازنة لتحقيق نتائج مثالية في ختم الرقائق.
- آلية الضبط الدقيق
آلية الضبط الدقيق تسمح بمحاذاة سريعة ودقيقة للقالب/القالب السفلي، مما يُحسّن الكفاءة العامة ويضمن دقة عالية في عمليات القص بالقوالب.
- نظام تغذية الرقائق الطولية
يحتوي على نظام تغذية رقائق عالي الموضع بثلاثة محاور مع حامل رقائق قابل للتمديد والسحب، ما يتيح استبدالًا سريعًا للرقائق. كما يعزز نظام تغذية الرقائق العرضي ذو المحورين والمزود بمحرك سيرفو وآلية كشف التمزق من الدقة والكفاءة.
- نظام إعادة لف رقائق الألمنيوم بشكل طولي

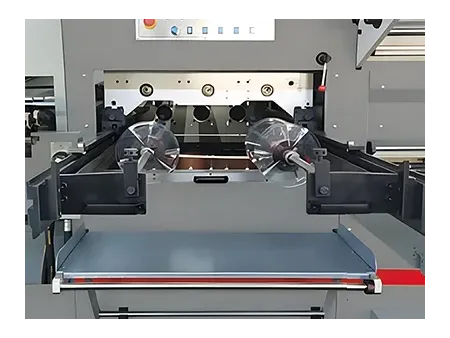

يتميّز بنظام جمع خارجي باستخدام بكرات طولية، مما يُسهّل استرجاع بقايا الرقائق بكفاءة وإعادة استخدامها.
- وحدة التسليم

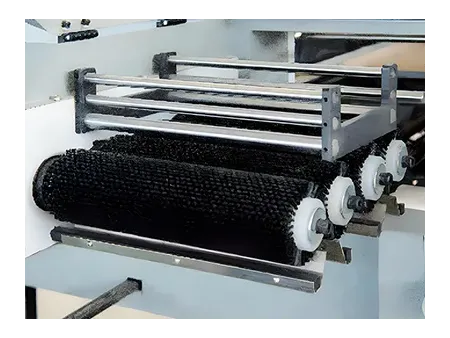

تستخدم نظام فرشاة ونفخ هواء خلفي للحفاظ على محاذاة مستقرة للأوراق. كما تتضمن نظامًا كهربائيًا مساعدًا لتجميع الأوراق يدعم الإنتاج المستمر، بالإضافة إلى وظيفة أخذ عينات تعمل بالهواء المضغوط لإجراء فحوصات جودة في الوقت الفعلي. ويتوفر أيضًا خيار وظيفة إدخال علامات فاصلة للعد التلقائي بسهولة.
- نظام التحكم في ختم الرقائق
نظام ذكي يعتمد على الحوسبة يقوم تلقائيًا بحساب أنماط تخطي الخطوات وفقًا لاختلاف المنتجات، مما يُساهم في تحقيق أقصى قدر من توفير رقائق الألمنيوم.
المواد الاستهلاكية
للحفاظ على الأداء المثالي وطول عمر الماكينة، نوصي باستخدام المواد الاستهلاكية الأصلية من HFM، حيث نوفر مجموعة متكاملة من قطع الغيار عالية الجودة، بما في ذلك: دبوس التجريد، الصفيحة المنزلقة، كتلة تثبيت الدبوس السفلية، العجلة المطاطية، سير التوقيت، عجلة الفرشاة، قضيب القبض، وقبضة الإمساك المتحركة.
