ماكينة تصفيح فلوت الكرتون آلية بسرعة عالية (تلصيق الورق المطبوع على الكرتون المموج بشكل أوتوماتيكي وبسرعة عالية)
طلب عرض سعر
- أقصى قياس للوح (الطول × العرض) 1450 × 1450 مم
- سرعة الماكينة 180 م/ دقيقة
- دقة التصفيح وهامش الخطأ لا يتجاوز ±1 مم
- وزن الماكينة 9.5 طن
تم تطوير هذه الماكينة خصيصًا لتلبية متطلبات الإنتاج عالي الكفاءة للكرتون، حيث تقوم بلصق الورق السطحي (الطبقة العلوية للكرتون المموج عادةً) بدقة وكفاءة على النواة المموجة، ما ينتج عنه ألواح كرتونية مموجة عالية الجودة. كما تعتمد الآلة على نظام تحكم سيرفو متكامل، ما يعزز الإنتاجية والدقة وسهولة التشغيل الذكي. ويتيح هذا النظام تحكمًا دقيقًا في عمليات تغذية الورق، وتطبيق الغراء، والتصفيح، وغيرها من العمليات، كما يقوم بضبط المعلمات تلقائيًا بناءً على خصائص أنواع الورق المختلفة، مما يُسهم بشكل كبير في رفع كفاءة الإنتاج واستقرار جودة المنتج النهائي.
المواصفات الفنية الرسومات الهندسية بالأبعاد أبعاد وحدة التقليب الاختيارية
للحصول على رسومات بالأبعاد التفصيلية لماكيناتنا، يُرجى الرجوع إلى رقم الطراز (الموديل) المحدد، حيث نقدم مجموعة من القياسات والأبعاد لتلبية احتياجاتكم الإنتاجية المختلفة:

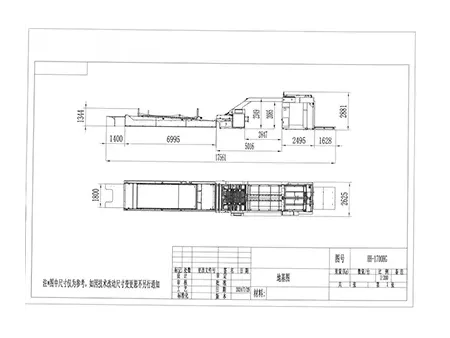

- الرسم التوضيحي للموديل 1700HG

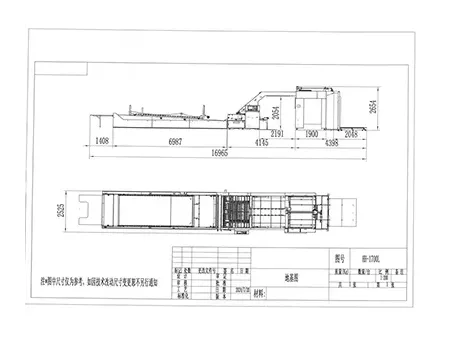

- الرسم التوضيحي للموديل 1700L

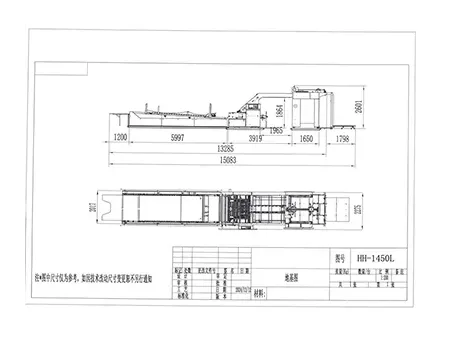

- الرسم التوضيحي للموديل 1450L

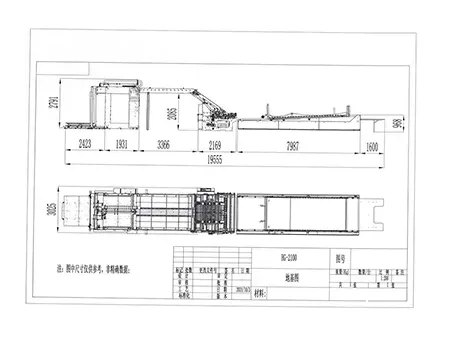

- الرسم البياني للموديل 2100

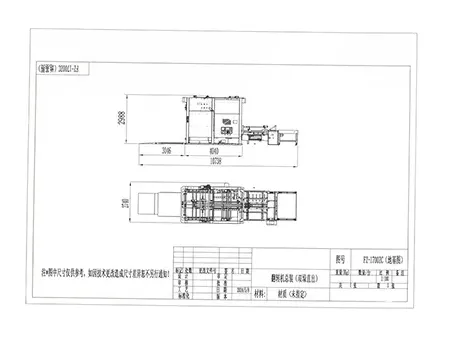

- الرسم التوضيحي للموديل 1700ZC

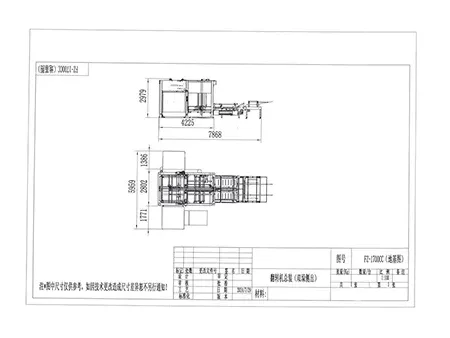

- الرسم التوضيحي للموديل 1700CC

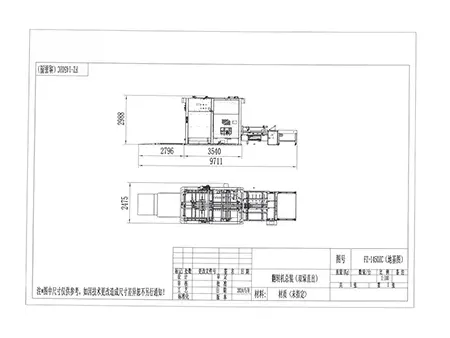

- الرسم التوضيحي للموديل 1450ZC

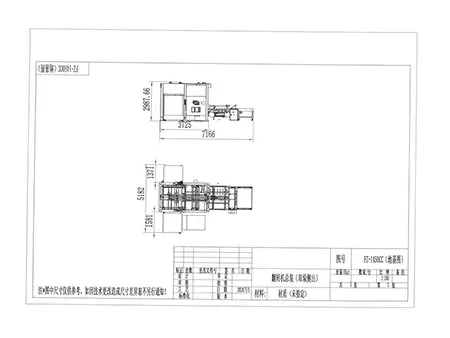

- الرسم التوضيحي للموديل 1450CC
الميزات الرئيسية
-
- الربط الأوتوماتيكي عالي السرعة تتميز الماكينة بقدرتها على تصفيح ما يصل إلى 16000 ورقة في الساعة (لقياس ورق 400 مم)، ما يحقق إنتاجية فائقة تلبي متطلبات خطوط الإنتاج عالية الكثافة.
-
- تغذية دقيقة للورق وحدة التغذية عالية السرعة تضمن توصيل الورق بدقة وموثوقية، مما يعزز استقرار الأداء وجودة التصفيح.
-
- نظام طلاء الغراء يوفر طلاء عالي الدقة للمواد اللاصقة، مع تحكم أوتوماتيكي في مستوى السائل وإمكانية ضبط استرجاع الغراء لضمان كفاءة الاستخدام وتقليل الفاقد.
-
- محاذاة استشعارية بتقنية التعويض التلقائي تستخدم عدة حساسات ضوئية لاكتشاف موضع الورق القاعدي بدقة، مما يسمح بتعديلات مستقلة عبر نظام سيرفو على كلا الجانبين لتحقيق دقة محاذاة تصل إلى ±1.0 مم.
-
- نظام تحكم إلكتروني متكامل بالكامل مزود بواجهة تحكم ذكية (HMI) ونظام تحكم منطقي مبرمج (PLC) يقوم برصد حالة التشغيل تلقائيًا، وعرض إشعارات الأعطال، وتسجيل بيانات التشغيل، وذلك بما يتوافق مع معايير السلامة الأوروبية (CE).
التركيب
- وحدة تغذية الورق السطحي
تم تطويرها باستخدام وحدة تغذية عالية السرعة من الفئة الراقية، مزوّدة بأربع فوهات شفط وخمس تغذية، وتتمتع بقدرة إنتاجية تصل إلى 18000ورقة في الساعة، كما تحقق هذه الوحدة قوة شفط عالية وتغذية سلسة للورق.، فضلاً عن أنها مزوّدة بهيكل ضبط من نوع Roland يتيح التحكم بحرية في سرعة دفع الورق بما يتناسب مع متطلبات المنتج.
تتم عمليات التكديس والنقل بسلاسة وثبات، حيث يتم التحكم في ارتفاع تكديس الورق من خلال حساس ضوئي، مما يضمن استقرار الورق وتسويته أثناء التغذية. وتتضمن الوحدة أيضًا نظام نفخ جانبي لدعم نقل الورق الكبير الحجم بسلاسة دون انحراف. - وحدة تغذية الورق الأساس (القاعدة)
تعتمد آلية تغذية بالشفط الهوائي باستخدام سير مثقّب مستورد، ما يوفّر قوة شفط قوية ونقلًا سلسًا للورق.
كما تدعم الوحدة تغذية الكرتون بوزن أعلى من 350 جم/م²، وتشمل الأنواع: الفلوت A، B، C، D، E، F، N، بالإضافة إلى الكرتون ثلاثي، خماسي، وسباعي الطبقات.
كما تحقق هذه الوحدة تغذية دقيقة وسريعة للورق، مع أداء مستقر حتى عند السرعات العالية. - نظام طلاء الغراء

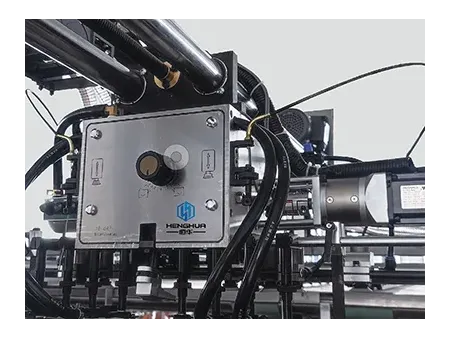

يتميز ببكرة طلاء محزّزة عالية الدقة وبكرة توزيع للغراء، مع نظام تحكم أوتوماتيكي في مستوى السائل.
كما يعمل بكفاءة عالية دون تسرب أو فائض في الغراء، ويتيح ضبط استرجاع الغراء لضمان توزيع منتظم ومتّسق للمواد اللاصقة طوال عملية التشغيل. - نظام الدفع عبر عمود مشرشر (محرك العمود المحزوز)
يعتمد على آلية دفع مبتكرة وفريدة في الصناعة باستخدام عمود مشرشر يضمن تزامن تغذية الورق على جانبي المروحة، مما يقلل من انحراف الورق أثناء التشغيل.
وبالاقتران مع نظام تصحيح سيرفو متقدم، يسهم هذا التصميم في تقليل أخطاء المحاذاة بشكل كبير ويعزز دقة الالتصاق بين الطبقات. - نظام التزييت
تُزوّد محامل البكرات الرئيسية بنظام تزييت أوتوماتيكي لإمداد الزيت، ما يضمن التشغيل السلس والمستقر.
كما يتم حماية البكرات الملامسة للغراء بواسطة مانع تسرب الزيت (Oil Seal) لمنع تلف الأجزاء نتيجة المواد اللاصقة.
ويُسهم الاستخدام الدوري لشحم مقاوم لدرجات الحرارة العالية في إطالة عمر المحامل وتحسين كفاءة الأداء على المدى الطويل.
الخيارات
يمكن تزويد الماكينة بوحدة تقليب الأوراق، حيث تتيح تنفيذ عمليات تصفيح متعددة الجوانب بكفاءة.
فبعد إتمام التصفيح على أحد جانبي الورقة، تقوم وحدة التقليب بإمساك الورقة بسرعة ودقة وقلبها بسلاسة بزاوية 180 درجة، بحيث يصبح الجانب الآخر مواجهًا للأعلى، وجاهزًا لعمليات تصفيح لاحقة مثل لصق مواد مختلفة أو تطبيق طبقات طلاء خاصة.
وفي الوقت نفسه، يمكنها تصحيح انحرافات الموضع والأخطاء الاتجاهية التي تحدث في الورق أثناء عملية النقل بشكل فعال، مما يضمن دخول الورق إلى العملية اللاحقة في الموضع الصحيح. وبالإضافة إلى ذلك، في مواجهة متطلبات عملية التصفيح المتنوعة، سواء كانت متطلبات التغليف المتطورة للتصفيح الدقيق للجانب الأمامي أولاً ثم معالجة تقوية الجانب الخلفي أو غيرها من العمليات المعقدة، يمكن أن تتعامل معها ماكينة قلب الألواح بمرونة، مما يحسن بشكل كبير من جودة وكفاءة التصفيح، وتحقق دعمًا قوياً لعملية إنتاج التصفيح بأكملها.
- وحدة تسليم الورق المزودة بنظام تقليب وتكديس مزدوج لتعزيز كفاءة التفريغ النهائي، مع خيار مخرجات جانبية أو مستقيمة حسب متطلبات خط الإنتاج.
- وحدة إخراج الورق على الجانب (التفريغ الجانبي للورق)
- وحدة إخراج الورق بشكل مستقيم (التفريغ المستقيم للورق)
المواد الاستهلاكية
للحفاظ على الأداء الأمثل للماكينة وطول عمرها الافتراضي، نوصي باستخدام المواد الاستهلاكية الأصلية من HFM، حيث نقدم مجموعة كاملة من قطع الغيار عالية الجودة: دبوس التجريد (إزالة الفضلا)، واللوحة المنزلقة، وكتلة قفل الدبوس السفلي، والعجلة المطاطية، وسير التوقيت، وعجلة الفرشاة، وقضيب القابض، والقابض المتحرك
